GDL型立式多級管道離心泵型號及選型

GDL型立式多級管道離心泵是我廠根據ISG型管道離心泵及DL型立式多級離心泵的優(yōu)點而設計的結晶，在結構上采用了立式，分段式，泵的吸入與吐出口設計在下方成一字型，并采用水力平衡的方法解決，殘余軸向力由一個球軸承承受，因而運轉平衡，噪音低，占地面積小，檢修方便，以減少單泵機組配帶功率，簡化電控設備。
適用于高低層建筑的住宅、醫(yī)院、旅館、百貨大樓、辦公大樓等的消防，生活供水及鍋爐機組循環(huán)、冷卻水循環(huán)輸送等。
另配備便拆式結構供用戶選擇，使得更換密封部件的工作變得輕松快捷。
使用溫度：-15℃-120℃ 材質：鑄鐵、不銹鋼

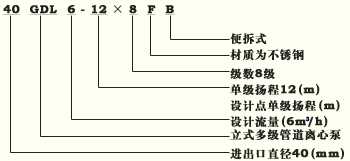

GDL型立式多級管道離心泵型號意義


GDL型立式多級管道離心泵型號及選型

型  號	流量 （m3/h）	揚程 （m）	吸程 （m）	電機功率
25GDL2-12×3	2	36	7.5	1.1
25GDL2-12×4	2	48		1.1
25GDL2-12×5	2	60		1.5
25GDL2-12×6	2	72		1.5
25GDL2-12×7	2	84		2.2
25GDL2-12×8	2	96		2.2
25GDL2-12×9	2	108		2.2
25GDL2-12×10	2	120		3
25GDL2-12×11	2	132		3
25GDL2-12×12	2	144		3
40GDL6-12×3	6	36		1.5
40GDL6-12×4	6	48		2.2
40GDL6-12×5	6	60		2.2
40GDL6-12×6	6	72		3
40GDL6-12×7	6	84		3
40GDL6-12×8	6	96		4
40GDL6-12×9	6	108		4
40GDL6-12×10	6	120		4
40GDL6-12×11	6	132		5.5
40GDL6-12×12	6	144		5.5
50GDL12-15×2	12	30	7	2.2
50GDL12-15×3	12	45		3
50GDL12-15×4	12	60		5
50GDL12-15×5	12	75		5.4
50GDL12-15×6	12	90		5.5
50GDL12-15×7	12	105		7.5
50GDL12-15×8	12	120		7.5
50GDL12-15×9	12	135		11
50GDL12-15×10	12	150		11
50GDL18-15×3	18	45		4
50GDL18-15×4	18	60		5.5
50GDL18-15×5	18	75		7.5
50GDL18-15×6	18	90		7.5
50GDL18-15×7	18	105		11
50GDL18-15×8	18	120		11
50GDL18-15×9	18	135		15
50GDL18-15×10	18	150		15
65GDL24-12×2	24	24	6	3
65GDL24-12×3	24	36		4
65GDL24-12×4	24	48		5.5
65GDL24-12×5	24	60		7.5
65GDL24-12×6	24	72		7.5
65GDL24-12×7	24	84		11
65GDL24-12×8	24	96		11
65GDL24-12×9	24	108		15
65GDL24-12×10	24	120		15
80GDL36-14×2	36	24	5.5	4
80GDL36-14×3	36	36		5.5
80GDL36-14×4	36	48		7.5
80GDL36-14×5	36	60		11
80GDL36-14×6	36	72		11
80GDL36-14×7	36	84		15
80GDL36-14×8	36	96		15
80GDL36-14×9	36	108		18.5
80GDL36-14×10	36	120		18.5
80GDL54-14×2	54	28	5	7.5
80GDL54-14×3	54	40		11
80GDL54-14×4	54	56		15
80GDL54-14×5	54	70		18.5
80GDL54-14×6	54	84		18.5
80GDL54-14×7	54	98		22
100GDL72-16×2	72	32	4.5	11
100GDL72-16×3	72	48		15
100GDL72-16×4	72	64		18.5
100GDL72-16×5	72	80		22
100GDL72-16×6	72	96		30
100GDL72-16×7	72	112		30
