v錐流量計種類、選型表

V錐流量計又名V型錐流量計、V形錐流量計；錐型流量計；錐形流量計；內錐流量計；內錐式流量計，一體化V錐流量計。V錐流量計是我公司在20世紀80年代開始研發的一種差壓流量計。

V錐流量計種類
1.法蘭型V錐流量計
連接方式：法蘭(平焊和對焊)
口　　徑：DN15～DN2000
取壓方式：承插焊,法蘭,螺紋
壓　　力：0～40MPa
溫　　度：-40～850℃
材　　質：304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表)
應　　用：液體,氣體,蒸汽
適用介質：廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量，幾乎適用于所有氣體、液體介質。
2．直接焊接型V錐流量計
連接方式：直接焊接到工藝管線
口徑：DN15～DN2000
取壓方式：承插焊,法蘭,螺紋
壓力：0～40MPa
溫度：-40～850℃
材質：304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表)
應用：輸油管,輸氣管,蒸汽管網,高壓工藝管線
3．夾持型V錐流量計
連接方式：法蘭端面對夾
口徑：DN15～DN150
取壓方式：承插焊,螺紋
壓力：0～40MPa
溫度：-40～850℃
材質：304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表)
應用：液體,氣體,蒸汽

V錐流量計由V錐傳感器和差壓變送器組成，有分體型安裝和一體型安裝兩種結構。
分體型安裝由獨立的V錐傳感器和差壓變送器組成，V錐傳感器和差壓變送器之間的引壓管連接由用戶自己完成。而差壓變送器可以配套供應。
一體型安裝是產品出廠時己將差壓變送器、三閥組與V錐傳感器連接成一體，用戶購買一體型V錐流量計后，使用時不需再連接引壓管。若需配接相應的流量積算器、壓力變送器和溫度變送器可以配套供應。

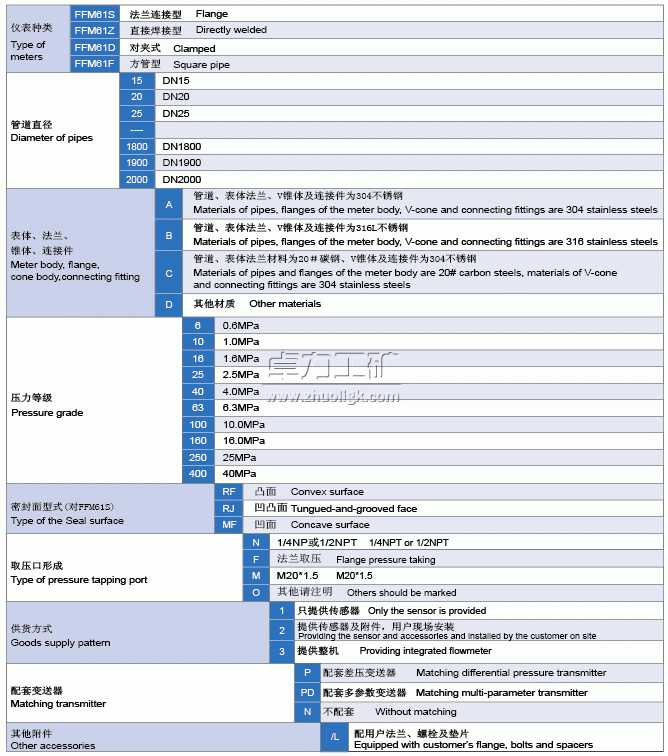

v錐流量計選型表
