鋼絲繩電動葫蘆

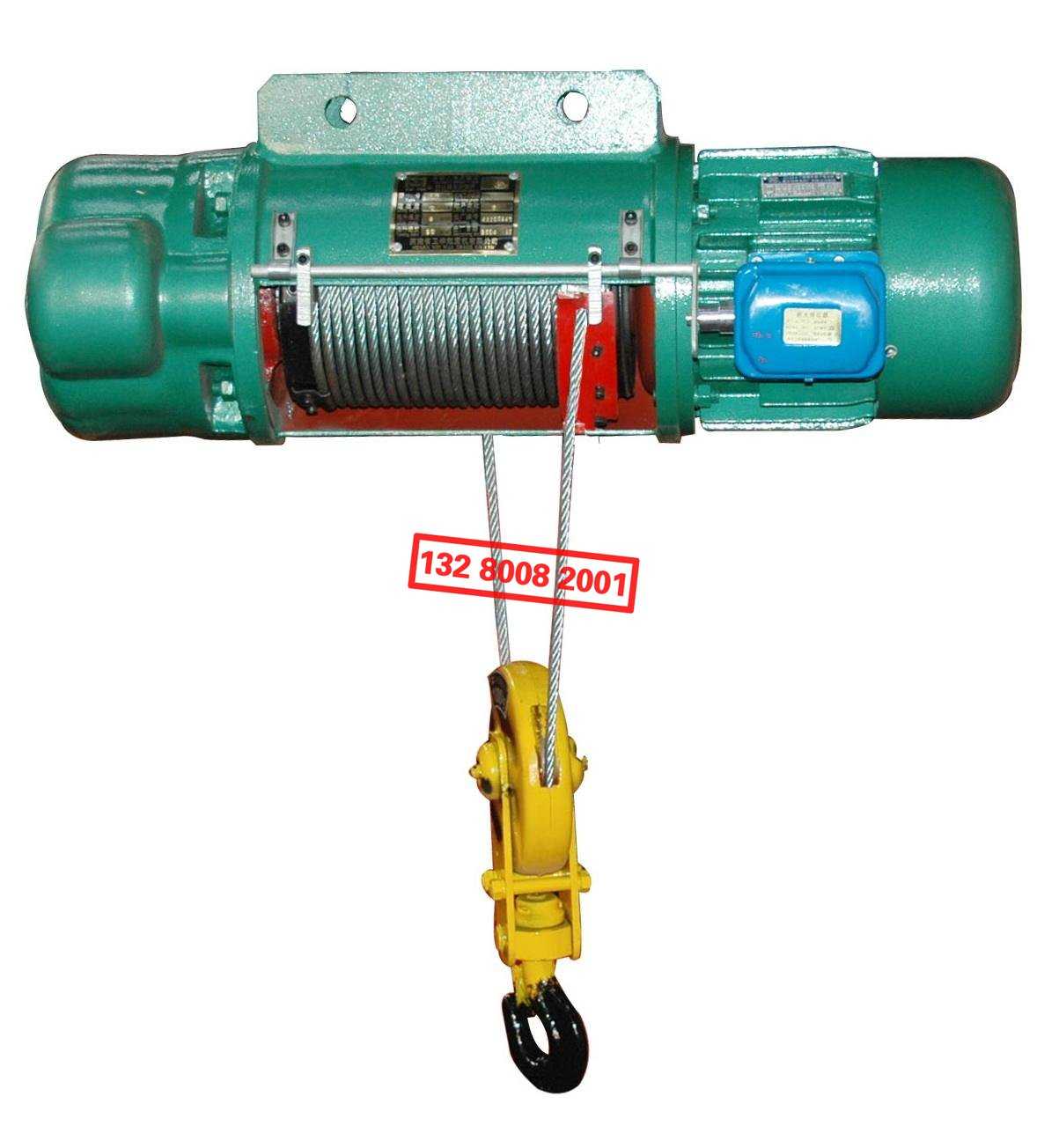

鋼絲繩電動葫蘆是簡單高效的小型起重設備， 提升速度是8米/分，提升重量在0.5噸到10噸，鋼絲繩的長度可以根據客戶要求進行定做。
鋼絲繩電動葫蘆分為單速CD1型和雙速MD1型，兩種兩種速度讓你使用更加方便。
優點：
鋼絲繩電動葫蘆屬于特種起重設備，具有結構緊湊、重量輕、體積小、品種規格多、零部件通用性強、結構緊湊、運行平穩，操作方便等優點。
使用：
鋼絲繩電動葫蘆可以在同一平面上做直的、彎曲的、循環的架空軌道上使用，也可以在以工字鋼為軌道的電動單梁、手動單梁、橋式、懸掛、懸臂、龍門等起重機上使用。
應用
鋼絲繩電動葫蘆主要用于各種提升、牽移、裝卸重物，油罐倒裝焊接，如各種大中型砼、鋼結構及機械設備的安裝和移動，適用于建筑安裝公司、廠礦的土木建筑工程及橋梁施工、電力、船舶、汽車制造、建筑、公路、橋梁、冶金、礦山、邊坡隧道、井道治理防護等基礎建設工程的機械設備。

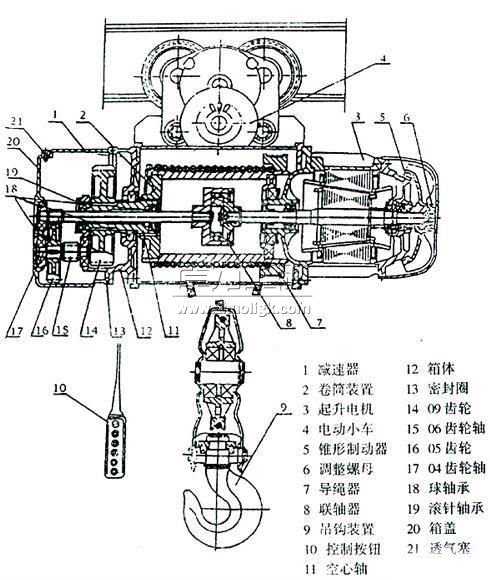

鋼絲繩電動葫蘆主要組成部分：
鋼絲繩電動葫蘆組成的部分大致可分為：
1.減速器 2.卷筒裝置 3.起升電機 4.電動小車 5.錐形制動器 6.調整螺母 7.導繩器 8.聯軸器 9.吊鉤裝置 10.控制按鈕 11.空心軸 12.箱體 13.密封圈 14.09齒輪 15.06齒輪軸 16.05齒輪軸 17.04齒輪軸 18.球軸承 19.滾針軸承 20.箱蓋 21.透氣塞
鋼絲繩電動葫蘆電機一般使用的是錐型電機，停止后自動鎖死抱閘，與其配套的鋼絲繩包括磷化涂層鋼絲繩、鍍鋅鋼絲繩和光面鋼絲繩。
其中各部分的作用及功能如下：
減速器：是采用三級定軸斜齒輪傳動機構，齒輪和齒輪軸均經過熱處理的合金鋼制成，箱體，箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。
控制箱：是采用能在緊急情況下切斷主電路，并帶有一個上下行程保護段火限位器的裝置。
鋼絲繩：是采用起重型鋼絲繩，它保證了經久耐用。錐形電動機：起升電機采用較大的動力矩錐形轉子制動異步電動機，無須外加制動器。
按鈕開關：采用手操式，輕巧靈便，分有繩操縱和無繩遙控兩種方式。
限位器：鋼絲繩電動葫蘆的內部裝有上下限位開關，能夠使電機自動斷電，避免了鋼絲繩出現逆轉現象，延長了電動葫蘆的使用期限。



鋼絲繩電動葫蘆結構特點：
鋼絲繩電動葫蘆的組成部分有：電機、傳動機構、卷筒和鋼絲繩。以電機和卷筒相互位置不同大致可分為四種類型。
(1)電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置, 寬度方面尺寸大, 結構笨重, 機械效率低, 加工較困難。已沒有廠家生產這種結構型式的產品了。
(2)電動機軸線平行于卷筒軸線的電動葫蘆，其優點為高度與長度尺寸小。其缺點為寬度尺寸大, 分組性, 制造與裝配復雜。軌道轉彎半徑大。
(3)電機裝在卷筒里面的電動葫蘆，其優點為長度尺寸小， 結構緊湊。其主要缺點為電機散熱條件差， 分組性差，檢查、安裝、維護電機不便，供電裝置復雜。
(4)電機裝在卷筒外面的電動葫蘆，其優點為為分組性好、通用化程度高、改變起升高度容易、安裝檢修方便。其缺點為：長度尺寸大。

鋼絲繩電動葫蘆型號參數
鋼絲繩電動葫蘆的噸位是0.5T/1T/2T/3T/5T/10T/16T/20T,
其標配鋼絲繩米數是6M/9M/12M/18M/24M/30M.
它還分為（單速型）和（雙速型）。
下面為鋼絲繩電動葫蘆的運行速度：
0.5T-5T 10T 16T-20T
單速: 8M/MIN 單速: 7M/MIN 單速: 3.5M/MIN
雙速: 8M/MIM ,0.8M/MIN,雙速: 7M/MIN,0.7M/MIN 雙速: 3.5M/MIN,0.35M/MIN
起重量：5百-1千-2千-3千-5千-1萬-1.6萬-2萬KG
起升高度：6、9、12、18、24、30(M)

型號		CD1  MD1鋼絲繩電動葫蘆
起重量（噸）		0.5	1	2	3	5		10
起升高度（米）		6-12	6-30	6-30	6-30	6-30		6-30
起升速度（米/分）		CD1（8） MD1（ 8/0.8）						CD1（7）
運行速度（米/分）		20
鋼絲繩規格（GB359-64）		6x37+1
工字梁軌道型號（GB706-65）		16-28b	16-28b	20a-32c	20a-32c	25a-63c	25a-63c
環型軌道最小半徑（米）		1.5	1.5-3.5	2-4	2-4	2-4	3-7.2
起重電機	型號	ZD21-4	ZD22-4	ZD31-4	ZD32-4	ZD41-4	ZD51-4
	額定功率（千瓦）	0.8	1.5	3	4.5	7.5	13
	額定轉速（轉/分）	1380	1380	1380	1380	1400	1400
	額定電流（安）	2.2	4	7	10	16.5	28
運行電機	型號	ZDY11-4	ZDY11-4	ZDY12-4	ZDY12-4	ZDY21-4	ZDY21-4
	額定功率（千瓦）	0.2	0.2	0.4	0.4	0.8	0.8X2
	額定轉速（轉/分）	1380	1380	1380	1380	1380	1380
	額定電流（安）	0.7	0.7	1.3	1.3	2.2	2.2X2
自重（千克）		135-195	180-255	250-360	320-440	590-800		820-1125

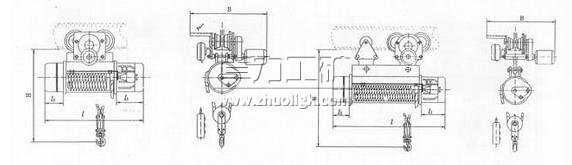

CD/MD1鋼絲繩電動葫蘆結構圖：


鋼絲繩電動葫蘆使用范圍
鋼絲繩電動葫蘆應用于電力、船舶、汽車制造、建筑、公路、橋梁、冶金、礦山、邊坡隧道、井道治理防護等基礎建設工程常用的起重設備之一，是提高勞動效率、改善勞動條件的必備機械。
電動葫蘆廣泛應用在工廠、貨棧、碼頭、電站、伐木場等場合，是起升搬運物品，最理想的起重設備。
1 用于機械工廠車間及修理廠車間，安裝設備，吊運重物。
2 用于料庫及貨場，吊運材料、堆放、碼垛。
3 用于建筑業及管道作業吊運預制構件及水泥管。
4 用于輕紡工業倉庫及醫院、商店、食品廠車間吊運重物。
5 用于江河碼頭吊運重物。

鋼絲繩電動葫蘆使用注意事項
1、初次安裝或者是重新組裝的鋼絲繩電動葫蘆，應先進行空載運轉操作，不過要確保組件要安裝好，不要通電。
　　2.、在正常使用前應進行以額定負荷的125%,起升離地面約100毫米，10分鐘的靜負荷試驗，并檢查是否正常。
　　3、動負荷試驗是以額定負荷重量，作反復升降與左右移動試驗，試驗后檢查其機械傳動部分，電器部分和連接部分 是否正常可靠。
　　4、在使用中，絕對禁止在不允許的環境下，及超過額定負荷和每小時額定合閘次數(120次)的情況下使用。
　　5、安裝調試和維護時，必須嚴格檢查限位裝置是否靈活可靠，當吊鉤升至上極限位置時，吊鉤外殼到卷筒外殼之距離必須大于50mm(10t,16t,20t必須大于120mm)。當吊鉤降至下極限位置時，應保證卷筒上鋼絲繩安全圈，有效安全圈必須在2圈以上。
　　6、不允許同時按下兩個使電動葫蘆按相反方向運動的手電門按鈕。
　　7、 工作完畢后必須把電源的總閘拉開，切斷電源。
　　8、電動葫蘆應由專人操縱，操縱者應充分掌握安全操作規程，嚴禁歪拉斜吊。
　　9、在使用中必須由專門人員定期對電動葫蘆進行檢查，發現故障及時采取措施，并仔細加以記錄。
　　10、調整電動葫蘆制動下滑量時，應保證額定載荷下，制動下滑量S≤V/100(V為負載下一分鐘內穩定起升的距離)。
　　11、鋼絲繩的報廢標準:鋼絲繩的檢驗和報廢標準按CB/T5972-1986《起重機械用鋼絲繩檢驗和報廢實用規范》執行。
　　12、電動葫蘆使用中必須保持足夠的潤滑油，并保持潤滑油的干凈，不應含有雜質和污垢。
　　13、鋼絲繩上油時應該使用硬毛刷或木質小片，嚴禁直接用手給正在工作的鋼絲繩上油。
　　14、電動葫蘆不工作時，不允許把重物懸于空中，防止零件產生永久變形。
　　15、在使用過程中，如果發現故障，應立即切斷主電源。
　　16、使用中應特別注意易損件情況。
　　17、10~20噸葫蘆在長時間連續運轉后，可能出現自動斷電現象，這屬于電機的過熱保護功能，此時可以下降，過一段時間，待電機冷卻下來后即可繼續工作。
　　18、使用與管理按JB9009-1999《鋼絲繩電動葫蘆安全規程》中第4條執行。
　　19、檢查與維修按JB9009-1999《鋼絲繩電動葫蘆安全規程》中第5條執行。

鋼絲繩電動葫蘆日常維修
在日常檢查、月檢、年檢中，凡不符合要求的均應立即維修，調整或更換零部件。
維修應做到以下要求：
1、維修時更換件應與原件材料、性能相同；
2、結構件需焊修時，所用的材料、焊條及焊接質量等均應符合原結構件的質量標準；
3、電動葫蘆處于工作狀態時，不予進行保養和維護。
