通信電纜故障測試儀

通信電纜故障測試儀

通信電纜故障測試儀|電纜故障測試儀|電纜測試儀

通信電纜故障測試儀由電纜故障測試儀主機、電纜故障定位儀、電纜路徑儀和超輕型電纜故障測試專用高頻高壓電源四個主要部分組成。
整套通信電纜故障測試儀配合使用可以快速準確地找到各種電纜的故障點，適用于廣大廠礦企業、冶金、石化系統、電廠、機場、鐵路和供電等部門。
電纜故障測試儀主機用于測量電纜故障故障性質，被測電纜全長及電纜故障點距測試端的大致位置。電纜故障定點儀是在電纜故障測試儀主機確定電纜故障點的大致位置的基礎上來確定電纜故障點的精確位置。而對于未知走向的埋地電纜，則需使用電纜路徑儀來確定地下電纜的走向。若已知地下電纜的具體走向，可不使用電纜路徑儀。電 纜故障測試儀主機可與筆記本電腦直接相連，便于管理與操作。通信電纜故障測試儀廣泛應用于35KV以下各種不同截面的鋁芯、銅芯電力電纜、高頻同軸電纜及市話電纜的低阻、短路、開路及各種高阻故障的探測，是保障安全供電的必備設備和電纜生產、維護工作者的得力助手。

采用標準
本電纜故障綜合測試系統的制造、試驗和驗收除了應滿足本技術要求外，還應符合如下標準：
1. GB/T 16927.1-1997 《高電壓試驗技術 第一部分：一般試驗要求》
2. GB/T 16927.2-1997 《高電壓試驗技術 第二部分：測量系統》
3. DL/T 848.1-2004 《高壓試驗裝置通用技術條件 第1部分》
產品組成部分

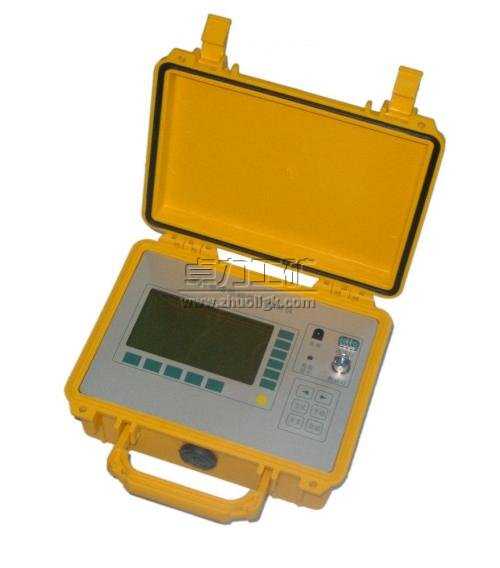

一）、主機性能介紹
a、可測的電纜故障類型：
各種截面的鋁芯或銅芯電力電纜、同軸電纜、及其他類型電纜的：閃絡性電纜故障或電阻值極高的故障；封閉性電纜故障或一般高阻的故障；電纜的低阻故障、短路或開路故障；電纜長度和電波在電纜中的傳播速度。
b. 規格及參數
1. 可測電纜的電壓等級： 35KV 以下；
2. 最大測試距離： 15Km；
3. 工作極限誤差： ±3%；
4. 使用環境溫度： -10～40℃；
5. 使用環境濕度： 45～75 %；
6. 工 作 電 源： 可充電電池
7. 功 耗： 30W；
8. 外 形 尺 寸： 230*140*270（mm3）；
9. 重 量： 2 kg；
電纜故障定位儀性能介紹
電纜故障定位儀配備了一流的集成電路和放大器。在電纜故障定位儀器的聲音通道上的過濾裝置最大限度地去除干擾噪音，同時增強電弧產生的聲音。液晶顯示屏可同時顯示聲音脈沖和磁脈沖以及故障點距探頭測試點的距離。這樣通過監聽地下聲音的變化及顯示距離來共同判斷故障點。
a. 規格及參數
1. 可同步接受故障點放電時產生的聲波和電磁波并顯示探頭到故障點的距離；
2. 顯示距離： 最大22.6米，最小距離0.1米；
3. 電源電壓： 9V；
4. 功 耗： 0.2W；
5. 使用溫度： - 10-40℃；
6. 外形尺寸： 定位儀：180*80*70； 探 頭：Ф85*90；
7. 重 量： 1.5Kg（含探頭）；
電纜路徑儀性能介紹
電纜路徑儀是核查地下電纜走向、埋深的儀器，在電纜徑路不明的情況下，查找地下電纜的路徑及深度。
a. 規格及參數：
1. 測試信號： 正弦波，頻率 15KHz、1KHz；
2. 輸出功率： > 30W;輸出阻抗： >8Ω;
3. 電源電壓： 交流220V± 10﹪，50Hz±1﹪；
4. 使用環境溫度：-10 - 40 ℃；
5. 外形尺寸： 300*250*90
6. 重 量： 1.5kg
專用高頻高壓電源性能介紹
電纜故障測試專用高頻高壓電源滿足《中華人民共和果電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可用于電[1]  纜、電容器、電機、瓷瓶等的耐壓試驗，是工頻高壓電源的換代產品。
超輕型電纜故障測試專用高頻高壓電源采用高頻、高壓開關電源原理，重量輕、重量輕、輸出電壓高，大大提高了電纜故障測試現場使用的便攜性、安全性，告別了現場繁重的分體式高壓的搬遷移動、接線復雜等問題。特別是對于電纜故障測試及精確定點時提供了前所未有的高壓電源，替代了需要用65余公斤的試驗變壓器和操作箱，同時也解決了測試電纜時煩瑣的現場接線。在電纜故障測試方面能如此高頻率輸出35KV的高電壓，填補了國內電纜故障測試領域的一項空白，使電纜故障測試從未變的如此簡單、安全。
1. 適用范圍：
超輕型電纜故障測試專用高頻高壓電源是電力電纜故障測試中各類高阻性接地型和疑難電纜故障定位的必備高壓信號發生裝置。廣泛適用于各種電力電纜、鐵路信號電纜、通信電纜的粗測和精確定點，電纜故障測試種類包括各種高阻故障、閃絡性故障、低阻接地故障。
2. 產品特點:
有電壓調節及自動穩壓功能。具有開路、短路自動保護功能。輸出電壓值為真實高壓直讀顯示。功能完善可靠，箱體采用工程塑料絕緣材料，操作絕對安全。體積小、重量輕、接線簡單。可連續工作4小時以上。 3.技術指標:
最高輸出電壓　：≮35KV
最大工作電流　：≮40mA
顯示電壓值誤差：<±2%
放電能量：≮2450J/5S
最小放電周期3秒
工　作　環　境：
工作電壓：220V±10% 50Hz
工作溫度 ：-10℃－ 50℃
工作濕度（相對）：≤80%
海拔高度：3000米以下
最大功率：<1.5KVA
體積：43cmx38cmx23cm
重量：11kg

卓力工礦是國內知名通信電纜故障測試儀生產廠家，有豐富的經驗為客戶提供高品質的通信電纜故障測試儀及完善的售后服務，如果您想了解最新通信電纜故障測試儀價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：通信電纜故障測試儀發貨時間？ 通信電纜故障測試儀售后保障？ 通信電纜故障測試儀訂貨需要提供什么信息？
