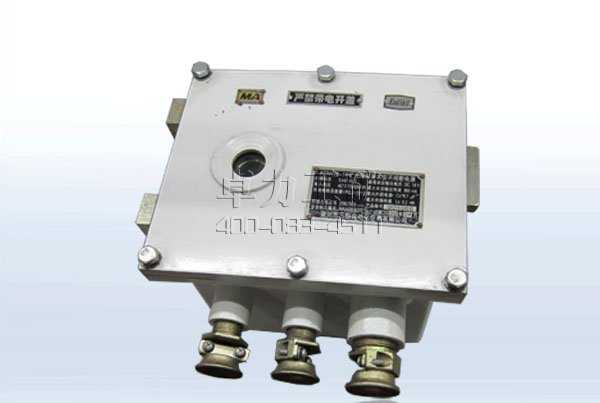

KDW28-18(12,24)礦用隔爆兼本安不間斷電源

1.  概述
KDW28-18型、KDW28-12、KDW28-24礦用隔爆兼本安不間斷電源是一種允許在瓦斯、煤塵爆炸危險環境中使用的通用本質安全型不間斷電源、適用于向礦用本質安全型設備提供電源。其工作原理為交流電源經由變壓器降壓后經整流、濾波及穩壓環節得到穩定的電壓輸出。為滿足本安性能要求，采用雙重過流過壓保護，使輸出滿足本安性能要求。



2. 使用環境及條件

    本產品可在下列條件下應能正常工作：
    a．大氣壓力：  　80～106kPa；
    b．環境溫度：   －0～＋40℃；
   c．空氣相對濕度：   ≤95％(25℃)；
    d．無顯著振動和沖擊的場合；
    e. 允許在煤礦井下有瓦斯和煤塵爆炸危險但無腐蝕性氣體的環境中使用。


3. 技術參數

5.1  電源輸入
    a) 電壓：交流127V/380V/660V(變壓器為抽頭式)；
    b) 頻率：50Hz；
    c) 電壓波動范圍：75%～110%。
5.2  電源輸出
12V、18V或24V任選一種電壓（輸出參數見表1）。
表  1

輸  出  參  數	12V	18V	24V
額定輸出電壓 V	直流12	直流18	直流24
輸出電壓偏離值	≤5%	≤5%	≤4%
額定電流，mA	800	800	450
源效應	≤5%	≤5%	≤5%
負載效應	≤6%	≤6%	≤6%
周期與隨機偏移(峰-峰值) mV	≤250	≤250	≤250
本安輸出過流保護值，mA	≤850	≤900	≤500
本安輸出短路電流，mA	≤50	≤30	≤20
本安輸出開路電壓，V	≤12.3	≤18.5	≤24.5
本安輸出過壓保護動作值，V	≤12.5	≤19	≤25.0
最大外部電感Lo	0.2mH	0.2mH	0.5mH
最大外部電容Co	10μF	4.7μF	2.2μF


5.3  備用電源
5.3.1電池型號: qp Battery Ni-MH  2.6Ah 24V；單節電池容量:1.2V/ 2.6Ah；電池數量：由1.2V/2.6Ah×20節串連組成；電池類型：鎳氫電池。最高充電電壓27.5～29.5V。生產廠家：無錫市光華電池有限公司。充電方式：內部恒流充電后自動轉浮充。

4．外形結構

外形尺寸：1×b×h mm：265×320×190
重量：約17kg
