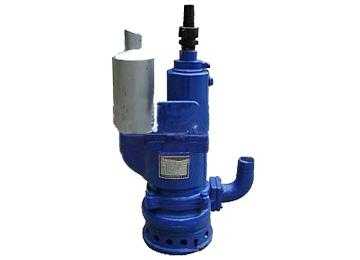

QYW20-25風動污水潛水泵|

QYW20-25風動污水潛水泵總體結構簡單，外形美觀、體積小重量輕，移動拆裝維護保養方便；水泵運行平穩、流量大，實際揚程高；葉輪和泵體無配合間隙，排水排污能力強；起動、停止迅速，并有過載保護作用，不會因過載而發生故障。風動潛水泵不受電源、潮濕、粉塵等條件限制，特別是易爆易燃，震動、高溫……惡劣工況場合有著電動潛水泵不可替代的安全性和可靠性。在含有瓦斯與煤塵的作業面及其它場合使用絕對安全可靠。

QYW20-25風動污水潛水泵產品適用范圍

QYW20-25風動污水潛水泵主要適用于礦山開拓、掘井巷道、豎井井筒及化工、油輪、造船等各種易燃易爆惡劣工況現場，有壓縮空氣作動力的施工排水作業。

QYW20-25風動污水潛水泵產品型號意義

QYW20-25風動污水潛水泵:
QY——葉片式風動馬達
W——排沙排污潛水泵
20——額定流量Q=20米3/小時
25——額定揚程H=25米

QYW20-25風動污水潛水泵結構及工作原理

QYW20-25風動污水潛水泵由風動馬達、水泵、油霧器、管接頭和消聲器五個部分組成。
1.風動馬達部分：
由轉子、葉片、氣缸、殼體、上、下氣缸蓋、軸承壓蓋、頂蓋等組成。轉子上有四條均布的徑向槽，槽內配有葉片，上、下氣缸蓋上各有一只吹氣眼。風泵啟動時，高氣壓從吹氣眼將槽內葉片吹開，同時大量高氣壓從主風道進入氣缸，推動葉片、驅使轉子旋轉作功。在殼體下方留有密封腔，腔內有密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使密封圈內漲，增強密封效果。
2.水泵部分：
由泵體、葉輪、泵座等組成。葉輪裝在轉子軸上，擰緊葉輪螺母，裝上泵體、泵座，放入水中，轉子帶動葉輪旋轉，在離心力的作用下，水流壓入泵體的渦道內，并順著出水管排出。
3.油霧器部分：
由油霧器殼、油霧器桿、調油閥芯等組成，油霧器裝在頂蓋上，殼內裝滿潤滑油。
4.管接頭部分：
由進風組合接頭和出水彎頭兩部分組成。進風組合接頭安裝在進風口處。
5.消聲器部分：
消聲器是由鋼板沖壓焊接而成，裝在排氣口處。

QYW20-25風動污水潛水泵主要技術參數

揚程：25-10M
流量：10-20m3/h
轉速：3000r/min
使用氣壓：0.3-0.5兆帕
耗氣量：1.5m3/min
總重量：10公斤
