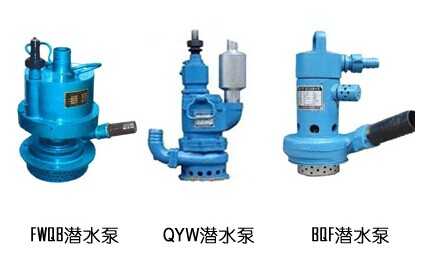

風動潛水泵

　　風動潛水泵具有體積小、重量輕、結構新穎、操作方便、便于安裝、維修和移動等優點。供礦山開拓、掘井巷道或豎井井筒施工等不同環境條件的場所排水作業。該泵在動力部分采用了葉片式氣動馬達，具有自動離心調速器結構，能確保在額定轉速范圍內運行。是一種高效率、高揚程的礦山掘井、建井的理想排水工具。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

風動潛水泵說明書

風動潛水泵

風動潛水泵|

風動潛水泵特點

一、重新設計了氣動馬達的參數，大大提高了氣動馬達的軸功率。
二、針對降噪措施設計了殼體內消聲結構，調整了進氣方位，使排氣氣流在殼體內進行對撞、交叉干涉膨脹后進入外接的有自主知識產權的消聲器內,真正徹底改善了井下施工的工況條件。
三、對氣動馬達的葉片強度、厚度重新按國內外最新理論計算進行校核,提高了葉片的抗彎扭曲強度；并對葉片進行了特殊工藝處理，使葉片耐磨耐用，其耐磨程度是其他風泵廠家葉片的幾十倍，降低了維修更換葉片、氣缸的次數，大大提高了用戶單位的經濟效益。
四、在渦室內配置新型復合式葉輪,進一步提高了揚程。
風動潛水泵將煥發出新的生命力，成為新一代系列排水機具。

風動潛水泵參數

流量/揚程                  氣壓(MPa)          轉速(rpm)       耗氣量(m3/min)          進風管內徑(mm)              出水管內徑尺寸
BQF-Ⅰ17/70                   0.5                     3850                 4-4.5                             2550                         320×275×370
BQF-Ⅱ 25/50                 0.5                     3850

風動潛水泵工作原理

風動潛水泵動力部分是根據汽輪機沖擊葉輪原理，具有優良的空氣動力特性，氣動效率高。環形一體渦輪柵選用優質鋁合金，硬模澆鑄并經熱處理再機加工而成。無須像氣動馬達那樣需加油潤滑及更換葉片，經濟利用值高。風動潛水泵泵軸上下由兩只封閉軸承支承。結構簡單，平穩性能優良，能確保在額定范圍內的高轉速運行。
風動潛水泵泵體軸封部分二只丁型骨架橡膠密封圈，利用水氣壓使封圈內漲，增加密封效果。渦輪下端有聚氨酯防塵圈，保證了軸承部分的清潔。
排氣部分采用有孔網板壓制而成，中置微孔泡沫材料，消音效果顯著，大力改善了井下降噪的工況條件。
該泵是一種以壓縮空氣為介質，通過噴管進入渦輪旋轉作功，泵軸隨之高速回轉帶動泵葉輪排水。
