冷凍干燥機簡稱冷干機，運用了物理原理，將壓縮空氣中的水分冷凍至露點以下，使之從空氣中析出的空氣干燥機。受限于水的冰點溫度，理論上來說它的露點溫度可接近于0度，實際情況，好的冷凍干燥機露點溫度一般在5度左右。

分類
冷干機按冷凝器的冷卻方式分有氣冷型,水冷型兩種；
按進氣溫度高低分有高溫進氣型(80℃以下) 和常溫進氣型(45℃左右)；
按工作壓力分有普通型(0.3—1.0MPa)和中、高壓型(1.2MPa 以上)。
此外許多特殊規格的冷干機可以用來處理非空氣類介質,如:二氧化碳,氫氣,天然氣,高爐煤氣,氮氣等。

冷干機特點
1、制冷壓縮機采用高溫型全封閉制冷壓縮機,運轉穩定,噪聲低,性能可靠,省電壽命長。
2、熱交換器、冷凝器選用優質、高效螺紋管,傳熱系數高,因而體積小,結構緊湊。筒體材料選用不銹鋼或碳鋼鍍鋅,可避免對奪壓縮空氣的二次污染。
3、制冷控制元件均采用世界上最先進的制冷元件,性能優良,具有熱力膨脹閥的節流降壓功能,熱氣旁通閥的能量調節功能,油分離器的冷凍油的油分保護功能,冷媒高低壓控制器的冷媒高低壓保護等功能。
4、氣液分離采用旋風分離與不銹鋼絲網捕霧有機結合的氣液分離器,具有氣液分離效果徹底,避免水份的二次蒸發,確保冷干機的干燥效果的重要作用。它比旋風分離器分離效果好得多,同時又比過濾式氣液分離器使用成本低, 具有較市制性能價格比。
5、設備結構設計合理,便于維護保養,箱式外形,美觀大方。
6、無基礎安裝。
7、實時顯示運行參數。

工作原理
潮濕高溫的壓縮空氣流入前置冷卻器（高溫型專用）散熱后流入熱交換器與從蒸發器排出來的冷空氣進行熱交換，使進入蒸發器的壓縮空氣的溫度降低。
換熱后的壓縮空氣流入蒸發器通過蒸發器的換熱功能與制冷劑熱交換，壓縮空氣中的熱量被制冷劑帶走，壓縮空氣迅速冷卻，潮濕空氣中的水份達到飽和溫度迅速冷凝，冷凝后的水分經凝聚后形成水滴，經過獨特氣水分離器高速旋轉，水分因離心力的作用與空氣分離，分離后水從自動排水閥處排出。經降溫后的空氣壓力露點最低可達2℃。 降溫后的冷空氣流經空氣熱交換與入口的高溫潮濕熱空氣進行熱交換，經熱交換的冷空氣因吸收了入口空氣的熱量提升了溫度，同時壓縮空氣還經過冷凍系統的二次冷凝器（同行獨有的設計）與高溫的冷媒再次熱交換使出口的溫度得到充分的加熱，確保出口空氣管路不結露。同時充分利用了出口空氣的冷源，保證了機臺冷凍系統的冷凝效果，確保了機臺出口空氣的質量。

四大部件
制冷壓縮機
制冷壓縮機是制冷系統的心臟，最后由排氣管排出。
冷凝器
冷凝器的作用是將冷媒壓縮機排出的高壓、過熱冷媒蒸氣冷卻成為液態制冷劑，其熱量被冷卻水或冷卻空氣帶走。使制冷過程得以連續不斷進行。
蒸發器
蒸發器是冷干機的主要換熱部件，壓縮空氣在蒸發器中被強制冷卻，其中大部分水蒸氣冷卻而凝結成液態水排出機外，從而使壓縮空氣得到干燥。低壓冷媒液體，在蒸發器里發生相變變成為低壓冷媒蒸汽，在相變過程中吸收周圍熱量，從而使壓縮空氣降溫。
膨脹閥
熱力膨脹閥（毛細管）是制冷系統的節流機構。在冷干機中，蒸發器制冷劑的供給及其調節者是通過節流機構來實現的。節流機構使制冷從高溫高壓液體進入蒸發器。

主控制器
1、ON/OFF按鈕開關安裝在機臺的儀表盤上，用于控制機臺的運行與停止。
2、冷凍系統高低壓保護開關安裝在機臺內，用于控制冷凍系統高壓端及低壓端的壓力，避免機臺的壓力超過使用范圍而造成設備的損壞。
3、化霜電磁閥安裝在機臺內，用于控制機臺的冷凝壓力，避免機臺冷凝壓力過低，造成蒸發器冰堵。
儀表控制
機臺的主要儀表由壓縮機空氣壓力表、冷媒高壓表、冷媒低壓表組成；主要控制器由ON/OFF按鈕開關、冷凍系統高低保護開關、防凍開關組成。
1、空氣壓力表安裝在儀表盤上，用于顯示機臺壓縮空氣的壓力。表上由若干刻度組成，表內下方Mpa和中Kg/CM2代表的是壓力的單位值。讀取壓力數值時， 觀察表上指針對應的刻度值加上其相對的單位值即可。
2、冷媒低表安裝在儀表盤上，用于顯示冷凍系統的低壓端的壓力或溫度，表上由若干刻度組成，讀法與高壓表相同。

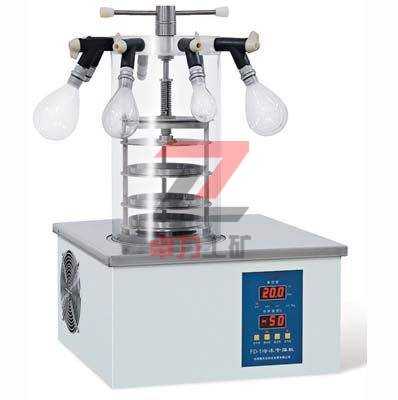

冷凍干燥系統的組成
1.干燥室或者多歧管
2.抽真空系統：用于克服阻礙因素和加速氣體流動
3.熱源：提供能量
4.低溫冷凝器：用于使蒸氣壓差最大化并捕捉蒸汽使之凍結，避免水蒸汽污染真空泵。

干燥步驟
1.預凍：為接下來的升化過程準備樣品。
2.初級干燥：在此過程中冰升化而不融化。
3.次級干燥：在此過程中，固體物質的殘留水分被除去，從而留下干燥樣品，這一步驟對保存樣品的穩定性非常重要。

操作保養
① 、啟動前檢查項目
電源電壓、相數、頻率是否符合規定（請對照銘牌）,電源線接線是否牢固。
系統各配管連接部分是否鎖緊。
檢查機臺的制冷系統壓力是否正常。(壓力表指示低于0.2Mpa時請通知我經銷商或我司服務部門)
干燥機擺置是否適當，環境溫度是否滿足使用要求。
檢查自動排水閥前端之球閥是否打開。
干燥機入口溫度是否超過規定值。
為了更好的提升空氣的質量，使用時請先啟干燥機并使其運行平穩后，再將壓縮空氣送入。關閉時請先將壓縮空氣關閉再關閉干燥機，并將空氣管路中的壓縮空氣排空，以免因干燥不良或管路水分殘留，影響空氣質量。
②、啟動及運行
將電源送至控制箱內，按下ON/OFF按鈕開關的ON鍵，運轉指示燈指示，機
臺接觸器吸合，壓縮機運轉。此時冷媒低壓表指針應指示在60~85Psig范圍內。
如果負荷超過此范圍，請根據《蒸發壓力調節》進行調節。
壓縮機運轉平穩后冷媒高壓表的壓力上升至120~240Psig之間。當冷媒高壓壓
力高于此范圍，請檢查冷凝器散熱是否良好、空壓機入口溫度及環境溫度是否
過高。當低于140Psig防凍開關動作，冷凝風扇停止運轉，以提升壓力保證機
臺的正常運行。如果機臺長期運行于低壓力狀態下請檢查制冷系統是否泄漏、
環境溫度是否過低。
為避免壓縮機因頻繁起動造成壓縮機的損壞。停機后重新開機需等三分鐘以上。
機臺上的閥門出廠時已調好，如非專業人員請勿調節，以免造成機臺不必要的損壞。
③、機臺的停止
關機前請先將空壓機關閉。
關閉空壓機后按下ON/OFF開關的OFF關閉機臺
關閉機臺的電源。
④、機臺的調試（蒸發壓力的調節）
機臺啟動運行平穩后冷媒低壓偏移正常值時請按如下方法調節熱氣旁路閥。
用R-22冷媒時蒸發壓力低于0.4MPa時利用六角扳手順時針方向調整熱氣旁路閥使熱氣進入系統，蒸發溫度上高。高于0.5MPa時利用六角扳手逆時針方向調整熱氣旁路閥降低蒸發溫度。
用R-12冷媒時蒸發壓力范圍在0.18~0.32MPa之間，低于0.18MPa或高于0.32MPa時應調節熱氣旁路閥。調節方法與R-22系統相同。（R12現逐漸被淘汰）
調整旁路閥前應先檢查機臺負荷是否過大，環境溫度及入口溫度是否過高、冷凝器是否臟堵等，如有上述情形應先予以排除后方可調整。如調整后無法達到正常值請聯系我司經銷商。
蒸發壓力出廠時已調節好，如壓力無變化請勿調整。
