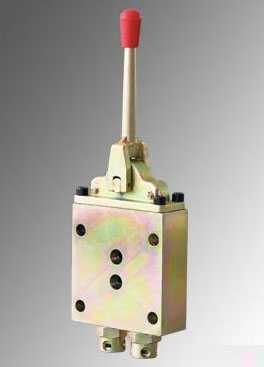

FHS320/31.5型換向閥

FHS320/31.5型換向閥

FHS320/31.5型換向閥|操縱閥組

FHS320/31.5型換向閥廠家直供  液壓支架用換向閥

型號：FHS320/31.5
類型：換向閥
材質：碳鋼
適用范圍：礦山支護設備
產品別名：換向閥
類型（通道位置）：二通式
連接形式：閥接板
零部件及配件：配件
驅動方式：水力控制
主體材料：碳鋼
公稱壓力：31.5（MPa）MPa

FHS320/31.5型換向閥
概述:
產品特點：該操縱閥結構特點，都是由相同結構若干片組成。每片動作獨立。由高低壓斷路閥和操縱閥組成。采用橡膠平面密封，密封可靠。采用凸輪結構，機構簡單，強度大，壽命長，自鎖可靠。單片分別裝在配液板上，更換維修方便。
主要用途：操縱閥是控制支架各立柱和千斤頂進出油液，保證完成液壓支架各種動作功能需要，使其換向方便、準確、可靠。
適用范圍：本閥與控制元件組成的液壓回路系統。實現和滿足支架的各種運動功能的需要。
結構特征：
FHS320/31.5型換向閥的高壓腔為橡膠平面密封結構和回液腔為聚甲醛平面密封式結構。該閥可根據配套支架動作要求由首片配液板，幾片中片閥和尾片借助4根M12螺栓和螺母串聯緊固而成。其通徑大。采用正反杠桿強開回液腔的操縱機構，具有回液阻力小，可靠的優點。本閥進回液配液板，過濾截止控制和配置小流量換向閥綜合使用，實現支架立柱和各種千斤頂的需要的動作。
工作原理：
該閥由組合式單向閥構成的操縱閥，其閥芯元件在同一平面中平行布置，由杠桿或凸輪的擺動使操縱閥閥芯元件沿軸向運動，以開閉進出口液路，實現千斤頂換向動作。
每片閥單獨操作，一個閥芯元件只控制支柱（立柱）或千斤頂的一個動作，由于支架動作較多，多是由幾片閥組合而成，實現復合動作。
技術特征：
額定公稱流量：320L/min
額定公稱壓力：31.5MPa
尺寸：366×122×46
重量（單片重）：10.5kg

卓力工礦是國內知名FHS320/31.5型換向閥生產廠家，有豐富的經驗為客戶提供高品質的FHS320/31.5型換向閥及完善的售后服務，如果您想了解最新FHS320/31.5型換向閥價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：FHS320/31.5型換向閥發貨時間？ FHS320/31.5型換向閥售后保障？ FHS320/31.5型換向閥訂貨需要提供什么信息？

產品標簽：FHS320/31.5型換向閥| 操縱閥組
