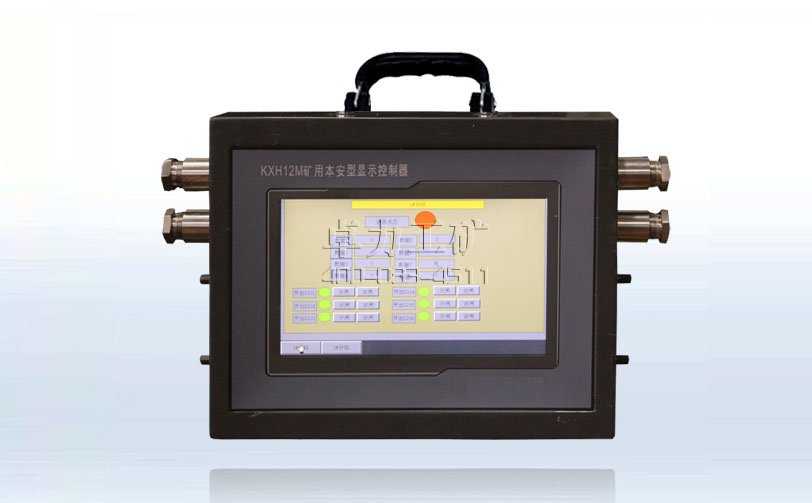

KXH12M礦用本安型顯示控制器

   KXH12M礦用本安型顯示控制器(以下簡稱顯示控制器),屬礦用本質安全型設備，可用于煤礦井下有爆炸性氣體的環境。作為各種PLC控制器設備的顯示、控制裝置，也可作為冶金礦山、露天煤礦、港口碼頭、選煤廠、發電廠等惡劣環境中的顯示控制裝置。本產品通過TCP/IP協議與現場PLC控制器設備進行通訊，從PLC控制器設備上獲取各種數據，然后利用組態軟件以文本或圖形方式顯示在顯示控制器上；同時現場工作人員可以通過本顯示控制器對PLC控制器設備進行控制。

● 環境條件



　顯示控制器在下列環境條件下應能正常工作：
a) 環境溫度：0 ℃～40 ℃；
b) 相對濕度：不大于95 %（+25 ℃）；
c) 大氣壓力：86 kPa～106 kPa；
d) 無顯著振動和沖擊的場合；
e) 在具有甲烷爆炸性危險的煤礦井下，但無破壞絕緣的腐蝕性氣體的場合。



●系統主要技術指標
1  工作電壓：DC 12 V；
2  工作電流：≤700 mA；
3  以太網電口：
　　a）接口數量：1路；
　　b）傳輸方式：全雙工TCP/IP；
　　c）傳輸速率：10 Mbps/100 Mbps自適應；
　　d）最大傳輸距離：100 m(采用MHYV 2*2*0.8阻燃通信電纜)
　　e）信號工作電壓峰峰值：1 V ～ 5 V。
4  外形尺寸：423 (長)×320 (高)×82 (厚) (mm)；
5  重量：約8 Kg；
6  分辨率：800*480；
