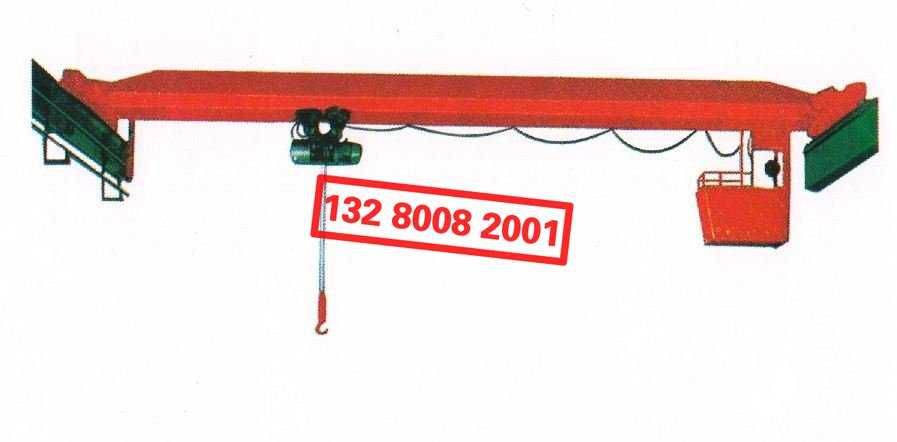

LD型電動單梁起重機

LD型電動單梁起重機

LD型電動單梁起重機|

簡介
  LD型電動單梁起重機具有結構合理，整機剛性強的特點。整機與CD1、MD1、HC型電動葫蘆配套使用，是一種輕小型的起重機械。其起重量為1t-32t。跨度為7.5-22.5m，工作級別為A3-A5，工作環境溫度為-25-40℃。
  本產品廣泛用于工廠、倉庫、料場等不同場合吊運貨物，禁止在易燃、易爆腐蝕性介質環境中使用。
  本產品設有地面和操縱室兩種操作形式。操縱室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，人門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。

LD型電動單梁起重機參數

起重機運行機構	運動速度 m/min		(地)20	(地)30	(室地)45	(室地)60	(室地)75
	速比		58.78	39.38	26.36	19.37	15.88
	電動機	型號	錐形鼠籠			錐形繞線
		功率 kw	2x0.8			2x1.5
		轉速(n/min)	1380
起升機構(電動葫蘆) 及電動葫蘆運行機構	電動葫蘆型式		MD1型                CD1型
	起升速度(n/min)		8/0.8(7/0.7)
	起升高度H(m)		6 9 12 18 24 30
	運動速度(n/min)		20         30
	電動機		錐形鼠籠型
工作制度			中級     Jc=25%
電源			380v 50Hz
車輪直徑			φ270
軌道面寬			37-70

起重量t	跨度m	基本尺寸							起重機總量(t)	最大輪壓(kN)	最小輪壓(kN)
		H1	H2	H3	B	C1	C2	W
1	7.5	490	810	550	2500	796	1274	2000	2.05	1.38	0.40
	8								2.09	1.39	0.41
	8.5								2.14	1.40	0.42
	9								2.19	1.42	0.44
	9.5								2.23	1.43	0.45
	10								2.28	1.44	0.46
	10.5								2.32	1.45	0.47
	11								2.37	1.46	0.48
	11.5	490							2.40	1.47	0.49
	12								2.46	1.48	0.50
	12.5				3000			2500	2.55	1.51	0.53
	13								2.60	1.53	0.55
	13.5		860	595					2.64	1.54	0.56
	14								2.69	1.55	0.57
	14.5								2.82	1.58	0.60
	15								2.87	1.60	0.62
	15.5								2.92	1.61	0.63
	16								2.97	1.62	0.64
	16.5								3.02	1.63	0.65
	17								3.07	1.65	0.67
	19.5	530	870	650	3500			3000	3.40	1.74	0.76
	22.5	580		700					3.81	1.84	0.86

本樣所提供重量為設計值，制造值+15%
技術參數表

起重量t	跨度m	起重機總量(t)	最大輪壓(t)	最小輪壓(t)	基本尺寸
					H1	H2	H3	B	C1	C2	W
2	7.5	2.18	1.94	0.40	490		550	2500	871.5	1292.5	2000
	8	2.22	1.95	0.41
	8.5	2.26	1.96	0.42
	9	2.32	1.98	0.44
	9.5	2.36	1.99	0.45
	10	2.40	2.00	0.46
	10.5	2.45	2.01	0.47
	11	2.50	2.01	0.48
	11.5	2.61	2.05	0.51
	12	2.66	2.06	0.52
	12.5	2.75	2.09	0.55				3000			2500
	13	2.80	2.11	0.57
	13.5	2.85	2.12	0.58
	14	2.90	2.13	0.59	490		595
	14.5	3.03	2.17	0.63	580		700
	15	3.09	2.18	0.64
	15.5	3.14	2.19	0.65
	16	3.20	2.21	0.67
	16.5	3.25	2.22	0.68
	17	3.31	2.23	0.69
	19.5	4.25	2.48	0.94	660		800	3500			3000
	22.5	5.07	2.68	1.14	785		900
3	7.5	2.28	2.45	0.41	530		650	2500	818.5	1291	2000
	8	2.33	2.46	0.42
	8.5	2.38	2.48	0.44
	9	2.43	2.49	0.45
	9.5	2.48	2.56	0.46
	10	2.53	2.52	0.48
	10.5	2.58	2.53	0.49
	11	2.64	2.54	0.50
	11.5	2.72	2.50	0.52	580		700
	12	2.78	2.58	0.54
	12.5	2.87	2.61	0.57				3000			2500
	13	2.93	2.62	0.58
	13.5	2.99	2.64	0.60
	14	3.04	2.65	0.61
	14.5	3.57	2.78	0.74	660
	15	3.65	2.80	0.76
	15.5	3.71	2.82	0.78
	16	3.78	2.84	0.80
	16.5	3.85	2.85	0.81
	17	3.93	2.87	0.83
	19.5	4.68	3.10	1.06	745		900	3500			300
	22.5	5.23	3.24	1.20	820		1000

本樣所提供重量為設計值，制造值+15%
技術參數表

起重量t	跨度m	起重機總量(t)	最大輪壓(t)	最小輪壓(t)	基本尺寸
					H1	H2	H3	W	C1	C2	B
5	7.5	2.54	3.58	0.42	580	1380	720	2000	841.5	1310	2500
	8	2.60	3.59	0.43
	8.5	2.65	3.60	0.44
	9	2.71	3.62	0.46
	9.5	2.77	3.63	0.47
	10	2.82	3.65	0.49
	10.5	2.88	3.66	0.50
	11	2.91	3.67	0.51
	11.5	3.35	3.78	0.62	660	1400	800
	12	3.42	3.80	0.64
	12.5	3.52	3.83	0.67				2500			3000
	13	3.61	3.85	0.69
	13.5	3.67	3.87	0.71
	14	3.74	3.89	0.73
	14.5	4.09	3.98	0.82	785	1415	900
	15	4.19	4.00	0.84
	15.5	4.27	4.02	0.86
	16	4.34	4.04	0.88
	16.5	4.42	4.06	0.90
	17	4.52	4.08	0.92
	19.5	4.97	4.23	1.07	820	1440	1000	3000			3500
	22.5	6.05	4.50	1.34	875	1485	1100				3500
3	7.5	3.245	5.098	0.649	720	1500	900	2000	1293	1893	2500
	8	3.329	5.178	0.666
	8.5	3.414	5.252	0.683
	9	3.514	5.323	0.703
	9.5	3.615	5.385	0.723
	10	3.683	5.414	0.737
	10.5	3.768	5.499	0.754
	11	4.020	5.593	0.804	820		1000
	11.5	4.111	5.643	0.8222
	12	4.202	5.692	0.84
	12.5	4.292	5.738	0.858				2500			3000
	13	4.402	5.787	0.88
	13.5	4.493	5.830	0.899
	14	4.584	5.872	0.917	820	1500	1000
	14.5	4.749	6.422	0.95	975		1200
	15	4.852	6.448	0.96
	15.5	4.956	6.504	0.97
	16	5.092	6.568	1.0184
	16.5	5.194	6.594	1.039
	17	5.298	6.649	1.06
	17.5	5.402	6.736	1.08				3000			3500
	18	5.506	6.774	1.101
	18.5	5.610	6.813	1.122
	19	5.714	6.848	1.257
	19.5	5.818	6.891	1.28
	22.5	7.760	7.214	1.55

本樣所提供重量為設計值，制造值+15%
技術參數表

起重機運行機構	運動速度 m/min		(地)20	(地)30	(室地)45	(室地)60	(室地)75
	速比		58.78	39.38	26.36	19.37	15.88
	電動機	型號	ZDY122-4	ZDY131S-4 ZDR112L1-4	ZDY112L1-4
		功率 kw	1.5x2	2.2x2	2.2x2
		轉速(n/min)	1380
起升機構(電動葫蘆) 及電動葫蘆運行機構	電動葫蘆型式		MD1型或CD1型
	起升速度(n/min)		3.5、3.5/0.35
	起升高度H(m)		12 18 24 30
	運動速度(n/min)		20 30
	電動機		錐形鼠籠型
工作制度			A3-A5
電源			3相380v   50Hz
車輪直徑			φ370mm
軌道面寬			37-70mm

本樣所提供重量為設計值，制造值+15%
技術參數表

起重量t	跨度m	基本尺寸							起重機總量(t)	最大輪壓(t)	最小輪壓(t)
		H1	H2	H3	B	C1	C2	W
16	7.5	700	2000	1000	2500	1830	1230	2000	3.15/3.61	9.01/9.25	0.82/0.95
	8								3.20/3.71	9.12/9.27	0.85/0.98
	8.5								3.38/3.82	9.14/9.29	0.88/1.01
	9								3.91/3.50	9.16/9.31	0.91/1.04
	9.5								3.62/4.02	9.18/9.33	0.94/1.07
	10								3.65/4.12	9.21/9.36	0.97/1.10
	10.5								3.75/4.23	9.23/9.38	1.00/1.03
	11								3.88/4.33	9.25/9.41	1.02/1.16
	11.5	800	2000	1100	3000	1830	1230	2500	3.98/4.46	9.30/9.41	1.05/1.15
	12								4.05/4.58	9.33/9.59	1.07/1.17
	12.5								4.20/4.68	9.36/9.62	1.09/1.19
	13								4.32/4.70	9.39/9.65	1.11/1.21
	13.5								4.42/4.81	9.42/9.68	1.13/1.23
	14								4.35/4.93	9.45/9.71	1.15/1.25
	14.5	900	2000	1200	3000	1830	1230	2500	5.30/5.75	9.55/9.80	1.35/1.45
	15								5.40/5.87	9.58/9.83	1.37/1.47
	15.5								5.51/5.99	9.61/9.86	1.38/1.40

本樣所提供重量為設計值，制造值+15%
技術參數表

起重量t	跨度m	基本尺寸							起重機總量(t)	最大輪壓(t)	最小輪壓(t)
		H1	H2	H3	B	C1	C2	W
16	16	1050	2100	1400	3500	1830	1230	2500	6.85/7.36	11.74/12.59	1.76/1361
	16.5								7.00/7.55	11.62/11.77	1.63/1.78
	17								7.15/7.78	11.65/11.80	1.65/1.80
	17.5	1050	2100	1400	3500	1830	1230	3000	7.40/7.92	12.20/13.50	1.75/1.90
	18								7.55/8.08	12.26/13.56	1.79/1.94
	18.5								7.70/8.22	12.32/13.62	1.83/1.98
	19								7.75/8.30	12.38/13.68	1.87/2.02
	19.5								7.90/8.45	13.44/14.72	1.91/2.06
	20	1050	2100	1450	3500	1830	1230	3000	8.54/9.01	13.75/15.05	2.05/2.20
	21.5								8.67/9.14	13.80/15.10	2.07/2.22
	22								8.80/9.27	13.85/15.15	2.09/2.24
	22.5								8.93/9.40	13.90/15.20	2.11/2.26

起重量t	跨度m	基本尺寸							起重機總量(t)	最大輪壓(t)	最小輪壓(t)
		H1	H2	H3	B	C1	C2	C3
32	7.5	900	2100	1300	2500	1830	1230	2000	5.75/5.30	16.65/14.5	3.55/3.70
	8								5.87/5.40	16.70/14.8	3.60/3.90
	8.5								6.15/5.54	16.90/15.2	3.85/3.95
	9								6.50/5.65	17.20/15.8	4.22/4.15
	9.5								7.35/5.85	17.53/15.9	4.58/4.30
	10								7.58/6.20	17.90/16.4	5.10/4.70
	10.5								7.90/6.35	18.25/16.7	5.35/4.90
	11								8.22/6.68	18.45/16.95	5.48/5.15
	11.5	900	2100	1350	3000	1830	1230	2500	8.58/6.95	18.68/19.36	5.66/5.35
	12								8.96/7.28	18.92/17.51	5.89/5.40
	12.5								9.47/8.56	19.37/17.83	5.86/6.30
	13								9.95/8.85	19.63/18.21	6.71/6.34

起重量t	跨度m	基本尺寸							起重機總量(t)	最大輪壓(t)	最小輪壓(t)
		H1	H2	H3	B	C1	C2	C3
32	13.5	900	2100	1350	3000	1830	1230	2500	10.55/9.28	19.96/18.58	7.15/6.80
	14								10.80/9.67	20.23/19.18	7.45/6.98
	14.5	900	2100	1300	2500	1830	1230	2000	11.60/9.90	20.65/19.40	7.95/7.22
	15								11.94/10.35	20.97/19.80	8.33/7.68
	15.5								12.35/10.65	21.38/20.20	8.58/7.956
	16								12.84/11.05	21.60/20.55	8.78/8.28
	16.5	900	2100	1300	3000	1830	1230	2500	12.35/11.38	22.10/20.80	9.11/8.85
	17								12.88/11.70	22.55/21.10	9.45/9.18
	17.5	1050	2100	1450	3500	1730	1230	3000	13.55/12.10	22.90/21.40	9.85/9.45
	18								13.96/12.45	23.32/21.90	10.31/9.80
	18.5								14.45/12.75	23.45/22.32	10.76/10.22
	19								14.83/13.12	23.86/22.75	11.13/10.65
	19.5								15.32/13.45	24.27/23.18	11.62/11.14
	20	1100	2100	1500	3500	1830	1230	3200	15.77/13.76	24.77/23.62	11.97/11.52
	20.5								16.15/14.15	25.28/24.11	12.44/12.05
	21								16.40/14.50	25.71/24.63	12.73/12.43
	21.5								16.98/14.85	26.24/24.85	13.55/13.06
	22								17.40/15.23	26.68/25.22	13.81/13.42
	22.5								17.85/15.68	26.93/25.67	14.27/13.86

本樣所提供重量為設計值，制造值+15%
