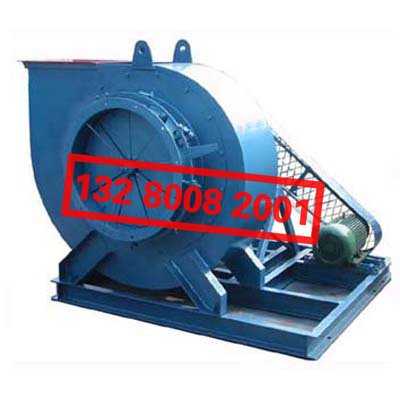

Y8-39/Y9-38型鍋爐引風機

　　Y8-39/Y9-38兩系列鍋爐引風機（離心風機)，是為了使用工業鍋爐在變工況運行時，引風機能在高效區工作，達到節能目地而設計的。Y8-39/Y9-38為單吸入式，機號有№4、4.5、5、5.6、6.3、7.1、8、10、11.2、12.5、14、16等十二種。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

Y8-39/Y9-38型鍋爐引風機說明書

Y8-39/Y9-38型鍋爐引風機

Y8-39/Y9-38型鍋爐引風機|鍋爐引風機型號

Y8-39/Y9-38型鍋爐引風機 - 離心風機用途

Y8-39/Y9-38兩系列鍋爐引風機（離心風機)，是為了使用工業鍋爐在變工況運行時，引風機能在高效區工作，達到節能目地而設計的。

適于配有省煤器（予熱器）和消煙除塵裝置，是由原機械工業部風機節能組組織全國風機行業聯合設計，國家經委和機械工業部推使用的高效節能產品，具有效率高、噪音低、性能曲線平坦、高效區寬廣的特點。5～35噸/時的工業鍋爐選用，心進氣條件相似、性能又相適應者均可選用，但最高溫度不得超過250℃。
在引風機前必須加裝除塵效率不低85％除塵裝置，以降低進入風機的煙氣含塵量，不但可以減少煙氣對環境的污染，而且且降低了煙塵對風機的磨損，有利于延長風機的壽命。

Y8-39、Y9-38型鍋爐離心引風機 - 風機型式

當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大，考慮到風機的經濟性和適用性，故提供Y8-39和Y9-38型兩個系列風機供用戶選用。機號相同的兩個系列風機的連接與安裝尺寸均相同。
1、Y8-39/Y9-38為單吸入式，機號有№4、4.5、5、5.6、6.3、7.1、8、10、11.2、12.5、14、16等十二種。
2、Y8-39/Y9-38可制成順時針旋轉（右旋）和逆時針旋轉（左旋）二種型式。
3、Y8-39/Y9-38的出口位置以機殼的出口角度表示。不論“左”“右”旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。

Y8-39、Y9-38型鍋爐離心引風機 - 結構特點

風機由葉輪、機殼、進風口、傳動組、調節門等部件組成；
1、葉輪---材料為16Mn,長短相間前成彎曲葉片，葉輪成型后經靜動平衡校正，因此運行平穩可靠。
2、機殼---用鋼板焊接成蝸形整體。在蝸板上開有清灰門，以便清除葉片和機殼內的積灰，保證葉輪的平衡性和氣動性能。
3、進風口--進風口為收斂式整體結構，用螺栓與前蓋板組固定。4、傳動組-- 由主軸，水冷軸承箱、聯軸器組成。
主軸由優質鋼制成，采用滾動軸承，軸承箱有整體式和剖分式兩種形式。No.4-6.3采用整體式軸承箱，No.7.1-16采用剖分式軸承箱。
5、調節門--用以調節風機流量大小的裝置。

Y8-39、Y9-38型鍋爐離心引風機 - 性能參數

型號 No	轉速 /min	序號	全壓 Pa	流量 m3/h	效率 %	內功率 KW	所需功率 KW	配套電動機
型號 No	轉速 /min	序號	全壓 Pa	流量 m3/h	效率 %	內功率 KW	所需功率 KW	型號	功率KW
4D	2900	1	2275	3297	77.5	2.69	3.5	Y132S1-2	5.5
		2	2334	3846	81.5	3.06	4.0
		3	2334	4396	82.6	3.45	4.5
		4	2294	4945	82.0	3.84	5.0	Y132S2-2	7.5
		5	2226	5495	80.0	4.25	5.5	Y132S2-2	7.5
4.5D	2900	1	2873	4694	77.5	4.83	6.3	Y160M1-2	11
		2	2951	5477	81.5	5.51	7.2
		3	2961	6259	82.6	6.23	8.1
		4	2912	7042	82.0	7.32	9.5
		5	2814	7824	80.0	7.64	9.9
5D	2900	1	3550	6439	77.5	8.19	10.7	Y160M2-2	15
		2	3648	7513	81.5	9.34	12.1	Y160M2-2	15
		3	3658	8586	82.6	10.56	13.7	Y160L-2	18.5
		4	3589	9659	82.0	11.74	15.3
		5	3481	10733	80.0	12.97	16.9
5.6D	2900	1	4452	9047	77.5	14.43	18.8	Y200L1-2	30
		2	4570	10555	81.5	16.44	21.4
		3	4579	12063	82.6	18.58	24.1
		4	4511	13571	82.0	20.74	27.0	Y200L2-2	37
		5	4364	15079	80.0	22.85	29.7	Y200L2-2	37
6.3D	1450	1	1402	6441	77.5	3.24	4.2	Y132S-4	5.5
		2	1441	7514	81.5	3.69	4.8	Y132S-4	5.5
		3	1451	8588	82.6	4.19	5.4	Y132M-4	7.5
		4	1422	9661	82.0	4.65	6.0
		5	1372	10735	80.0	5.11	6.6
6.3D	2900	1	5639	12882	77.5	26.04	33.8	Y225M-2	45
		2	5786	15029	81.5	29.64	38.5	Y225M-2	45
		3	5805	17176	82.6	33.53	43.6	Y250M-2	55
		4	5707	19323	82.0	37.36	48.6	Y250M-2	55
		5	5521	21470	80.0	41.16	53.5	Y280S-2	75
7.1D	1450	1	1784	9219	77.5	5.89	7.7	Y160M-4	11
		2	1863	10756	81.5	6.83	8.9
		3	1873	12292	82.6	7.74	10.1
		4	1863	13829	82.0	8.73	11.3	Y160L-4	15
		5	1833	15366	80.0	9.78	12.7
		6	1794	16902	77.0	10.94	14.2
		7	1735	18439	74.0	12.01	15.6	Y180M-4	18.5

卓力工礦是國內知名Y8-39/Y9-38型鍋爐引風機生產廠家，有豐富的經驗為客戶提供高品質的Y8-39/Y9-38型鍋爐引風機及完善的售后服務，如果您想了解最新Y8-39/Y9-38型鍋爐引風機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
