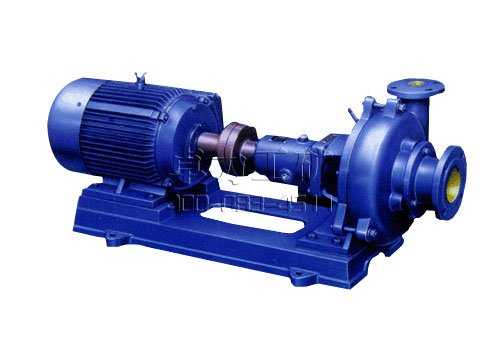

PN型泥漿泵

PN型泥漿泵

PN型泥漿泵|

PN型泥漿泵過流件使用耐磨合金材料制造，壽命長。6"及6"以下泥漿砂葉輪與軸用螺紋聯接，8"及8"以上泥漿泵，泵體較大，采用了水平中開的結構型式，拆裝檢修方便。
軸封采用一般填料密封，工作時應注入高于工作壓力1公斤/厘米²的軸封清水。 PN型泥漿泵，以傳動方向看，為逆時針方向旋轉（其中1、2、3PN為順時針）葉輪用螺紋與軸連接時，如果反方向旋轉，葉輪將從軸上脫落。

PN泥漿泵結構特點

1、結構合理、維修方便：泵頭部分采用前、后開門式結構，維修時不需拆卸管路，只需將電機向后移動，即可對泵進行拆卸和維修。
2、濃度高、無堵塞：輸送紙漿濃度可達6%；
3、氣蝕性能好、壽命長：實際使用壽命比普通紙漿泵可提高2-3倍；
4、高效、節能：運行效率比普通紙漿泵平均高出3-10個百分點，節能、降耗達15-30%
5、葉輪和護板的間隙可以及時調整，保持較高效率工作。泵以上的泵體較大，采用了對開的結構形式，拆裝檢修方便

PN泥漿泵結構組成及型號意義

PN泥漿泵由10大部分組成，分別是：泵體、泵蓋 、葉輪、護板、填料箱、軸、托架后蓋、托架、冷卻管、泵座。
PN泥漿泵型號意義：如2PN泥漿泵 2---吐出口徑（毫米數被25除所得值）P---雜質泵 N---泥漿

PN泥漿泵用途及適用范圍

1、 PN型泥漿泵系單級單吸泥漿泵（分立式、臥式）具有壽命長、結構簡單、運行可靠等特點。輸送最大濃度按重量計為50％。
2、 用于礦山、冶金、市政建筑、化工、印染等吸送有流砂、小泥塊泥漿、污濁液體之用。
3、 用于農村的河泥、池塘泥液、糞便、漿狀飲料的吸送；亦可用于城市工廠輸送礦砂液，地下道吸黃砂子及泥漿等。

PN泥漿泵結構使用注意事項

（1）拆卸和組裝按總裝配圖進行。
（2）進漿管不應有急刷彎轉，盡可能向下傾余（傾角30°），便于排氣。
（3）應掌握運轉周期定期更換備件和軸承以防出事故。
（4）進漿量過少不宜運行，以免引起震動和料漿沉淀。
（5）停泵時應用清水沖洗以防堵塞。
（6）該型泵除了12PN型泥漿出口為水平以外，其它均為垂直向上。
（7）PN型泵必須加入一定量的軸封水，其水量一般為工作流量的1-3%，其水壓一般應大于工作壓力1公斤/厘米2。
（8）1PN、2PN、3PN、2PNL、3PNL轉向自電機方向看為順時針方向，4PN、6PN、8PN、10PN、12PN轉向自電機方向看為逆時針方向。
（9）該型泵一般情況下灌注使用。
（10）泵停車時不準倒轉。

PN泥漿泵技術參數

泵型號	流量 m 3 /h	揚程 m	轉速 r/min	允許汽蝕余量 m	泵效率 %	功率 kw		泵重量 kg	口徑 mm
						軸功率	配帶功率		吸入	排出
1PN	7.2 12 16	14 13 12	1430	0.53	21 30 35	1.3 1.41 1.5	3	120	50	25
2PN	30 47 58	22 19 17	1450	1.32	33 39 39	5.45 6.25 6.9	11	150	96	50
2PNL	30 47 58	22 19 17	1450	1.32	33 39 39	5.45 6.25 6.9	11	250	62	53
3PNL	54 108 151	26 21 15	1470	2.35	32 42 37	12 14.7 16.7	22	450	125	75
3PN	54 108 151	26 21 15	1470	2.35	32 42 37	12 14.7 16.7	22	280	90	85
4PN	100 150 200	41 39 37	1470	2.95	46 55 61	24.3 29 33.1	55	1000	150	100
4PN(1)	41.5 80 111	51 50 49	1470	1.92	23 36 44.5	25 30.2 33.1	55	1000	150	100
4PN(2)	52 100 138	51 50 49	1470	2.2	26 37 47	28 37 39	75	1000	150	100
6PN	230 280 320	27 26 25	980	2.59	56 60 62	30.2 33 35.2	75	2.59	200

卓力工礦是國內知名PN型泥漿泵生產廠家，有豐富的經驗為客戶提供高品質的PN型泥漿泵及完善的售后服務，如果您想了解最新PN型泥漿泵價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：PN型泥漿泵發貨時間？ PN型泥漿泵售后保障？ PN型泥漿泵訂貨需要提供什么信息？

產品標簽：PN型泥漿泵|
