KTC133礦用工作面通信控制裝置

      KTC133礦用工作面通信控制裝置，其組成設備為礦用本質安全型或礦用隔爆兼本質安全型設備，適用于煤礦井下有瓦斯和煤塵爆炸危險的環境，用于工作面的保護、控制、沿線通話、狀態顯示及語音報警等。

產品參數

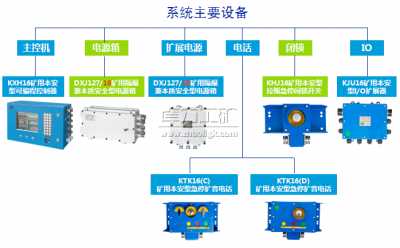

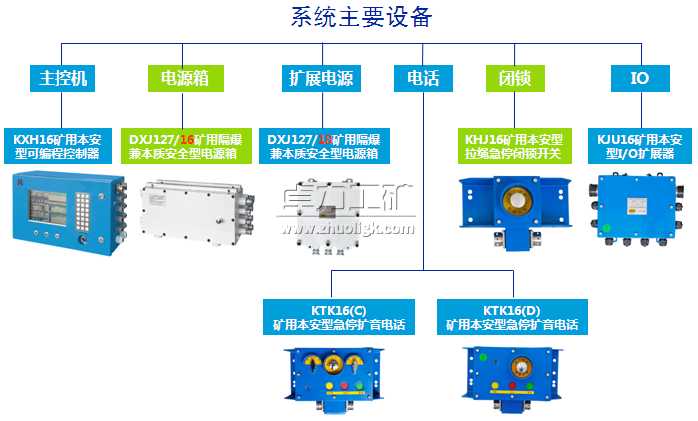

      裝置由KXH16礦用本安型可編程控制器、DXJ127/16礦用隔爆兼本質安全型電源箱、DXJ127/18礦用隔爆兼本安型電源箱、KJU16礦用本安型I/O擴展器、JXJ0.05/127礦用隔爆兼本質安全型變換箱、KHJ16礦用本安型急停閉鎖開關、KTK16(C)礦用本安型急停擴音電話、KTK16(D)礦用本安型急停擴音電話、電纜等組成，其中KXH16礦用本安型可編程控制器為系統核心部分。



項目	技術參數
開關量/頻率量輸入	系統內部的輸入口既可以用來檢測開關量（無電位接口）、也可以用來檢測頻率量，最大可以實現256個輸入口檢測。 本安開關量、非安開關量、頻率量輸入口的數量可根據用戶需要自由進行配置。
頻率量輸入信號	200～1000Hz
開關量輸出	系統內部最大可以實現256個開關量（無電位接口）輸出，其中包括本安開關量、非安開關量輸出。 本安開關量、非安開關量輸出口的數量可根據用戶需要自由進行配置。 本安輸出接點的容量：DC30V，100mA,非安輸出接點的容量：AC220V，5A（電阻性負載）。
數據傳輸	傳輸方式：異步方法，符合RS485標準
傳輸速率	1200/2400/4800/9600bit/s(bps)
顯示	10.4＇彩色液晶顯示器
操作	24個按鍵鍵盤，其中編程鍵與操作鍵是復用鍵
輸入電源	AC127V  50Hz
