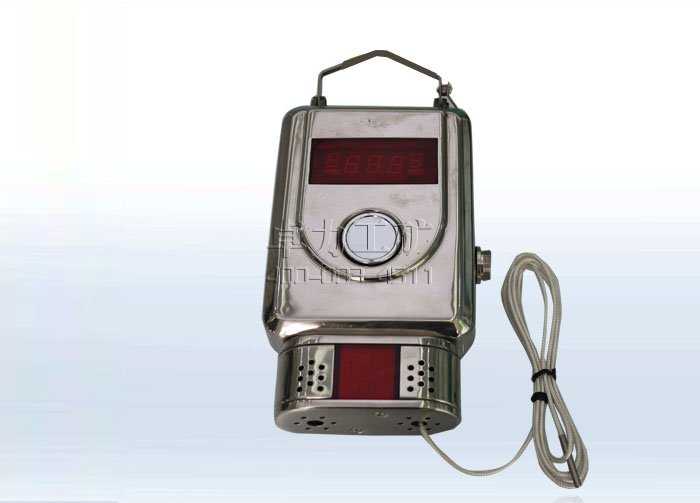

GWSD100/100礦用本安型溫濕度傳感器

GWSD100/100礦用本安型溫濕度傳感器

GWSD100/100礦用本安型溫濕度傳感器|礦用濕度傳感器

一、系統概述

GWSD100/100 礦用本安型溫濕度傳感器（以下簡稱傳感器）為礦用本質安全型儀器，,是我公司自 主研發的新產品。
GWSD100/100礦用溫濕度傳感器滿足了我國煤礦監測井下溫度濕度濃度的需要。它可以連續自動地將井溫度濕度轉換成標準電信號輸送給配接設備，并具有就地顯示沼氣濃度值，超限聲光報警等功能。GWSD100/100溫濕度傳感器經國家防爆檢驗機關進行聯機檢驗后, 可與國內各類型監測系統配套，適宜在煤礦采掘工作面、機電硐室，回風巷道等地點固定使用。
GWSD100/100礦用溫濕度傳感器是由單片機控制的智能復合型傳感器。該傳感器采用本安電路設計，適用于煤礦井下或地面具有爆炸危險的環境中，能夠?qū)ΦV井工作面或采區入、回風中的溫濕度進行連續檢測。該傳感器采用進口傳感元件，具有檢測靈敏度高、穩定性好、測量范圍寬、兼容性好以及非線性校正、液晶顯示等優點

GWSD100/100溫濕度傳感器型號意義
型號：GWSD100/100溫濕度傳感器；
G——傳感器；
WS——溫濕度；
D——電子；
100/100—— 測量范圍，100℃，100%RH。
外形尺寸：（長×寬×高）：278 mm×120 mm×52mm；
重量：1.2kg
外殼材質：不銹鋼

GWSD100/100溫濕度傳感器產品特點
1．采用單片微機和高集成數字化電路，使電路結構簡單，性能可靠，便于維修與調試。
2．采用新型開關電源,降低了整機功耗,增加了儀器傳輸距離。
3．增加了故障自檢功能,便于使用與維護。
4．設計了高強度外殼結構,增強了儀器抗沖擊能力。
5 .傳感器結構合理、堅固耐用，并設有便于懸掛或支撐的結構。

二、主要功能

主要用于煤礦井下環境（礦井工作面、采區入、回風巷和緊急避險系統等）中的溫濕度連續檢測， 以便監視火災的發生， 也可用于其他場所的溫濕度測量。 傳感器除了和本公司的 KJ70 煤礦監測系統配 合使用外還可以和其他煤礦監測系統相兼容；也可以獨立使用于多種礦用火災檢測系統。

三、使用環境條件

溫濕度傳感器在下列環境條件下應能正常工作：
a)環境溫度：0℃～+40℃；
b)平均相對濕度：不大于 95％（+25℃） ；
c)大氣壓力：80kPa～106kPa；
d)煤礦井下有瓦斯，煤塵等爆炸危險的環境；
e)無強烈震動和沖擊的地方；
f)無破壞金屬和絕緣材料的腐蝕性氣體的地方。
使用環境：適用于含有瓦斯或爆炸性危險混合氣體的煤礦井下。


四、主要技術指標

工作電壓：DC 18V

工作電流：≤150mA

測量范圍：
a）溫度：-5℃～100 ℃
b）濕度：(0～100) RH%


基本誤差：
a）溫度：≤±2.5%（F.S）
b）濕度：≤ ±10.0%（F.S）

輸出信號制式
（3 種輸出只可選擇其一，通過內部跳線選擇頻率或電流輸出）

頻率信號
a）頻率范圍：2 路，200Hz～1000Hz（溫度和濕度分別輸出）
b）脈沖寬度大于 0.3 ms，高電平狀態時的電壓不小于 3 V（拉出 2mA） ，低電平輸出狀態時的 電壓小于 0.5 V

RS485 信號
a) 傳輸接口：1 路
b）傳輸方式：RS485，主從式，半雙工； c) 傳輸速率：2400 bps
c）電壓峰峰值：2V～10V

電流信號：2 路，DC（1～5）mA（最大負載阻抗：500Ω）或DC（4～20）mA（最大負載阻抗：100 Ω）（溫度和濕度分別輸出）

聲光報警功能
a）警報聲級：報強度在距其1m 遠處的聲響信號的聲壓級應不小于80dB（A）
b）光信號應能在20m 處清晰可見
