超聲波液位計|超聲波液位計價格

在測量中超聲波脈沖由傳感器（換能器）發出，聲波經液體表面反射后被同一傳感器接收或超聲波接收器，通過壓電晶體或磁致伸縮器件轉換成電信號，并由聲波的發射和接收之間的時間來計算傳感器到被測液體表面的距離。 由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。

超聲波液位計可采用二線制、三線制或四線制技術，二線制為：供電與信號輸出共用；
三線制為：供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；
四線制為：當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。
直流或交流供電，具有4~20mADC，高低位開關量輸出。
量程范圍：0-50米，多種形式可選，適合各種腐蝕性、化工類場合，精度高，遠傳信號輸出，PLC系統監控。

產品特點
多脈沖低電壓多點發射發射電路，雙平衡抑制噪聲多點接收電路（QF-9000系列）：提高儀器可靠性，解決不物位不平整測量不準確的難題，并大大加強抗干擾能力，可在變電站發射塔附近穩定工作。
自動功率調整、增益控制、溫度補償。
先進的檢測技術，豐富的軟件功能適應各種復雜環境。
采用新型的波形計算技術，提高儀表的測量精度。
具有干擾回波的抑止功能保證測量數據的真實。
16位D/A轉換，提高電流輸出的精度和分辨率。
傳感器采用四氟乙烯材料，可用于各種腐蝕性場合。
多種輸出形式：可編程繼電器輸出、高精度4-20mA電流輸出、Rs-485數字通信輸出 分體超聲波液位 探頭

性能特點
具有抗干擾性強。可任意設置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量，開關量及RS485輸出，方便的與相關設施接口。
采用聚丙烯防水外殼。殼體小巧且相當堅固，具有優良的耐化學品性，對于無機化合物，不論酸、堿、鹽溶液，除強氧化性物料外，幾乎都對其無破壞作用，對幾乎所有溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均可使用。
重量輕、不結垢、不污染介質。
無毒性。可用于藥品、食品工業設備安裝，維修極為方便。

SGM超聲波液位計特點
SGM超聲波液位計價格低，體積小，重量輕，可用于食品，化工，半導體等行業對液體和散裝固體非接解式物位測量，可用于遠程物位監控和泵的控制
機械安裝時應注意：安裝應垂直于測是物表面，避免用于測量泡沫性質物體，避免安裝于距測量物體表面距離小于盲區距離（盲區：每臺產品會有一個標準，隨產品得知），應考慮束避開阻擋物質不與灌口和容器壁相遇，檢測大塊固體物應調整探頭方位，減少測量誤差

結構

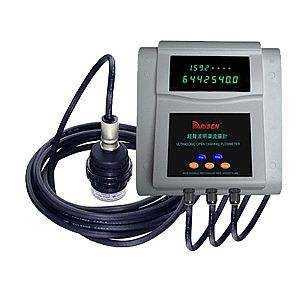

超聲波液位計由三部分組成：超聲波換能器、處理單元、輸出單元。
工作原理
超聲波物位計工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.
探頭部分發射出超聲波，然后被液面反射，探頭部分再接收，探
距離 [m] = 時間×聲速/2 [m]
聲速的溫度補償公式：
環境聲速= 331.5 + 0.6×溫度
安裝原理
超聲波液位計工作時，高頻脈沖聲波由換能器（探頭）發出，遇被測物體（水面）表面被反射，折回的反射回波被同一換能器（探頭）接收，轉換成電信號。脈沖發送和接收之間的時間（聲波的運動時間）與換能器到物體表面的距離成正比，聲波傳輸的距離S與聲速C和傳輸時間T之間的關系可以用公式表示：S=　CⅩT/2
安裝超聲波液位計時必須考慮超聲波液位計的盲區問題。當液位進入盲區后，超聲波變送器就無法測量液位了，所以在確定超聲波液位計的量程時，必須留出50公分的余量，安裝時，變送器探頭必須高出最高液位50公分左右。這樣才能保證對液位的準確監測及保證超聲波液位計的安全。
在實際使用中，因為安裝時考慮不周，液位計被水淹沒，致使液位計完全損壞。
一體型超聲波液位計主要參數
量程：0-3、5、8、10、15、20 、 30、 40、 50 100m (型號：QF-8000)
精度：0.25%
盲區：0.15-0.7m
工作溫度：-20℃-+60℃
壓力范圍：-1-16公斤（型號：QF-8000或者QF-9000系列）
電源：24VDC、220VAC
輸出：4-20mA、Rs-485
控制：二路繼電器
防護等級：IP68
顯示方式：12864點液晶顯示
耐腐型傳感器外殼
分體型超聲波液位計主要參數
量程：0-3、5、8、10、15、20m、30、40、50、60、70m （型號：QF-9000)
精度：0.25%
盲區：0.15-1.2m
工作溫度：變送器-20℃-55℃ 傳感器-25℃-80℃
壓力范圍：-1-16公斤（型號：QF-8000或者QF-9000系列）
電源：24VDC、220VAC
輸出：4-20mA、Rs-485
控制：四路繼電器
防護等級：IP68
顯示方式：12864點液晶顯示　耐腐型傳感器外殼采用四氟乙烯

技術參數
防爆型
測量范圍：0～70m
盲區：0.15m～1.2m
測量精度：±3mm或3～5‰，取其大者
重復精度：1‰
分辨率：1mm
頻率：40KHz / 24KHz
方向角：4°/ 6°（全角）
壓力：16個大氣壓以下
顯示：自帶LCD顯示液位高度
輸出：4～20mA、RS485協議
應用場合：防爆環境
供電電壓：DC24V 150mA
環境溫度：－20℃ ～ +60℃
防爆等級：Ex d（ia）ⅡBT4
耐酸耐堿型
測量范圍：0～70m
盲區：0.15m～1.2m
測量精度：±3mm或3～5‰，取其大者
重復精度：1‰
分辨率：1mm
頻率：40KHz / 24KHz
方向角：4°/ 6°（全角）
壓力：16個大氣壓以下
顯示：自帶LCD顯示液位高度
輸出：4～20mA、RS485協議
應用場合：酸堿等腐蝕性強的環境
供電電壓：DC24V/AC220V
環境溫度：－20℃ ～ +60℃
防護等級：IP65
普通非防爆型
測量范圍：0～50m
盲區：0.15m～1.2m
測量精度：±3mm或3～5‰，取其大者
重復精度：1‰
分辨率：1mm
頻率：40KHz / 24KHz
方向角：4°/ 6°（全角）
壓力：16個大氣壓以下
顯示：自帶LCD顯示液位高度
輸出：4～20mA、RS485協議
應用場合：非防爆環境
供電電壓：DC24V/AC220V
環境溫度：－20℃ ～ +60℃
防護等級：IP65

技術指標
量程：0.3～5m，0.3～8m,0.5～12m
盲區：<0.3m,<0.5 m
發射角：12° 最小顯示分辨率：1mm
精度：±0.3%×量程
顯示：四位八段：0.5英寸LED
工作頻率 ：20 KHz～43.0KHz（因型號規格而不同）
現場設置：通過物位儀按鍵完成 標定：出廠標定，可現場校準
模擬輸出信號：4～20mA負載>300Ω；0～5V；1～5V
數字輸出：RS485（支持Modbus） NPN開關輸出
工作電壓：DC12—24V 功耗<1.5W
外形尺寸：Φ83×145×M65
外殼材質：PP
重量：272g(5m)； 410g(12m)
安裝方式：外直管螺紋M65×1.5
防護等級：IP65
溫度：－10℃～60℃

應用領域
水及污水處理 ：泵房、集水井、生化反應池、沉淀池等[2]
電力、礦山：灰漿池、煤漿池、水處理等
應用
測量流量、液位、低表壓、真空和比重
兩線制最大量程可達30m
四線制最大量程可達40m
最小分辨率1mm
LCD/LED大顯示屏
智能信號處理技術
配有高低位雙繼電器（僅四線制）
全塑料防腐外殼（防護等級lP67）
專利的換能器結構（小量程物位計法蘭安裝時，對法蘭接管長度無要求）
簡單的按鍵設定參數（無需等待容器排空或加滿，無需附加的遙控器）
靈活的安裝方式（螺紋/法蘭、固定孔/支架）
交流或直流供電形式可選（僅四線制）

現場條件
環境溫度 : -10 ~ +60℃（低溫情況需特殊說明）
表殼保護等級 : IP65 適用于戶外安裝
適用測量的介質 : 適用于大部分液體及粉狀顆粒狀固體，弱酸，弱堿，強堿，低于40%的強酸。若在強酸應用場合，請與我司聯系，應使用防腐探頭。
容器壓力 : 0.7~3 bar
在下面的任何一種情況，要注意：
有泡沫的液體/固體
周圍有強電壓，強電流，強電磁干擾，盡量避免高電壓，高電流及強電磁干擾
大風和太陽直曬
強震動
超聲波液位計是由微處理器控制的數字物位儀表。在測量中脈沖超聲波由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，轉換成電信號。并由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。
