自動跟蹤定位射流滅火系統
ZDMS0.6/5S
ZDMS0.8/10S
使用說明書

概       述

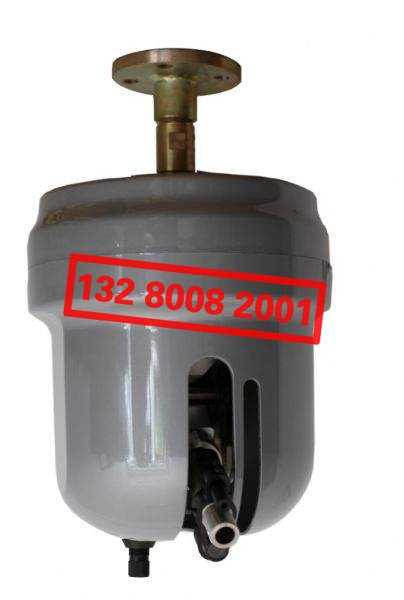

ZDMS自動跟蹤定位射流滅火裝置消防水炮，是針對現代大空間建筑的需要利用自然界的可燃物質在燃燒時所釋放出的大量的輻射線，自動跟蹤定位射流滅火裝置消防水炮是利用紅、紫外傳感器、計算機、機械傳動、遠程通訊等技術，通過一整套電子控制電路構成的高度智能化的現代消防。它可以在被保護的三維空間內，全方位地進行巡回掃描尋的，精確定位，并驅動滅火裝置迅速準確地瞄準火源，繼而自動啟泵、開閥，射水滅火，瞬時間即可把剛剛初燃的火源撲滅，確保把火災的苗頭扼滅在初萌狀態，真正地做到“防患于未然”！ 自動跟蹤定位射流滅火系統，具有探測距離遠，保護面積大，噴射流量大，靈敏度高，響應速度快，智能化、自動化水平高，滅火時間短等眾多優點，能夠極大地消除火災給人們帶來的危害，為保護人民的財產和自身生命安全不再遭受到火災的困擾。

一、系統組成
ZDMS自動跟蹤定位射流滅火系統是由自動消防水炮、消防管道、水流指示器、電磁（動）閥、檢修閥、現場視頻CCD、火災探測組件、現場區域控制箱、聲光報警器、手動報警按鈕、手動控制器、火災報警控制器、視頻圖像記錄儀、消防水泵、儲水池、水泵接合器，線纜等組成。
二、系統安裝
1. 自動跟蹤定位射流滅火裝置的安裝
1.滅火裝置（以下簡稱水炮）管路設備安裝
滅火裝置管路部件安裝順序如下圖：
(3)如下圖：在兩管法蘭之間放入密封圈后依次將法蘭孔對齊，然后將放上一個平墊的螺絲從一側插入安裝孔，再在另一側放上平墊，旋上螺母后用扳手?jǐn)Q緊到適當程度，其它孔按相同方法完成
(3)如下圖：安裝固定支架，值得注意的是因?yàn)榘惭b環境不同，固定支架有不同的安裝樣式，需根據現場情況選擇最適合的安裝樣式。供水管路的施工方法應嚴格按照管路安裝規范進行。
(4)安裝完成后，在水炮外殼箭頭標注處插好紫外管，如下圖：
2. 滅火裝置管路安裝注意事項
（1）水炮和相關組件應在管道安裝完畢并進行沖洗試壓后進行安裝。安裝前應妥善保管，并采取相應的防塵、防潮、防腐措施。
（2）保護范圍內不宜有障礙物遮擋水炮的探測、定位，水炮周圍0.5米范圍內不得有任何障礙物，以免影響水炮旋轉（如上圖）。水炮噴水時，后坐力約為750N,安裝時要考慮管網的承重能力和穩固性。
（3）必須保證電磁閥安裝水平，進水口方向正確！必須保證水炮安裝法蘭對接面的水平！
（4）安裝時禁止直接旋轉水炮殼體或強行扳動噴水嘴,以免對內部零件造成損壞。
（5）安裝時每臺控制箱對應的水炮炮號不能重復（詳見控制箱外部標簽和水炮底部炮號序號）。
2 、現場區域控制箱外形及安裝孔尺寸
現場區域控制箱外形及安裝孔尺寸如下圖(單位mm)：
  現場控制箱應安裝于距離地面約1.5m高，且能夠看到水炮狀態的位置。
3.系統布線
（1）水炮到現場區域控制箱：RVV3x1.5(水炮電源線220V)+RVSP2x1.5(水炮控制線）
（2）電磁閥到現場區域控制箱：RVV2x1.5(電磁閥電源線）
（3）現場區域控制箱到末端試水裝置：RVV3x1.5(末端試水裝置電源線)+RVSP2x1.5(信號總線)
（4）現場區域控制箱到消防報警主機：RVV3x2.5(電源線)+RVSP2x1.5(信號總線)+RVSP2x1.5(遠程控制線)
（5）水炮到消防報警主機：SYV-75-5(視頻線)。（水炮不帶視頻時，則不需布視頻和遠程控制線，系統也不具備遠程控制功能）
（6）消防報警主機到水泵房：RVV4x1.5(啟泵線，啟泵反饋線）。
注意：本系統中所有控制和信號線纜應采用雙絞屏蔽線纜。此線纜為弱電線纜，不能與電磁閥電源線共管敷設，采用線槽敷設時，須采用分隔線槽。
四. 系統接線
1. 水炮及電磁閥接線
   水炮自帶線纜長約1.5米（其中3芯線纜為電源線，紅色火線，黑色零線，黃色地線；雙絞線為控制線，紅色為正極，黑色為負極），與增設線纜對接時，各線頭須焊接后分別絕緣包裹，并做好顏色記錄。(本公司配備220V轉12V直插式攝像頭電源適配器,可與水炮電源線并聯)
注意：由于水炮需360度旋轉，電纜線必須預留足夠長度，否則會損壞設備！
2. 現場區域控制箱接線
如上圖：水炮、電磁閥線纜分別接在圖中對應位置；右側開閥反饋接信號模塊(輸入模塊）9、10號端子，信號總線接模塊2、4號端子；遠程控制線接左下角中控485位置，與遠程手動控制盤自帶線對接；本系統區域控制箱最多同時控制4臺水炮，在控制多臺時，應注意電磁閥序號與水炮炮號對應。
3. 末端試水裝置接線
如上圖：探測器與電磁閥分別接在智能解碼器對應位置；開泵信號接輸入模具9、10號端子，信號總線接模塊2、4號端子。
4. 聯動報警主機接線
如上圖：交流220V輸出到現場區域控制箱；信號總線與所有信號模塊（輸入模塊）2,4號端子并聯；開泵輸出到水泵控制柜，泵房反饋接繼電器常開輸入；24V輸出到遠程手動控制盤。
水炮視頻線依次與硬盤錄像機視頻接口對
硬盤錄像機設置使用詳見說明書，設置密碼：zq123456.

三、系統使用
1、滅火裝置手動測試
（1）確認接線無誤后依次打開現場區域控制箱電源開關、水炮電源開關、信號開關。
（2）水炮通電后為手動狀態（面板上對應炮號的自動指示燈不亮，此時自動無效），如下圖：
（3）先按“選炮”鍵選擇要操作的炮號，按“上” 、“下”、“左” 、“右”鍵或撥動遙感方向?qū)⑺趪娮燹D(zhuǎn)動對準著火點，按“開閥”鍵開啟電磁閥，同時聯動主機起泵（此時對應炮號的開閥指示燈亮起）。水炮出水后，再次調整噴嘴位置，讓水柱對準著火點。
（4）滅火完成后，按“開閥”鍵關閉電磁閥（此時對應炮號的開閥指示燈滅），此時需在主機上復位停泵。
2、滅火裝置自動測試
（1）將要測試的水炮轉換成自動狀態（對應炮號自動指示燈亮起），打開信號開關。
（2）在此臺水炮保護區域內置直徑大于700毫米火盆一個，注于低于盆口約100毫米的清水，加入約500ML汽油。
（3）點火后水炮將自動尋找火源同時開閥、啟泵并射流滅火。
（4）大約3分鐘后水炮自動關閉電磁閥、自動復位，繼續處于監視狀態，同時主機復位關泵。
注意：在工程沒有完全交接，現場有使用電焊等設備時，需將滅火裝置全部置于手動狀態或關閉電源，否則因受干擾而引起滅火裝置誤動作造成損失，本公司不予負責！
3、末端試水裝置測試
（1）通電后，火焰探測器處于監視狀態（指示燈閃爍）。
（2）在距離探測器探測面約50厘米處開啟打火機并持續約5秒鐘，探測器接收信號后啟動電磁閥并啟泵（此時探測器指示燈常亮）。
（3）約2分鐘后，將自動關閉電磁閥，探測器重回監視狀態。此時主機需復位停泵。
4、報警主機使用
（1）確認接線無誤后開啟電源(出廠前已編輯過聯動邏輯關系，如需重新編輯，參見主機說明書)。
（2）測試時聯動時按“消音”消音，按“復位”鍵復位及關泵（密碼119）。
5、遠程控制
遠程控制是通過觀察監控畫面，利用手動控制盤對水炮實施遠程手動控制。
1） 手動控制盤接線
   手動控制盤自帶4芯線，紅色、黑色與主機內24V輸出對接，紅色正極，黑色負極；黃色、綠色與現場控制箱中控485加長線對接，黃色正極，綠色負極。
2）手動控制盤操作
（1）接線通電正常后，窗口顯示0001，選擇需要操作水炮遠控地址按“確認”鍵，再長按“*”鍵至綠色指示燈亮起。
（2）此時可根據監控畫面對水炮進行手自動轉換、調整炮口位置、開關閥門的操作。
（3）此臺水炮操作完成后，長按“*”鍵至綠色指示燈熄滅。
（4）重新選擇其它水炮的遠控地址，重復上述操作進行遠程控制。
備注：水炮遠程地址碼為：1--水炮總數量，不等同水炮炮號。（出廠前已設好，見控制箱內部標簽）
