KJ128A礦用人員管理系統

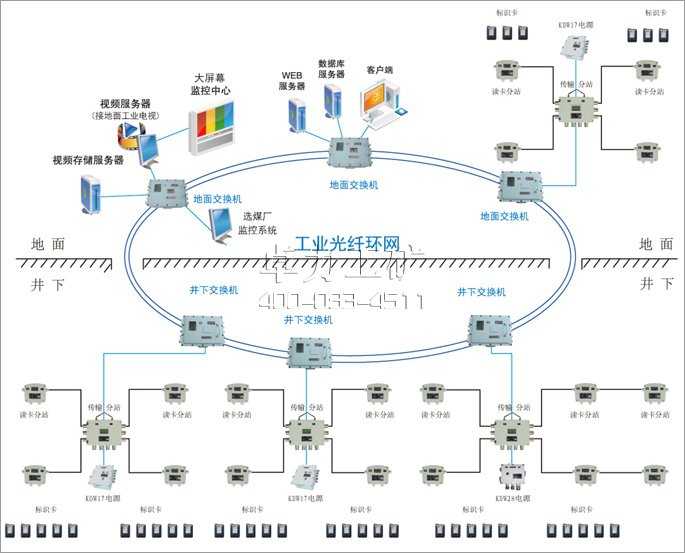

KJ128A人員管理系統在環網中的應用

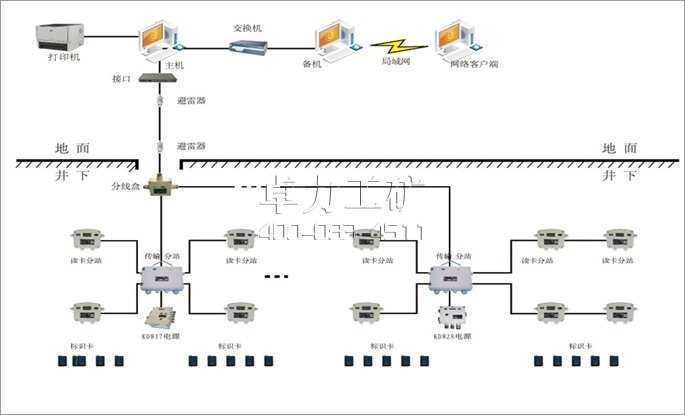

KJ128A人員管理系統應用示意圖





● 概述



KJ128A礦用人員管理系統是專為礦井設計的新產品，用來實時監測流動人員、流動車輛的數量、區域、方向、時間等。為人員、車輛的生產管理、考勤統計、安全保障提供可靠的依據。

1.1  型號及含義
產品型號應符合MT/T286規定
1.2  環境條件
1.2.1  用于機房、調度室的設備，應能在下列條件下正常工作：
         a）環境溫度：0℃～40℃
    b）平均相對濕度: ≤95%RH（＋25℃）
    c）大氣壓力：80kPa～106kPa
d）GB/T2887 規定的塵埃，照明，噪聲，電磁干擾和接地條件
e) 溫度變化率：小于10℃/h，且不得結露

1.2.2  除有關標準另有規定外，系統中用于煤礦井下的設備應在下列條件下正常工作
         a) 環境溫度：0℃～40℃
    b) 平均相對濕度: ≤95%RH（＋25℃）
    c) 大氣壓力：80kPa～106kPa
    d) 有甲烷、煤塵等爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體


● 系統組成及工作原理

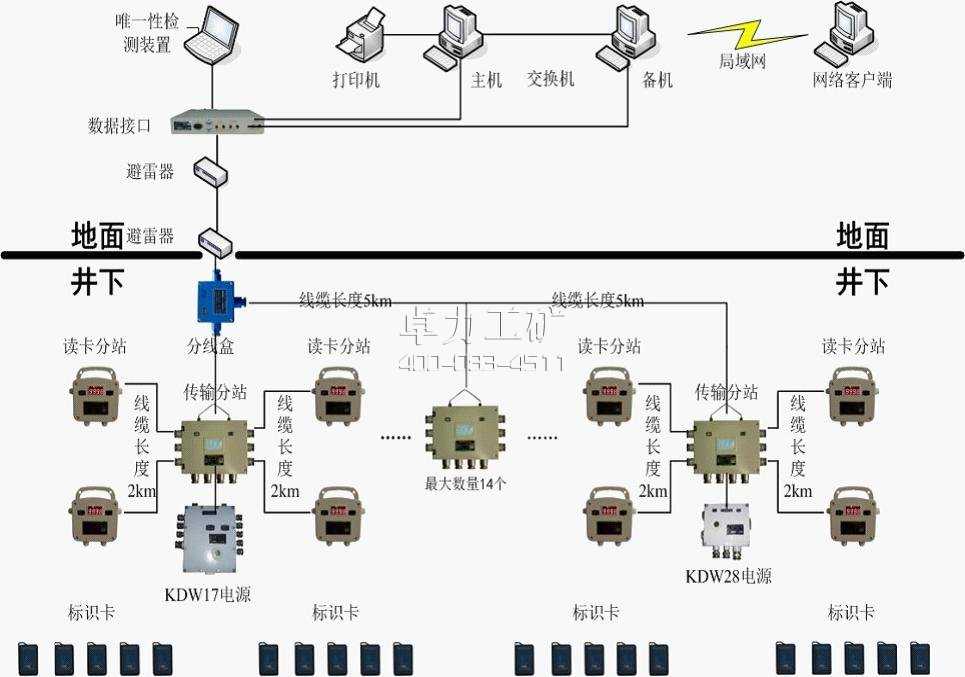

    KJ128A礦用人員管理系統由地面主備機、KJ70N-J型數據傳輸接口（KJ70N-J（B）型數據傳輸接口）、KJ128A-F型傳輸分站（KJ128A-F（A）礦用本安型傳輸分站）、KJ128A-F1型讀卡分站（KJ128A-F1（A）礦用本安型讀卡分站），KJ128A-K2 （KJ128A-K3）型標識卡、KDW17型礦用隔爆兼本安電源、KDW28-18型礦用隔爆兼本安不間斷電源、避雷器（機房出口和入井口各安裝一個）、傳輸電纜、接線盒等組成。如圖：

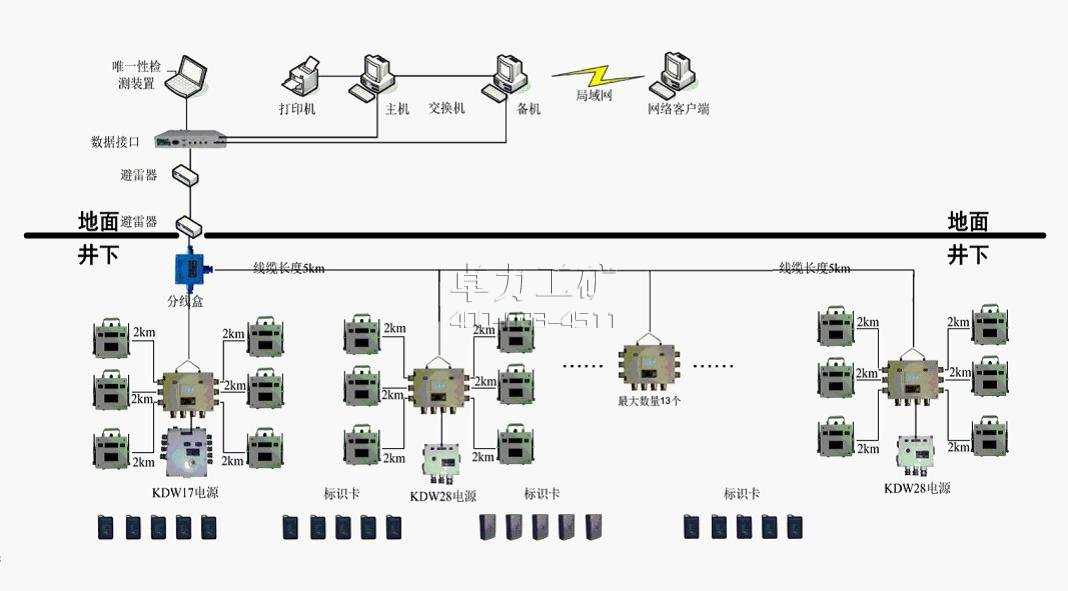

或



井下人員所攜帶標識卡，間斷發射代表身份特征的射頻信號，當攜帶標識卡的人員經過讀卡分站的天線時，讀卡分站會自動記錄人員信息，并以LED及蜂鳴器提示攜卡人員，并實時傳送到傳輸分站，再由傳輸分站傳輸?shù)奖O(jiān)控主機；然后經主機軟件進行處理、分析，使井下每個人員攜帶標識卡的具體位置、方向、時間均得到實時監測、處理、存貯，以通過操作人員查詢、顯示、打印。


● 系統特點及功能



系統由傳輸分站、讀卡分站，標識卡，隔爆兼本安電源、地面監控主機、傳輸接口、接線盒和傳輸電纜等組成，具體系統設備明細見表1：
 主要功能：
a) 井下人員實時動態跟蹤、位置自動顯示。傳輸分站以LCD形式顯示當前時間、傳輸分站標號，各讀卡分站狀態；讀卡分站以LED和蜂鳴器形式提示員工已被檢測；
b) 井下人員運行軌跡回放；
c) 區域某一歷史時刻井下人員分布；
d) 人員目標的考勤、統計、存儲、打印；
e) 井下出現事故，可據本系統提供的準確位置信息實施人員搜索救護，使損失降到最低點，保障安全的水平得到提高；
f) 自診斷功能，系統出現故障時，傳輸分站至少可存貯2小時數據。當排除故障后，自動將所存貯的信息傳至地面計算機。；


● 主要電氣性能



1. 傳輸性能
1.1 計算機到KJ70N-J型數據傳輸接口或KJ70N-J（B）型數據傳輸接口 傳輸方式：RS232，傳輸速率：1200bps。

1.2 數據傳輸接口到傳輸分站
     傳輸方式：RS485，傳輸速率：1200bps。

1.3 傳輸分站到讀卡分站
    傳輸方式：RS485，傳輸速率：2400bps。

1.4 讀卡分站到標識卡
    KJ128A-F1讀卡分站到KJ128A-K2標識卡：傳輸方式：O-QPSK ，無線工作頻率：(2.405±0.05)GHz；  KJ128A-F1（A）礦用本安型讀卡分站到KJ128A-K3標識卡：傳輸方式：O-QPSK ，無線工作頻率：(2.405±0.05) GHz
2. 監測動目標數量：不小于8000個
   3. 最大監控容量：
    系統采用總線型網絡結構。系統最多可接入16個傳輸分站設備（KJ128A-F型傳輸分站或KJ128A-F(A)礦用本安型傳輸分站）；其中KJ128A-F型傳輸分站設備可接入KJ128A-F1讀卡分站1～4個；其中KJ128A-F(A)礦用本安型傳輸分站設備可接入KJ128A-F1(A)礦用本安型讀卡分站1～6個；系統最大可管理標識卡不少于8000；供電電源：KDW17型礦用隔爆兼本安電源；KDW28-18型礦用隔爆兼本安不間斷電源，地面設備使用交流220V供電。


序號	設備材料名稱	規格型號	單位	數量	備注
一、	地面設備
1	工控機	P4 3.0G/1G/160G	臺
2	數據傳輸接口	KJ70N-J	臺
3	人員管理系統軟件	KJ128A	套
4	避雷器	歐申	個
5	UPS	山特	套
6	打印機	HP	臺

序號	設備材料名稱	規格型號	單位	數量	備注
一、	井下設備
1	傳輸分站	KJ128A-F	臺
2	讀卡分站	KJ128A-F1	臺
3	標識卡（可更換電池型）	KJ128A-K2	個
5	礦用隔爆兼本安電源	KDW17	臺
6	系列礦用隔爆兼本安不間斷電源	KDW28-18	臺		（注：選用）
7	分線盒（三通）	JHH-3	個
8	分線盒（兩通）	JHH-2	個
9	電纜	MHYV系列	米
10	配套工具	萬用表、螺絲刀、斜口鉗	套
