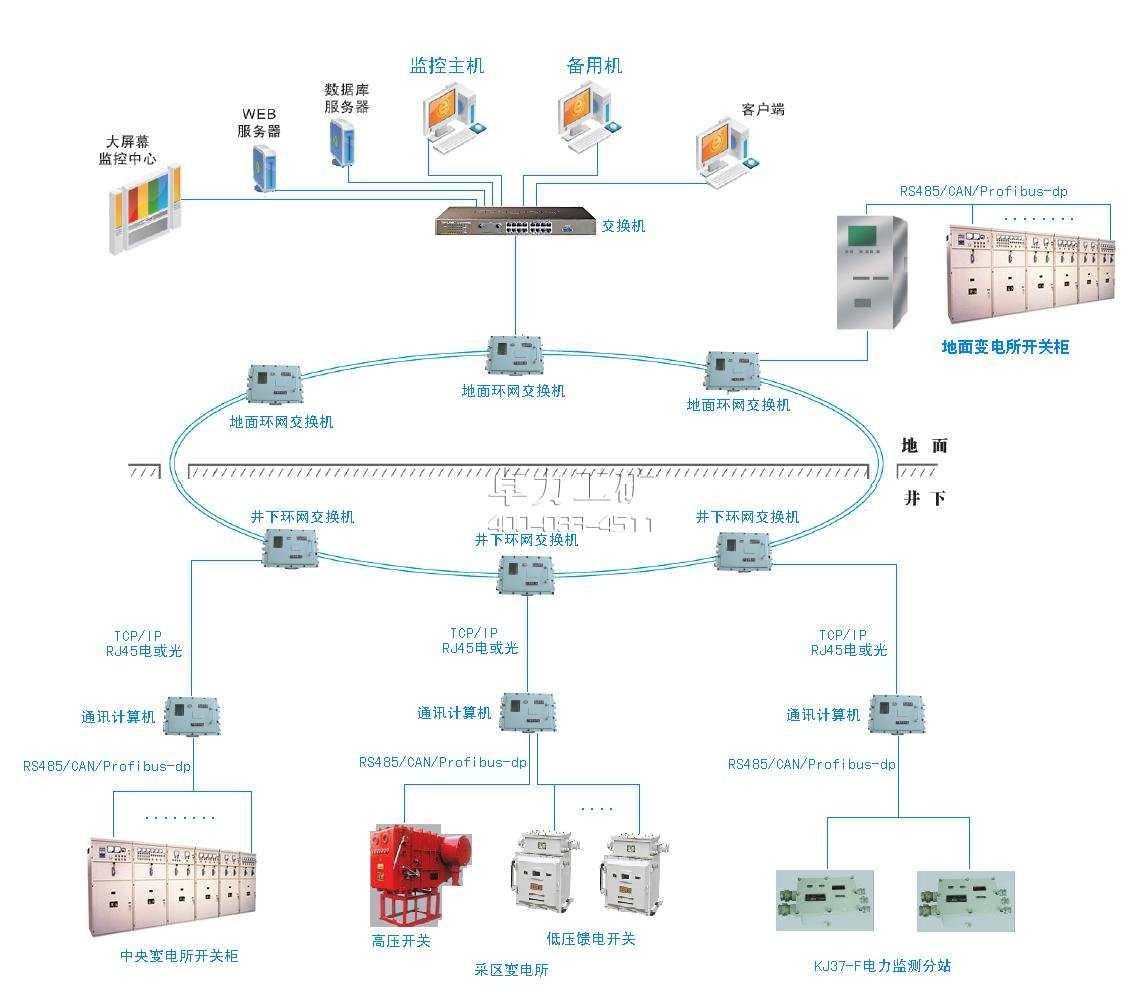

KJ644煤礦供電監控系統

●系統功能

1　數據采集
1.1  系統具有監測電網電壓、電流、有功功率、無功功率、功率因數及報警等功能。
1.2  系統具有斷路器開關狀態、繼電器動合狀態、繼電器動斷狀態、風電瓦斯閉鎖、隔離開關閉合狀態等及報警功能。
2　控制
2.1　系統具有地面中心站手動遙控斷電/復電功能，并具有操作權限管理功能和操作記錄功能
2.2  遙測值達到或超過報警值、單相接地、兩相短接等，進行文字提示報警；遙測值達到或超過報警值、單相接地、兩相短接時，自動解列被控設備電源并閉鎖；遙測值低于報警值、單相接地解除、兩相短接解除時，自動并列被控設備并解鎖；
2.3  系統具有遠程參數設置功能，包括：對各個繼電保護裝置的系統定值進行召喚、整定、固化等操作
3　數據存儲和查詢
3.1 歷史數據查詢：系統所接開關綜合保護器及電力分站檢測數據的存儲及查詢，并產生報表及歷史曲線，曲線可調整大小。所有數據可以存儲一年。
3.2 設備運行異常信息存儲及查詢
3.3 設備運行參數的存儲及查詢
4　屏幕顯示及打印
4.1　系統必須具有列表顯示功能：
　　a）遙測量及相關顯示內容包括：名稱、實時值、單位等；
　　b）遙信量顯示內容包括：名稱、實時值等；
　　c）遙調量顯示內容包括：名稱、描述、工程值、設定值、單位、備注等
4.2　系統必須具有遙測量曲線圖顯示功能等，在X軸表示時間、Y軸表示實時值。
4.3　系統必須具有變電站接線圖，并在接線圖上顯示電流、電壓、有功功率、無功功率、功率因素、斷路器開斷狀態、設備通訊狀態等。接線圖可以放大、縮小、漫游等。
4.4　系統必須具有開合閘事件告警、遙測值越位告警提示。
4.5　系統必須具有在線路維修時，對該線路的開閘的斷路器進行鎖定，要求掛牌禁止合閘操作，線路維修完畢后，經確認后才摘牌進行合閘操作。
4.6　系統必須具有事件追溯查詢功能等。
4.7  系統必須具有遙測信息查詢、曲線顯示等。
4.8  系統必須具有遙信變位告警、遙測值越位查詢等。
4.9　系統必須具有報表、曲線、柱狀圖、狀態圖、接線圖、初始化參數等召喚打印功能。報表包括：遙測量日（班）報表、遙測量月報表、遙測量年報表、遙測量統計值歷史記錄查詢報表等。
6　人機對話
　　系統必須具有人機對話功能，以便于系統生成、參數修改、功能調用、控制命令輸入等。
7　自診斷
　　系統必須具有自診斷功能。當系統中繼電保護裝置、電力分站、環網交換機、傳輸電纜等設備發生故障時，報警并記錄故障時間和故障設備，以供查詢及打印。
8　雙機切換
系統具有手動主備機切換功能，保證系統正常運行。
9　備用電源
系統必須具有備用電源。當電網停電后，保證KJ644煤礦供電監控系統正常運行。
10　數據備份
　　系統必須具有數據自動備份功能。
11　遙測超限報警和開關變位報警
　　系統必須具有遙測超限報警、開關變位報警功能。
