KT418礦用無線通信子系統

詳細用途

煤礦3G無線多媒體綜合通信系統是集礦用無線通信系統、礦用廣播通信系統和人員管理定位系統于一體的具有可持續性和高擴展性的多網融合技術，是一個集語音通信、人員定位、數據傳輸、多媒體廣播通信和視頻通話等多功能于一體的綜合網絡。該綜合系統以礦用無線通信系統為核心網絡平臺，通過RJ45口、光口、無線TD通信等接口可接入礦用廣播通信系統、人員管理定位系統、安全監測類系統。
　　礦用工業綜合自動化網絡平臺
　　本系統支持環形組網技術，可提供總傳輸速率不大于10Mbps TCP/IP協議業務的數據上傳，解決了人員定位、緊急擴播、安全監測等傳統業務的數據上傳需求。
　　有線無線一體化通信調度平臺
　　有線無線語音的融合調度，高速的3G通道可承載移動視頻監控、可視通話、礦山綜合信息應用等業務，滿足礦山企業的管理需求。
　　礦山統一消息預警平臺
　　將礦井綜合自動化、遠程聯網、安全/人員監測系統中各類超限報警信息和礦井主要安全、生產、經營信息進行集中管理、分級處理;并根據需要發送到相關管理人員的手機終端。

技術特點

兩級設計
　　引入基站控制器單元，1根光纜拉到井下，通過基站控制器就可下靈活部署高達48個本安型基站。而傳統架構井下基站光纖都需要連接到地面，因此大大降低施工難度，增強井下基站部署能力。
　　環形組網
　　為了滿足井下通信可靠性要求，井下基站支持環形連接，在無線基站間連接光纖出現單點故障的情況下，不影響通信，系統自動切換至備份鏈路。
　　接口豐富
　　無線基站預留了以太網接口，為使用以太網接口的設備提供了傳輸網絡，不必再單獨鋪設傳輸線，簡化布線節省成本;各種傳感設備可以通過3G無線網關方便快捷的接入本網絡。
　　多礦區組網
　　主礦區部署方式與單礦區組網方案一致。
　　各分礦區基站通過交換傳輸設備連接到主礦區網絡控制器即可實現跨礦區調度。
　　所有節點統一調度，用戶直播分機號即可通話，用戶感覺不到地理差異。
　　本質安全
　　基站符合本質安全型防爆要求，部署方便靈活。

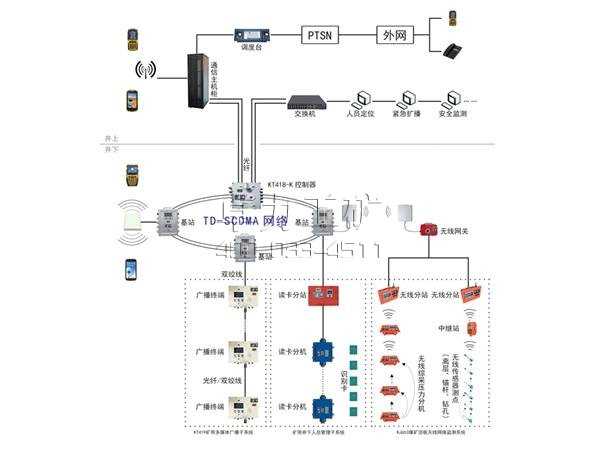

系統組織
