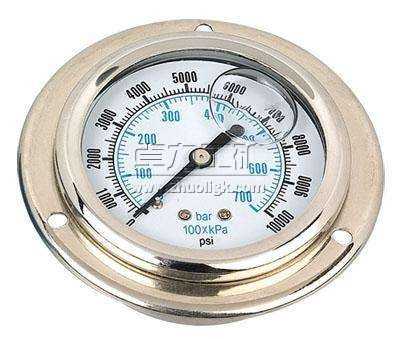

不銹鋼耐震壓力表外殼與內部原件均采用不銹鋼材質制成，在表體內充裝硅油，使壓力表的指針起到減震、抗震的作用。
不銹鋼耐震壓力表即有耐震壓力表的耐震性能,又具有不銹鋼壓力表的耐腐蝕性能,不銹鋼耐震壓力表適用于工礦現場振動性較大，并且被測量的介質具有腐蝕性的場合。

測量范圍
為了保證彈性元件能在彈性變形的安全范圍內可靠地工作，在選擇壓力表量程時，必須根據被測壓力的大小和壓力變化的快慢，留有足夠的余地，因此，壓力表的上限值應該高于工藝生產中可能的最大壓力值。在測量穩定壓力時，最大工作壓力不應超過測量上限值的2/3；測量脈動壓力時，最大工作壓力不應超過測量上限值的1/2；測量高壓時，最大工作壓力不應超過測量上限值的3/5。一般被測壓力的最小值應不低于儀表測量上限值的1/3。確保儀表測量結果的精確度和靈敏度。
根據被測參數的最大值和最小值計算出儀表的上、下限后、不能以此數值直接作為儀表的測量范圍。我們在選用儀表的標尺上限值時，應在國家規定的標準系列中選取。中國的壓力表測量范圍標準系列有：-0.1-0.06,0.15;0-1,1.6,2.5,4,6,10X10" MPa（其中n為自然整數.可為正、負值）。


型號及外形尺寸

型號[2]	外形尺寸mm
	A	B	C	D	d	d0	G/Rc
YTFN-50Z	29	24	24	0	50	/	14×1.5
YTFN-60	31	32	32	14	60	/
YTFN-60T	31	32	32	15	75	3.4
YTFN-60Z	30	32	32	0	/	/
YTFN-60ZT	30	32	32	0	75	3.4
YTFN-100	44	45	45	18	100	/	20×1.5
YTFN-100T	44	46	46	19	118	5.5
YTFN-100Z	43	45	45	34	/	/
YTFN-100ZT	43	45	45	44	118	5.5
YTFN-150	50	47	47	19	149	/	20×1.5
YTFN-150T	50	48	48	20	165	5.5
YTFN-150Z	51	47	47	55	/	/
YTFN-150ZT	51	47	47	55	165	5.5
注：連接螺紋可按要求訂貨．

精度等級
根據工藝生產允許的最大絕對誤差和選定的儀表最程、計算出儀表允許的最大引用誤差，在國家規定的精度等級中確定儀表的精度。一般來說，所選用的儀表越精密，則測量結果越精確、可靠。但不能認為選用的儀表精度越高越好.因為越精密的儀表一般價格越貴，操作和維護越費事。因此，在滿足工藝要求的前提下，應盡可能選用精度較低、價廉耐用的儀表。
不銹鋼耐震壓力表技術指標

表盤直徑	標度范圍(MPa)	精度度等級(%)
￠50	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	2.5
￠60	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	2.5 (1.6)
￠75	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)
￠100	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)
￠150	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)

注：括號內的精度等級僅供特殊訂貨。
使用環境溫度：-25~70℃
溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)
抗工作環境振動：V·H·4級　
耐震型外殼防護等級：IP65

系統材質

零件名稱	材料牌號　Material Mark
接頭　Connector	0Cr18Ni9(304)	OCr17Ni12Mo2(316)
彈簧管　Spring Pipe	0Cr18Ni9Ti(321)	OCr17Ni12Mo2(316)
外殼　Shell	oCr18Ni9

安裝事項
1． 儀表使用環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20 5℃時，須計入溫度附加誤差。
2． 儀表必須垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。
3． 儀表正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量最低都不應低于下限的1/3，測量真空時真空部分全部使用。
4． 使用時如遇到儀表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或聯系生產廠家維修。
5． 儀表應避免震動和碰撞，以免損壞。
6． 訂貨時請注明：儀表型號及名稱；儀表的測量范圍；儀表的精度等級偏離正包裝要求和其它。
7． 不銹鋼耐震壓力表不適用于外界有氧、氯、硝酸和過氯化氫等強氧化劑環境。

卓力工礦是國內知名不銹鋼耐震壓力表生產廠家，有豐富的經驗為客戶提供高品質的不銹鋼耐震壓力表及完善的售后服務，如果您想了解最新不銹鋼耐震壓力表價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
