YN-50/60/100/150防震壓力表

　　YN-50/60/100/150防震壓力表適用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷，儀表指示穩定清晰。測量對銅和銅合金無腐蝕性介質的壓力。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

YN-50/60/100/150防震壓力表說明書

YN-50/60/100/150防震壓力表

YN-50/60/100/150防震壓力表|防震壓力表

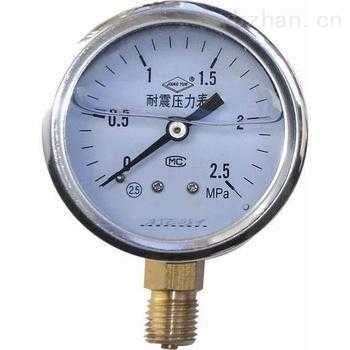

防震壓力表是指表殼內灌充液的直接指示式壓力表或表殼內有灌充液并帶阻尼器的直接指示式壓力表。

YN-50/60/100/150防震壓力表適用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷，儀表指示穩定清晰。
防震壓力表廣泛應用于機械、石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。

YN系列防震壓力表的型號命名：

YN系列防震壓力表的技術參數：

型號	結構形式	精確度%	測量范圍 MPa
YN-50Z	軸向無邊	±2.5	0～0.16;0～0.25;0～0.4;0～0.6;0～1.0 0～1.6;0～2.5;0～4;0～6;0～10; 0～16;0～25;0～40;0～60
YN-60 YN-60T YN-60Z YN-60ZQ	徑向無邊徑向帶后邊軸向無邊軸向帶前邊
YN-100 YN-100T YN-100Z YN-100ZQ	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±1.6	-0.1～0;-0.1～0.06;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4; 0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.6 0～2.5;0～4.0;0～6.0;0～10;0～16 0～25;0～40;0～60
YN-150 YN-150T YN-150Z YN-150ZQ	徑向無邊徑向帶后邊軸向無邊軸向帶前邊
注：軸向可按要求帶方形前邊。

使用工作溫度：-5℃~55℃；-25℃~55℃

使用工作環境振動頻率不大于25Hz，振幅不大于1mm

儀表執行標準：Q/320211 DGH01-2003

防震壓力表的外形尺寸：

防震壓力表外形尺寸示意圖

型號	外形尺寸 mm
A	B	C	D	d	d0	M
YN-50Z	29	24	0	50	/	/	14X1.5
YN-60	31	32	14	60	/	/
YN-60T	31	32	15	75	3.4
YN-60Z	30	32	0	/	/
YN-60ZQ	30	32	0	75	3.4
YN-100	44	45	18	100	/	/	20X1.5
YN-100T	44	46	19	118	5.5
YN-100Z	43	45	34	/	/
YN-100ZQ	43	45	44	118	5.5
YN-150	50	47	19	149	/	/	20X1.5
YN-150T	50	48	20	165	5.5
YN-150Z	51	47	55	/	/
YN-150ZQ	51	47	55	165	5.5
注：連接螺紋可按要求訂貨

使用與訂貨須知：

使用中因環境溫度過高，儀表指示值不回零位，可用細針在儀表橡皮塞上通一小孔，使儀表內腔與大氣相通即可。

工作環境應無腐蝕性氣體。

訂貨請說明名稱、型號及測量范圍。
