氣動隔膜泵結構及工作原理

氣動隔膜泵是以壓縮空氣為動力，通過膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵。

氣動隔膜泵工作原理：
以壓縮空氣為動力，氣流推動閥芯往復換向，是壓風交替進入左右氣腔，推動膜片凹凸往復運動，使工作腔內產生壓差從而達到吸、排水的目的。由于動作部分與被輸送的物質不相接觸，避免了堵塞，這樣就提高了泵的排污能力和使用壽命，該泵還能夠輸送各種液體和帶顆粒狀物的混水。

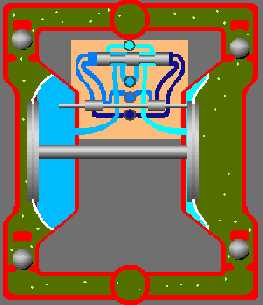

QBY型氣動隔膜泵工作原理(動畫)
在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
氣動隔膜泵工作原理及隔膜泵工作原理圖
    氣動隔膜泵連接壓縮空氣后，氣閥控制壓縮空氣推動膜片1，向右移動，同時膜片會擠壓右膜腔室中的介質從而將介質排出泵腔。膜片不僅起輸送介質的作用，同時在氣動隔膜泵腔中起隔離壓縮空氣和介質。當一個膜片被壓縮空氣推向遠離中間體時，與此同時通過連桿鏈接的另外一個膜片移向中間體=其中，處于高壓中的連桿其作用是連接位于兩個模腔室中的膜片。當膜片2移向中間體時，膜片后面的高壓空氣通過閥門的換向通過消音器被迫排放到外界。當膜片2移向中間氣閥時，氣動隔膜泵入口產生真空并通過大氣壓力將介質壓八泵的進口中。此時，氣動隔膜泵的進口閥球會被抬高而離開閥座，保證介質很輕松的通過進口管路而充八泵腔中。

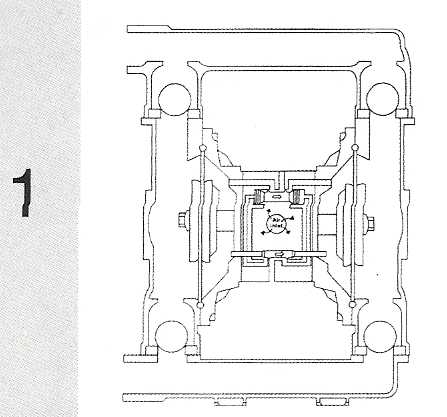

氣動隔膜泵工作原理圖1

     當膜片1位于高壓空氣下時，膜片1隨著沖程慢慢的移動到最大位置。同時，通過氣閥控制壓縮空氣慢慢充人膜片2后面的空間。此壓縮空氣勢必將推動膜片2慢慢遠離中間體，通過連桿的連接，膜片1開始移向中間體。，膜片2將擠壓膜腔室中介質并通過水力作用在進口處的閥球上，使得閥球和闊座的接觸后而封閉進口管路。同時，同樣的水力作用在出口處球閥上并提升球閥，打開出口管路。另側的出口處球閥因壓力的作用而關閉，進口處的球閥同樣因壓力的作用而打開，液體也就被吸入泵腔室內。

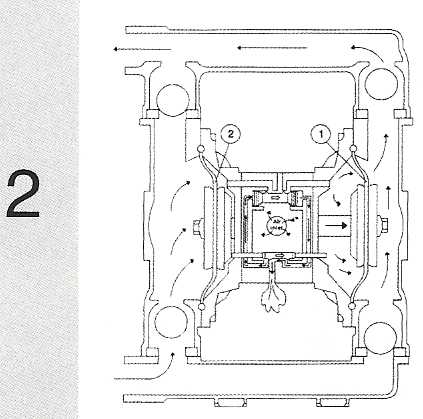

氣動隔膜泵工作原理圖2

    當一個沖程完成后，通過氣閥的換向使得膜片1后面再次被充人壓縮氣體，同時膜片2開始移向中間體，膜片2后面的氣體也開始通過氣閥及消音器排向外界。

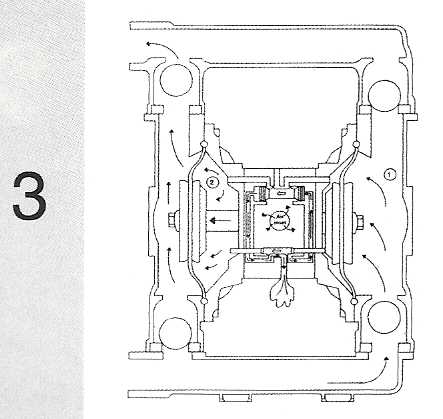

氣動隔膜泵工作原理圖3


氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡，目前已形成化生產，產品質量深受好評。這種泵的主要特點是不需灌引水，既能抽送流動的液體，又能輸送一些是易流動的介質，吸程高、揚程可調（0-50米）氣源壓力只須大于1kg/cm2即能工作，絕對防火防爆，具有潛水泵、自吸泵、雜質泵、屏蔽泵、泥漿泵的一切功能和輸送機械的許多特點。
