殼管式冷凝器·管殼式冷凝器

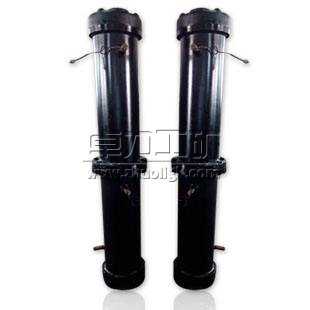

立式殼管式冷凝器直立安裝，只用于中型及大型的氨制冷裝置中。

為了使冷卻水均勻地分配到每根鋼管中，冷凝器頂部裝有配水箱，水從水箱中通過分配器或多孔篩板分配到每根鋼管。水分配器的結構型式有多種，使用較多的一種是導流管嘴(圖1 b)。在每根鋼管的頂端裝一個導流管嘴，冷卻水通過三個斜槽流入管中，并以螺旋線狀沿管內壁向下流動，這樣在管內壁形成一層水膜，使冷卻水充分利用，提高冷凝器的冷卻效果，節省水量。
立式殼管式冷凝器管一般使用無縫鋼管。這種冷凝器可以露天安裝，節省機房面積；也可裝在冷卻水塔的下面，以簡化冷卻水系統。它對冷卻水水質要求不高，可以在運行中清洗水管。立管式冷凝器的傳熱系數比臥式冷凝器的小，冷卻水用量大，體積大，比較笨重；冷凝器管內水流速度低，易結水垢，且灰砂易落入，需要經常清洗。

特點
（1）由于冷卻流量大流速高，故傳熱系數高。
（2）垂直安裝占地面積小，且可以安裝在室外。
（3）冷卻水直通流動且流速大，故對水質要求不高，一般水源都可以作為冷卻水。
（4）管內水垢易清除，且不必停止制冷系統工作。
（5）因立式冷凝器中的冷卻水溫升一般只有2～4℃，對數平均溫差一般在5～6℃左右，故耗水量較大。由于設備置于空氣中，管子易被腐蝕，泄漏時容易被發現。

工作原理
立式殼管式冷凝器的筒體直立地安裝在儲水池上。冷卻水從頂部的分水箱進入管道后，沿壁面呈膜狀向下流動，流下的水集中在下面的水池中。制冷劑蒸氣從筒體上部進入，放出熱量后在管外凝結成液體，由底部排出。冷卻水都是走管程(傳熱管束內)，制冷劑都是走殼程的(殼體內、傳熱管束外的空間)，即高溫、高壓制冷劑蒸氣在傳熱管外表面冷卻、凝結并匯聚到殼體（見圖1），其中a）冷凝器外形 b）導流管嘴，（1— 出液管接頭 2—壓力表接頭 3—進氣管接頭 4—配水箱 5—安全閥接頭6—均壓管接頭 7—放空氣管接頭 8—放油管接頭）。

立式殼管式冷凝器與臥式殼管式冷凝器的區別
與臥式殼管式冷凝器相比，立式殼管式冷凝器不但是直立裝置，而且兩端沒有端蓋，水及制冷劑的流動方式也有所不同。冷卻水從上部進入冷凝器管內，但水并不充滿整個鋼管斷面，而是呈膜狀沿管內壁自上流下，排入水池中，一般再用水泵壓送入冷卻塔中循環使用。氣態制冷劑從冷凝器外殼的中部偏上處進入筒殼的管外空間中，凝結的液體沿管外壁從上流下，積在冷凝器底部，從出液管流出。此外，冷凝器的外殼上還設有放油閥、放空氣閥和安全閥等管接頭。
除所處空間方位不同外，立式和臥式殼管冷凝器還有一個重要區別，這就是臥式殼管冷凝器兩端有水蓋，水蓋與殼體(或管板)常以法蘭形式相連，因而冷卻水處于一個密閉的空間。所以臥式殼管冷凝器又叫封閉式殼管冷凝器。立式殼管冷凝器常坐落于一個集水池上，上下兩端無水蓋，但上端設有分水箱。冷卻水經分水箱內的許多分水器分配后，進入每個傳熱關內，從管壁上吸熱后從下端流出，落于集水池內，因此立式殼管冷凝器又稱敞開式殼管冷凝器。
