KJH124型煤礦副井操車監控及提升信號系統是煤礦副井操車信號一體化控制系統，該系統由KJH124型煤礦井口操車監控系統和KXT125型礦用提升信號系統兩大系統組成，整套系統采用進口PLC控制系統集中控制，可根據現場進行編程，采用LED大屏幕模擬顯示， 非常先進實用。

該系統實現了副井操車作業的全自動控制，實現了絞車房與井口和井下各水平的信號通訊，而且使副井操車系統與提升絞車控制系統較好的實現了電氣閉鎖，實現了副井操車及信號作業的全自動化。


系統功能介紹
操車電控及通訊、報警功能
    1、操車方式具有自動、手動、檢修三種模式，并有對應的指示。
    2、具有操車系統的LED模擬顯示功能。
    3、根據用戶需求，絞車房可采用計算機界面顯示，可統計故障時間，儲存打點次數及故障尋跡（用戶選配）。
    4、具有遠程485通訊功能，可進行雙絞線傳輸，減少井筒中電纜芯數，為礦方減少投資。
    5、具有可擴容的全線通信及通話的編碼電話系統。
    6、具有信號指令的打點報警功能及急停報警功能。
信號顯示功能
    1、具有井底、井口信號LED顯示功能，根據用戶需求，絞車房可采用計算機界面顯示。
    2、具有信號數字顯示功能：數字“2、3、4、5”對應“上提、下放、慢上、慢下”，數字“1”表示停止。
    3、具有主信號與備用信號的直接轉換功能。
    4、具有檢修指示功能及急停顯示功能。
    5、具有提升勾數的記憶顯示功能：可根據要求對快、慢車進行記憶 。
    6、具有信號的存儲功能：可存儲上一次所發信號。
    7、具有提人提物的轉換功能：根據需要進行選擇，絞車房、井上、井下全線顯示。
    8、具有調平換層信號的轉換功能：根據需要進行選擇，絞車房、井上、井下全線顯示。
    9、具有各水平信號的水平顯示功能：根據提升要求選擇相應的水平。
   10、具有特殊信號功能指示，絞車房、井上、井下全線顯示。
信號閉鎖功能
    1、具有井底信號與井口信號的閉鎖功能：即井底不發信號，井口不能令絞車起動。
    2、具有井口與絞車房的信號閉鎖功能：即井口不發信號，車房收不到信號。
    3、具有提升信號指令之間閉鎖功能：即某一信號指令發出后，其它信號指令不能發出，急停信號、停止信號除外。
    4、具有提升信號與絞車開車回路的閉鎖功能：信號不發到絞車房，絞車不能啟動。
    5、具有急停信號與絞車安全回路閉鎖功能：按下急停按鈕，斷開絞車安全回路。
    6、具有安全門、搖臺、阻車器等操車執行部件之間的閉鎖功能。
    7、具有安全門、搖臺、阻車器等操車執行部件與提升信號的閉鎖功能：以上部件不到位，信號不能發出。
    8、具有提人、提物閉鎖功能：觸發語言報警信號，提醒乘罐要注意安全。
    9、具有提升信號與操車電控系統閉鎖功能：停止信號不發，不能操車。

產品組成

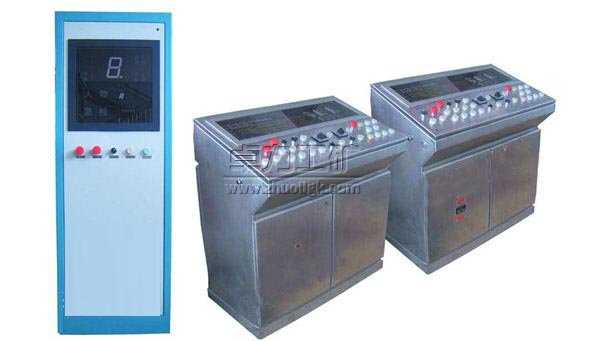

    KJH124型煤礦副井操車監控及提升信號系統由絞車房、上井口、井下各水平等位置的電氣部件組成，組成部件的詳細名稱、型號及數量如下表所列：

類別	序號	部件名稱	產品型號	數量	備注
絞車房  電氣部件	1	礦用隔爆兼本安型電源箱	KDW127/24	1臺
	2	提升信號裝置用車房顯示箱	KXT125-X	1臺
上井口  電氣部件	1	上井口顯示控制操作臺	KJH124-K	1臺
	2	礦用隔爆兼本安型電源箱	KXJ0.33/24	1臺
	3	礦用本安型位置傳感器	GUC65	若干支
	4	提升信號裝置用聲光報警器	KXT125-B	1臺
某一水平 電氣部件	1	下井口顯示控制操作臺	KJH124-K	1臺
	2	礦用隔爆兼本安型電源箱	KXJ0.33/24	1臺
	3	礦用本安型位置傳感器	GUC65	若干支
	4	提升信號裝置用聲光報警器	KXT125-B	1臺

備注：a、電源電壓： AC127V    b、工作電壓：DC24V   c、工作電流：DC500mA
            d、信號傳輸距離：1000m(超出此距離需加中繼器)。
