煤礦道岔

　　煤炭部標準設計、66型道岔65種規格、93型道岔166種規格本公司可為用戶設計各種非標道岔。道岔類型：單開、對稱、渡線、交叉渡線、對稱組合、菱形交叉、四軌套線。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

煤礦道岔說明書

煤礦道岔

煤礦道岔|煤礦道岔型號|煤礦道岔價格

煤礦道岔
道岔是一種使機車車輛從一股道轉入另一股道的線路連接設備，通常在車站、編組站大量鋪設。
道岔是個大家族，最常見的是普通單開道岔。由轉轍器、連接部分、轍叉及護軌三個單元組成。轉轍器包括基本軌、尖軌和轉轍機械。
車輪在通過轍叉時，從兩根翼軌的最窄處到轍叉心的最尖端之間有一段空隙，這就是道岔的有害空間。車輪通過此處時，有可能因走錯轍叉槽而引起脫軌。設置護軌的目的也就在此，它要強制引導車輪的運行方向。

道岔是鐵路運輸中重要的轉轍裝置，在設置道岔的路段可以很好的解決機車會車問題和換道問題，從而提升鐵路的運輸能力。在鐵路軌道運輸中鐵路道岔的使用很普遍，又因為不同路段需要使用的道岔種類有很多不同，所以就使得鐵路道岔產品有了眾多型號。一般常用的道岔有單開道岔、渡線道岔、對稱道岔等，不過因為使用道岔的軌距不同，軌道重量不同，曲線半徑不同而使得道岔的使用中同種道岔又有多種型號區別。

煤礦道岔型號：

道岔系列	608、612、615、715、915、618、718、918、622、722、922、624、724、924、630、730、930、938、643、50、60	二十一個系列
道岔類型	單開、對稱、渡線、交叉渡線、對稱組合、菱形交叉、四軌套線	七種類型
軌距	600、762、900、1435	四種軌距
軌型	8、12、15、18、22、24、30、38、43、50、60	十一種軌型
轍叉號	2、3、4、5、6、7、8、9、12	九種轍叉號
曲線半徑	4、6、9、12、15、20、25、30、40、50、70	十一種曲線半徑
線路間距	1200、1300、1400、1500、1600、1700、1800、1900、2200、2500	十種線路間距

產品名稱	規格型號	單位	產品名稱	規格型號	單位
單開道岔	DK612-3-6	副	900軌距單開道岔	DK918-3-9	副
單開道岔	DK612-4-12	副	900軌距單開道岔	DK918-4-15	副
渡線道岔	DK612-4-1214	副	900軌距單開道岔	DK918-5-20	副
渡線道岔	DK612-4-1216	副	900軌距單開道岔	DK918-6-30	副
單開道岔	DK615-2-4	副	900軌距對稱道岔	DC918-3-9	副
單開道岔	DK615-3-6	副	900軌距對稱道岔	DC918-3-20	副
單開道岔	DK615-4-12	副	900軌距渡線道岔	DX918-4-1516	副
單開道岔	DK615-5-15	副	900軌距渡線道岔	DX918-4-1519	副
單開道岔	DK615-6-25	副	900軌距渡線道岔	DX918-5-2016	副
對稱道岔	DC615-3-9	副	900軌距渡線道岔	DX918-5-2019	副
對稱道岔	DC615-3-15	副	600軌距單開道岔	DK622-3-6	副
渡線道岔	DX615-4-1214	副	600軌距單開道岔	DX918-4-12	副
渡線道岔	DX615-4-1216	副	600軌距單開道岔	DX918-5-16	副
渡線道岔	DX615-5-1514	副	對稱道岔	DC622-3-9	副
渡線道岔	DX615-5-1516	副	對稱道岔	DX918-3-15	副
渡線道岔	DX615-6-2514	副	渡線道岔	DX622-4-1214	副
渡線道岔	DX615-3-1216	副	渡線道岔	DX622-4-1216	副
對稱組合道岔	DCZH615-3-1213	副	渡線道岔	DX622-5-1514	副
單開道岔	DK618-3-6	副	渡線道岔	DX622-5-1516	副
單開道岔	DK618-4-12	副	渡線道岔	DX622-6-2514	副
單開道岔	DK618-5-15	副	900軌距單開道岔	DK922-3-9	副
單開道岔	DK618-6-25	副	900軌距單開道岔	DK922-4-15	副
對稱道岔	DC618-2-6	副	900軌距單開道岔	DK922-5-20	副
對稱道岔	DC618-3-9	副	900軌距單開道岔	DK922-6-30	副
對稱道岔	DC618-3-12	副	對稱道岔	DC922-3-9	副
渡線道岔	DX618-4-1212	副	對稱道岔	DC922-3-15	副
渡線道岔	DX618-4-1213	副	對稱道岔	DC922-4-20	副
渡線道岔	DX618-4-1216	副	渡線道岔	DX922-4-1519	副
渡線道岔	DX618-5-1513	副	渡線道岔	DX922-4-1522	副
渡線道岔	DX618-5-1516	副	渡線道岔	DX922-5-2019	副

產品名稱	規格型號	單位	產品名稱	規格型號	單位
渡線道岔	DX922-5-2022	副	渡線道岔	DX630-6-2516	副
單開道岔	DK624-3-6	副	900軌距單開道岔	DK930-4-15	副
單開道岔	DK624-4-12	副	900軌距單開道岔	DK930-5-20	副
單開道岔	DK624-5-15	副	900軌距單開道岔	DK924-6-30	副
對稱道岔	DC624-3-9	副	對稱道岔	DC930-3-9	副
對稱道岔	DC624-3-12	副	對稱道岔	DC930-4-20	副
渡線道岔	DX624-4-1213	副	對稱道岔	DC930-3-15	副
渡線道岔	DX624-4-1216	副	渡線道岔	DX930-4-1519	副
渡線道岔	DX624-5-1513	副	渡線道岔	DX930-4-1522	副
渡線道岔	DX624-5-1516	副	渡線道岔	DX930-5-2022	副
900軌距單開道岔	DK924-3-9	副	渡線道岔	DX930-6-3022	副
900軌距單開道岔	DK924-4-15	副	938單開道岔	DK938-4-15	副
900軌距單開道岔	DK924-5-20	副	938單開道岔	DK938-5-20	副
900軌距單開道岔	DK924-6-30	副	938單開道岔	DK938-6-30	副
對稱道岔	DC924-3-9	副	對稱道岔	DC938-3-15	副
對稱道岔	DC924-3-20	副	對稱道岔	DC938-4-20	副
渡線道岔	DX624-4-1516	副	渡線道岔	DX938-4-1519	副
渡線道岔	DX624-4-1519	副	渡線道岔	DX938-4-1522	副
渡線道岔	DX624-5-2016	副	渡線道岔	DX938-5-2019	副
渡線道岔	DX624-5-2019	副	渡線道岔	DX938-6-3019	副
600軌距單開道岔	DK630-3-6	副	單開道岔	DK643-4-12	副
600軌距單開道岔	DK630-4-12	副	單開道岔	DK643-5-15	副
600軌距單開道岔	DK630-5-15	副	單開道岔	DK643-6-25	副
600軌距單開道岔	DK630-6-25	副	對稱道岔	DC643-3-15	副
對稱道岔	DC630-3-9	副	渡線道岔	DX643-4-1216	副
對稱道岔	DC630-3-15	副	渡線道岔	DX643-5-1516	副
渡線道岔	DX630-4-1214	副	渡線道岔	DX643-5-1518	副
渡線道岔	DX630-4-1216	副	渡線道岔	DX643-6-2516	副
渡線道岔	DX630-5-1514	副	渡線道岔	DX643-6-2517	副
渡線道岔	DX630-5-1516	副	渡線道岔	DX643-6-2525	副

煤礦道岔代號
道岔各有其代號，比如9號道岔、12號道岔、18號道岔等等。這個代號可不是隨便排列的，它實際上代表了轍叉角（α）的余切值，也就是轍叉心部分直角三角形兩條直角邊FE和AE的比值，即N=cotα=FE/AE，N就是道岔號。顯而易見，轍叉角α越小，N值就越大，導曲線半徑也越大，列車側線通過道岔時就越平穩，允許過岔速度也就越高。所以采用大號道岔對于列車運行是有利的。不過，事物總有它的兩面性，道岔號數越大，道岔越長，造價自然就高，占地也要多得多。因此，采用什么號數的道岔要因地制宜，因線而異，不可一概而論。

煤礦道岔圖集：

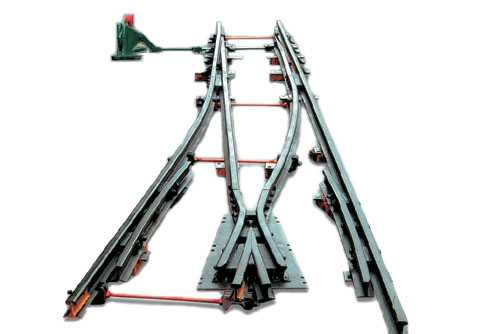

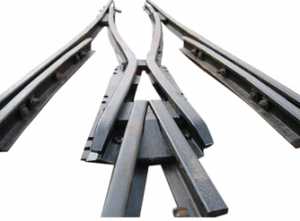

單開道岔

渡線道岔

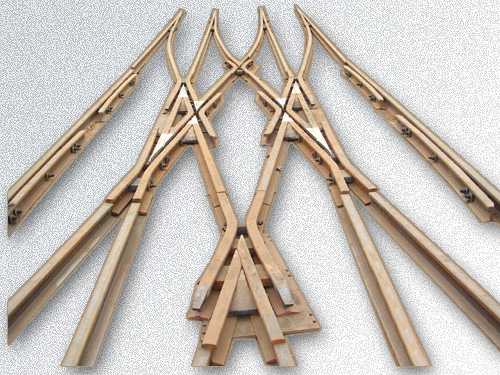

對稱道岔

菱形道岔

浮放道岔

高速道岔

城市地鐵道岔

煤炭部標準設計、66型道岔65種規格、93型道岔166種規格本公司可為用戶設計各種非標道岔。
1：鐵道部各種型號道岔、和各種道岔零部件。
  2：鐵道部3150專線系列配件（各種型號道夾板、墊板、扣件、螺栓、軌距拉桿、維修工具、防爬器）。
  3：煤炭工業MT/T2-1995年系列窄軌鐵路道岔及配件。
  4：冶金工業96年系列窄軌鐵路道岔及線路配件。
  5：鋪設專用工具（起道機、彎道機、鋁合金軌距尺、手搬鉆、道釘錘、道起子、各種型號地滾）。
  6：搬道器及阻車器：各種型號手動搬道器、阻車器、彈簧搬道器。
  7：開發研究原煤炭部新產品、臥式搬道器、氣控扳道器、電動扳道器、腳踏扳道器、司控扳道器）。
  8：承擔煤炭工業線路道岔及配件新產品開發及試制工作，負責道岔設計、指導按裝，承包大中型礦山線路及道岔安裝工程。

卓力工礦優質供應：道岔、煤礦道岔、鐵路道岔、輕軌道岔、重軌道岔、輕重軌道岔、司控道岔、窄軌道岔、電動道岔、砼枕交分道岔、可動心軌單開道岔、單開道岔、對稱道岔、三開道岔、渡線道岔、交叉渡線道岔、地鐵道岔、礦用道岔、菱形道岔、對稱組合道岔、地鐵盾構道岔、復式交分道岔、四軌套線道岔、工礦道岔、道岔工具、道岔配件、各種礦車、線路配件、軌道配件。
