礦用隔爆型真空電磁起動器|礦用隔爆型可逆真空電磁起動器

礦用隔爆真空電磁起動器主要用于控制礦用感應電動機的直接起動, 停止和正反向運轉, 并能對電動機的過載及斷相起保護作用。
采用快開門結構，結構簡單合理，操作方便，本體采用立板式，使用簡單的控制線路，便于維護。
起動器遠距離起動和停止負載，具有過載、斷相、短路、漏電閉鎖檢測等保護功能。

用途
礦用隔爆型真空電磁起動器適用于控制交流50hz、電壓為1140v 或660v、容量在 296kva 以下的防爆電氣設備（如：水泵、局部扇風機等）。
可用于煤礦井下或其它周圍空氣中含有爆炸性氣體（如：甲烷）的工礦企業中，但其周圍空氣中不得含有腐蝕金屬和破壞絕緣的活動性化學物質。

型號含義
型號中的大寫字母代表起動器的型式及其特征，主要參數由阿拉伯數字表示。

結構

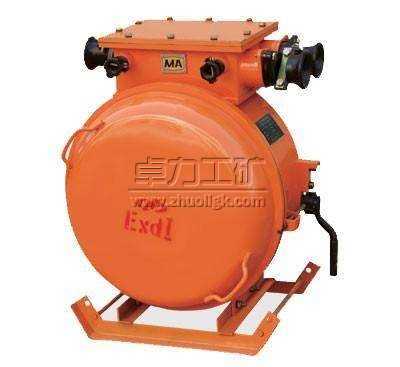

礦用隔爆真空電磁起動器由隔爆外殼及裝于殼內的交流真空接觸器、隔離開關、控制按鈕、控制變壓器、jdb綜合保護器、阻容保護裝置等元件組成。 　礦用隔爆真空電磁起動器外殼為圓筒形，采用圓形快開門結構。內部裝一塊控制底板，底板的正面裝有一個真空接觸器、一個中間繼電器、電機綜合保護器和熔器，底板的背面裝有隔離開關、阻容過電壓吸收器、控制變壓器和停止按鈕。起動器的蓋子和隔離開關的手柄有機械閉鎖，保證斷電源后開蓋，未蓋上蓋子不能送電。

原理
按電機運轉方向的要求，合上隔離換向開關qs ，電源接入控制變壓器初級得電，次級9 、4 兩端輸出3 6 v交流電，使j db得電，漏電檢測開始。
當主回路對地絕緣電阻符合要求時，j db內繼電器工作，常開點3 、4 接通，真空接觸器可投入使用，否則接觸器不能投入使用。
當就地自控或集中控制時，按下啟動按鈕s b1 ，zj 吸合，3 6 v電源經zj 1 接點，使真空接觸器線圈km （ckj ）吸合，常閉zj 2 打開，這樣當磁力起動器工作時，負荷端電壓不會通過3 3 號線進入j db內，當真空接觸器主觸頭接通，接觸器線圈km呈吸合狀態，這時km2 常開閉合自保。 　
運行中如發生短路、過載或斷相等故障，則j db動作切斷zj 的供電線路，使真空接觸器km立即分斷。 　
停止時，按下停止按鈕s b2 ，zj 斷電，zj 1 打開，真空接觸器km斷開，停止對電機供電。
