DYTZ型整體直式電液推桿(450~20000)

DYTZ型整體直式電液推桿(450~20000)

  DYTZ型整體直式電液推桿,在閘閥類、輸送設備類是不可缺少的通用動力源,廣泛應用冶金、礦山、煤炭、店里、機械、糧食、水泥、化工、水利、運輸?shù)刃袠I(yè)。

全國銷售熱線:400-083-4511 0537-7970778 13280082001

在線咨詢加入收藏
同類產品推薦
DYTZ型整體直式電液推桿(450~20000)說明書

DYTZ型整體直式電液推桿(450~20000)

DYTZ型整體直式電液推桿(450~20000)|dytz電液推桿


DYTZ型整體直式電液推桿,在閘閥類、輸送設備類是不可缺少的通用動力源,廣泛應用冶金、礦山、煤炭、店里、機械、糧食、水泥、化工、水利、運輸?shù)刃袠I(yè)。

電液推桿主要是由推桿的型式、電機的防護等級、額定輸出力、行程、額定速度和使用角度等六大基本要素組成,還可根據用戶特殊要求,配套三種調節功能,即:速度調節、推拉力調節,行程調節(行程開關定位)。除了上述三種調節功能訂貨時必須文字注明外,其它請參照型號編制方式認真填寫六大基本要素。

DYTZ型整體直式電液推桿型號編制方式
以“DYTZB1000-500/110-X型電液推桿”為例,分別說明如何選型和型號編制的方式。
如何選型:某一場所需要一臺整體直式的電液推桿,要求電機防爆,其最大推力10kn,行程500mm最大速度110mm/s,使用角度向下推,那么所選電液推桿的標準型號為:DYTZB1000-500/110-X.(B為防爆標記,X表示向下推)
例:DYTZB1000-500/110-X型電液推桿
DYT-電液推桿
Z-整體直式
B-防爆
1000-最大推力10kn
500-行程
110-最大推速
X-向下推

DYTZ型整體直式電液推桿技術參數(選型表)
型號 額定輸出力 額定速度(mm/s) 電機型號 行程范圍 速度范圍
推力*10 拉力 推速 拉速
DYTZ450- 450 310 110 140 Y802-4-0.75KW 50-800 30-110
DYTZ700- 700 510 110 140 Y90S-4-1.1KW 50-1500 30-110
DYTZ1000- 1000 750 110 140 Y90L-4-1.5KW 50-1500 30-110
DYTZ1750- 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90
DYTZ2500- 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90
DYTZ3000- 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90
DYTZ4000- 4000 2950 90 115 Y112M-4-4KW 50-2000 10-90
DYTZ5000- 5000 3300 90 115 Y132S-4-5.5KW 50-2000 10-90
DYTZ6000- 6000 3800 50 80 Y112M-4-4KW 50-2500 5-50
DYTZ7000- 7000 4500 50 75 Y112M-4-4KW 50-2500 5-50
DYTZ8000- 8000 5000 50 80 Y132S-4-5.5KW 50-2500 5-50
DYTZ10000- 10000 6500 40 60 Y132S-4-5.5KW 50-2500 5-40
DYTZ15000- 15000 11000 40 55 Y132M-4-7.5KW 50-2500 5-40
DYTZ20000- 20000 15000 40 50 Y132M-4-11KW 50-2500 5-40
注:1,上列表中所列電機的電壓等級為380V,防護等級為IP44;2,若參數要求不在表中范圍內的,請另外說明。

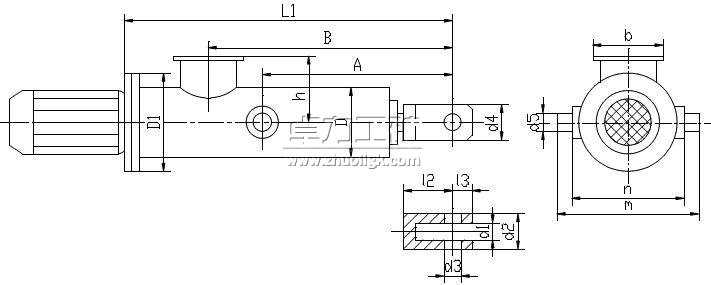

DYTZ型整體直式電液推桿尺寸外形圖
DYTZ型整體直式電液推桿尺寸外形圖
(外形圖僅供參考,產品請以實物為準)

DYTZ型整體直式電液推桿外形尺寸及安裝尺寸
型號 外形尺寸
L L1 B D D1 b h
DYTZ450- 880+S 635+S 375+S 160 200 160 140
DYTZ700- 895+S 635+S 375+S 160 200 160 140
DYTZ1000- 920+S 635+S 375+S 160 200 160 140
DYTZ1750- 990+S 670+S 400+S 160 250 160 140
DYTZ2500- 990+S 670+S 400+S 160 250 160 140
DYTZ3000- 990+S 670+S 400+S 160 250 160 140
DYTZ4000- 1010+S 690+S 420+S 160 250 160 140
DYTZ5000- 1055+S 715+S 445+S 160 300 160 140
DYTZ6000- 1075+S 735+S 465+S 200 250 200 160
DYTZ7000- 1075+S 735+S 465+S 200 250 200 160
DYTZ8000- 1095+S 755+S 485+S 200 300 200 160
DYTZ10000- 1190+S 795+S 505+S 220 300 220 170
DYTZ15000- 1270+S 835+S 545+S 240 300 220 180
DYTZ20000- 1470+S 930+S 600+S 260 350 240 190
  安裝尺寸
A l2 l3 d1 d2 d3 d4 d5 n m
DYTZ450- 620+S/2 60 20 36 60 16 50 30 180 240
DYTZ700- 620+S/2 60 20 36 60 16 50 30 180 240
DYTZ1000- 620+S/2 60 20 36 60 16 50 30 180 240
DYTZ1750- 650+S/2 70 20 40 64 20 50 30 180 240
DYTZ2500- 650+S/2 70 20 40 64 20 50 30 180 240
DYTZ3000- 670+S/2 70 20 40 64 20 50 30 180 240
DYTZ4000- 670+S/2 70 20 40 64 20 50 40 180 240
DYTZ5000- 670+S/2 70 20 40 64 20 50 40 180 240
DYTZ6000- 700+S/2 65 25 40 72 25 60 50 240 340
DYTZ7000- 700+S/2 65 25 40 72 25 60 50 240 340
DYTZ8000- 700+S/2 65 25 40 72 25 60 50 240 340
DYTZ10000- 700+S/2 65 25 40 72 25 60 60 260 360
DYTZ15000- 700+S/2 75 30 50 90 30 70 60 280 400
DYTZ20000- 750+S/2 100 40 60 110 40 90 60 320 440
注:表中S為推桿行程。


卓力工礦是國內知名DYTZ型整體直式電液推桿(450~20000)生產廠家,有豐富的經驗為客戶提供高品質的DYTZ型整體直式電液推桿(450~20000)及完善的售后服務,如果您想了解最新DYTZ型整體直式電液推桿(450~20000)價格或者更詳細信息,歡迎撥打服務熱線:13280082001 18605374511.或者聯系在線客服: 點擊這里、立刻咨詢;我們攜程為您服務!

常見問題:DYTZ型整體直式電液推桿(450~20000)發貨時間? DYTZ型整體直式電液推桿(450~20000)售后保障? DYTZ型整體直式電液推桿(450~20000)訂貨需要提供什么信息?


產品標簽:DYTZ型整體直式電液推桿(450~20000)| dytz電液推桿
