G10風鎬說明書

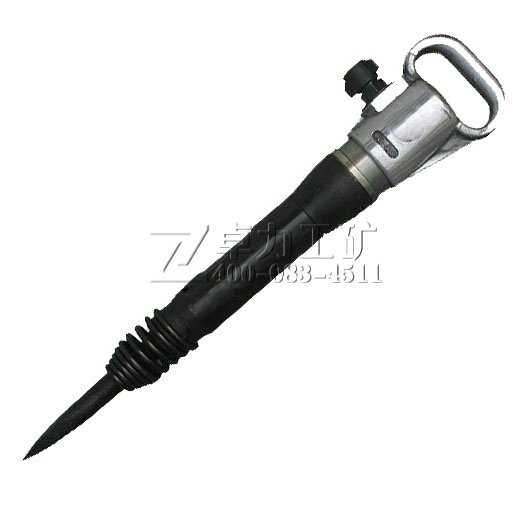

G10型氣鎬是用壓縮空氣為動力之工具，壓縮空氣由管狀分配閥輪流分配于缸體二端，使錘體進行入復沖擊運動，沖擊鎬釬尾部，使鎬釬打入巖石或礦層中，至使分裂成塊。
風鎬是一種手持機具，風鎬由配氣機構、沖擊機構和鎬釬等組成。因此要求結構緊湊，攜用輕便。

 用途
G10型風鎬適用煤礦中采煤和打碎軟礦石；破碎混泥土、黏土、推毀堅固或凍結的地層、破冰及其他需要沖擊的運動場合。

結構說明
G10型風鎬是用以壓縮空氣為動力的工具，壓縮空氣由管狀分配閥輪流分配到缸體的兩端，使錘體進行往復沖擊運動，使稿釬打入巖層或礦層中使其分裂成塊。

技術參數:

G10風鎬	單位	參數
機重	公斤	10
缸徑	毫米	35
錘體行程	毫米	120
錘體重量	公斤	0.6
工作氣壓	兆帕	0.4-0.49
沖擊能量（0.49Mpa）	焦耳	≥30
沖擊頻率（0.49Mpa）	赫茲	≥21.6
耗氣量（0.49Mpa）	升/秒	≤26
氣管內徑	毫米	26

技術規格
機身全長 575MM
機重 10.9Kg
缸體重量 0.9Kg
缸體直徑 38MM
錘體行程 155MM
使用氣壓 0.63Mpa
沖擊能 43J
沖擊頻率 16Hz
耗氣量 26L/S
氣管內徑 16MM
稿釬 500MM


零件明細表
序號 零件號 零件名稱 數量 備注
1 G10-1 鎬柄  1
2 G10-2 鎬柄彈簧  2
3 G10-3 阻塞閥  1
4 G10-4 阻塞閥彈簧   1
5 G10-5 閥柜墊板  1
6 G10-6 閥芯  1
7 G10-7  閥柜   1
8 G10-8 定位銷  2
9 G10-9 聯結套  1
10 G10-10 擋風套  1
11 G10-11 錘體  1
12 G10-12 缸體  1
13 G10-13 釬套  1
14 G10-14 頭部彈簧   1
15 G10-15 聯結管  1
16 G10-16 聯結管墊圈  1
17 16-3201 元寶螺母  1
18 2-3208 定位銷  1
19 16-3203 氣管接頭  1
20  G10-20  鎬釬   1  另訂貨

使用及保養
風鎬是一種精密往復沖擊工具，必須注意保養。
使用風鎬時，必須遵守下列各項保養規則：
1、選用氣管內徑為16毫米，其長度不超過12米，應保持氣壓5-6兆帕，并保持內部清潔和氣管接頭應接牢。
2、裝上釬鎬時應檢查鎬釬尾部和托釬體配合間隙，然后握住手柄慢慢向鑿巖方向施加壓力，使鎬釬進行正常工作。
3、風鎬正常工作時，每隔2-3小時，加一次潤滑（潤滑油粘度為3-4.5°E50的渦輪機油），由聯接管處注入。
4、鑿擊軟礦層時，勿使釬鎬全部插入礦層，以防空擊。
5、若鎬釬卡在巖縫中，不可猛力搖動氣鎬，以防損壞聯接的零部件。
6、如濾網被污物堵塞應及時排除，不得取掉濾網。
7、風鎬在使用期間，每星期至少拆卸兩次，柴油清洗、吹干、并涂以潤滑油，再進行裝配和試驗。
8、 如風鎬長期停止使用，應拆卸清洗、油封、倉庫保存。
