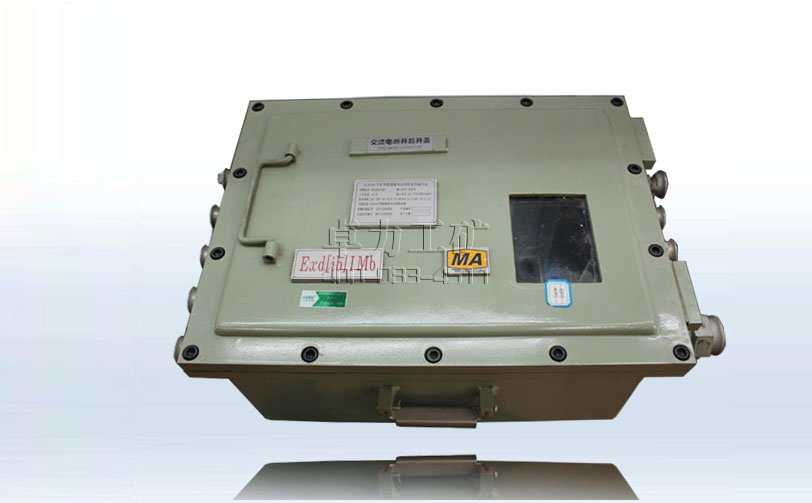

KJ644-F礦用隔爆兼本安型信息傳輸分站

　　KJ644-F礦用隔爆兼本安型信息傳輸分站作為井下各種監控設備的通訊管理模塊，可以通過安裝各種相應軟件對各種監控設備進行單獨管理；也可以作為前置機對各種監控設備進行數據采集并向上位機轉發及轉發上位機下發的命令.

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

KJ644-F礦用隔爆兼本安型信息傳輸分站說明書

KJ644-F礦用隔爆兼本安型信息傳輸分站

KJ644-F礦用隔爆兼本安型信息傳輸分站|

●系統概述

KJ644-F礦用隔爆兼本安型信息傳輸分站（以下簡稱信息傳輸分站）屬礦用隔爆兼本安設備，可用于煤礦井下有爆炸性氣體的環境。作為井下各種監控設備的通訊管理模塊，可以通過安裝各種相應軟件對各種監控設備進行單獨管理；也可以作為前置機對各種監控設備進行數據采集并向上位機轉發及轉發上位機下發的命令；也可在金屬礦山、露天煤礦、港口碼頭、選煤廠、發電廠等惡劣環境下的進行相關的管理應用。本信息傳輸分站可接入RS485信號接口的和以太網電接口的設備，本信息傳輸分站通過這些接口對監控設備進行數據采集、存儲、傳輸及對監控設備直接下發命令或轉發來自上位機的命令。

●使用環境

設備在下列環境條件下應能正常工作：
a) 環境溫度：0 ℃～40 ℃；
b) 相對濕度：不大于95 %（+25 ℃）；
c) 大氣壓力：86 kPa～106 kPa；
d) 無顯著振動和沖擊的場合；
e) 在具有甲烷爆炸性危險的煤礦井下，但無破壞絕緣的腐蝕性氣體的場合。

外形尺寸（長×寬×高）：660.8 mm×493 mm×295 mm~

●系統功能

通訊信息傳輸分站設有觀察窗，有設備工作狀態指示和各個端口通訊狀態指示等功能

具有以太網信號與RS485信號之間的相互轉換功能

能夠按照預設的程序，自動采集開關柜內置綜保的監測數據信息并通過網絡口上傳

●系統主要技術指標

供電電壓及功耗
a）工作電壓：AC 127 V / AC 380 V / AC 660 V（變壓器帶抽頭）
b）工作電流：≤ 0.8 A

輸出電源：
a) 額定輸出電壓：18 V
b）額定輸出電流：800 mA
c) 最高開路電壓：19.5 V
d) 過壓保護值：≤19.5 V
e) 最大短路電流：55 mA
f) 輸出電壓偏離值：≤8%
g) 源效應：≤5%
h) 負載效應：≤8%
i）周期與隨機偏移峰峰值：≤250 mA

百兆以太網光端口
a）接口數量：1個；
b）傳輸方式：全雙工TCP/IP；
c）傳輸速率：10 Mbps / 100 Mbps自適應；
d）發射光功率：-10 dBm～0 dBm；
e）光接收靈敏度：優于-30 dBm；
f）傳輸距離：10 km（波長為1310 nm的MGTSV 煤礦用阻燃單模通信光纜）

本安以太網電端口
a）接口數量：1個
b）傳輸方式：全雙工TCP/IP
c）傳輸速率：10 Mbps / 100 Mbps自適應
d）信號工作電壓峰峰值：1 V ～ 5 V
e）最大傳輸距離：100 m（采用MHY2*2*0.8煤礦用阻燃雙絞線）

本安RS485信號端口
a）接口數量：4個
b）傳輸方式：主從式、半雙工、雙極性
c）傳輸速率：9600 bps
d）信號工作電壓峰峰值：2 V ～ 15 V
e）信號工作電流峰值：≤ 100 mA
f）最大傳輸距離：2 km (采用MHY32通信電纜，線徑截面不小于1.5 mm2）

后備電源功能
a）交流供電停止時，電池供電時間 ≥ 2 h
b）外接電池箱：KDW17.10備用電池箱（安標證號：MAF060079）
