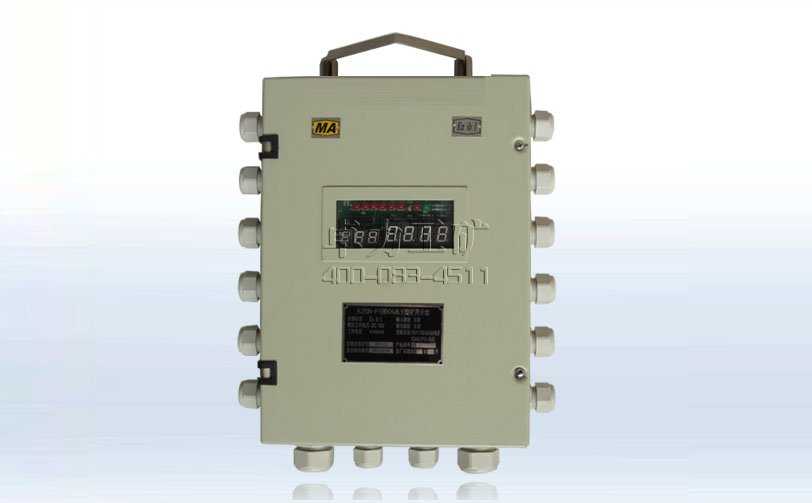

KJ70N-F1(A)型礦用本安型安全監控分站

    KJ70N-F1（A）礦用分站（以下簡稱分站）是一種礦用數據信息采集和控制裝置，屬礦 用本質安全型設備。是煤礦安全監控系統的主要組成部分之一，它以微處理器為核心，可同 時掛接8 臺傳感器，模擬量和開關量設備可任意接入。斷電方式（如多對一，多對多方式） 可由上位機系統軟件定義，分站自動識別斷電方式。分站操作簡單，使用方便。



●使用環境條件

a) 環境溫度：0 ℃～+40 ℃；
b) 平均相對濕度：不大于95%（+25 ℃）；
c) 大氣壓力：80 kPa～106 kPa；
d) 無顯著振動和沖擊的場合；
e) 在具有甲烷爆炸性危險的煤礦井下，但無破壞絕緣的腐蝕性氣體的場合。



●基本功能

分站具有與傳輸接口雙向通信及工作狀態指標功能。
分站具有甲烷、風速、風壓、一氧化碳、溫度等模擬量采集及顯示功能。
分站具有饋電狀態、風筒開關、風門開關、礦用開停、煙霧等開關量采集及顯示功能。
分站具有累計量采集功能，顯示由中心站計算機完成。
分站具有控制輸出的指示功能。
分站具有控制（含斷電和聲光報警，聲光報警可由傳感器或聲光報警器完成）功能：
甲烷濃度超限聲光報警和斷電/復電控制功能：
a) 甲烷濃度達到或超過報警濃度時，聲光報警（由聲光報警器完成）；
b) 甲烷濃度達到或超過斷電濃度時，切斷被控設備電源并閉鎖。甲烷濃度低于復電濃度時，自動解鎖；
c) 與閉鎖控制有關的設備（含分站、電源、甲烷傳感器、斷電控制器）未投入正常運行 或故障時，應切斷該設備所監控區域的全部非本質安全型電氣設備的電源并閉鎖。當 與閉鎖控制有關的設備工作正常并穩定運行后，自動解鎖；
a) 掘進工作面甲烷濃度達到或超過1.0 %CH4時，聲光報警；掘進工作面甲烷濃度達到或 超過1.5%CH4 時，切斷掘進巷道內全部非本質安全型電氣設備的電源并閉鎖；當掘進工作面 甲烷濃度低于1.0% CH4 時，自動解鎖；
b) 掘進工作面回風流中的甲烷濃度達到或超過1.0 %CH4 時，聲光報警，同時切斷掘進巷 道內全部非本質安全型電氣設備的電源并閉鎖；當掘進工作面回風流中的甲烷濃度低于 1.0% CH4 時，自動解鎖；
c) 被串掘進工作面入風流中甲烷濃度達到或超過0.5 %CH4 時，聲光報警，同時切斷被串 掘進巷道內全部非本質安全型電氣設備的電源并閉鎖；當被串掘進工作面入風流中甲烷濃度 低于0.5% CH4 時，自動解鎖；
d) 局部通風機停止運轉或風筒風量低于規定值時，聲光報警，同時切斷供風區域的全部 非本質安全型電氣設備的電源并閉鎖；當局部通風機或風筒恢復正常工作時，自動解鎖；
e) 局部通風機停止運轉，掘進工作面或回風流中甲烷濃度大于3.0 %CH4 時，對局部通風 機進行閉鎖使之不能起動，只有通過密碼操作軟件或使用專門工具方可人工解鎖；當掘進工 作面或回風流中甲烷濃度低于1.5 %CH4 時，自動解鎖；
f) 與閉鎖控制有關的設備（含分站、電源、甲烷傳感器、斷電控制器）故障或斷電時， 切斷該設備所監控區域的全部非本質安全型電氣設備的電源并閉鎖。與閉鎖控制有關的設備 接通電源1 min 內，應繼續閉鎖該設備所監控區域的全部非本質安全型電氣設備的電源。當 與閉鎖控制有關的設備工作正常并穩定運行后，自動解鎖。嚴禁對局部通風機進行故障閉鎖 控制。





●主要技術指標



KJ70N-F1型礦用本安型安全監控分站（是一種礦用數據信息采集和控制裝置，屬礦用本質安全型設備。）是煤礦安全監控系統的主要組成部分之一，它以微處理器為核心，可同時掛接8臺傳感器，模擬量和開關量設備可任意接入。斷電方式（如多對一，多對多方式）可由上們機系統軟件定義 ，自動識別斷電方式。操作簡單，使用方便。

主要技術參數：

防爆型式	礦用本質安全型，“Exib 1”
工作電壓	DC18V
工作電流	≤400mA
模擬量輸出信號	200Hz~1000Hz
開關量輸入信 號	0/5mA
傳輸方式	主從，半雙工，RS485，雙極性
傳輸速率	1200bit/s
接入傳感器數量	8路，不區分模擬量和開關量
轉換誤差	滿量各時不大于0.5%（不包括傳感器的測量誤差）
通訊信號電流峰值	不大于150mA
控制執行時間	甲烷超限斷電及甲烷風電閉鎖，不大于2S；其它控制執行時間就不大于30s;
備用電源連續工作時間	不小于2h（可外接KDW17、KDW28及KDW0.7/18-J電源）
