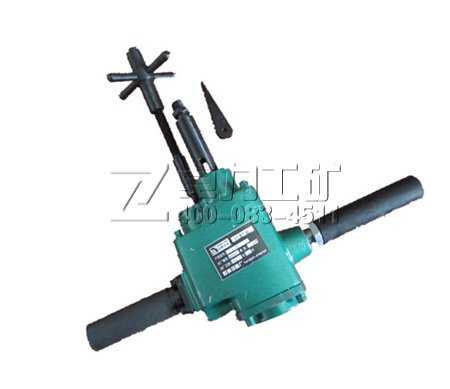

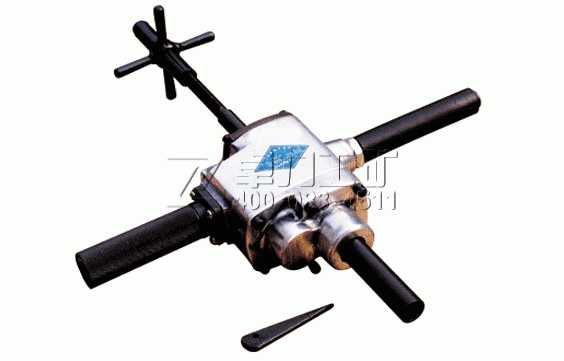

ZK19礦用氣動軌道鉆

ZK19氣動軌道鉆是常用軌道設備，在某些地區也稱為氣動鉆孔機、軌道氣鉆，適用于煤礦井上、下軌道鋪設中軌道或夾板的鉆孔，也可用于金屬、非金屬材料上鉆孔、鉸孔、攻絲等。

產品特點
ZK19氣動軌道鉆具有安全防爆、重量輕、體積小、效率高、結構簡單、使用方便等特點。
ZK19礦用軌道氣鉆與人力手扳鉆相比，可大大提高功效，降低工人勞動強度，且安全可靠、操作方便、定位準確。

結構組成
ZK19氣動軌道鉆主要有葉片式發動機、減速箱、進給機構、換向閥等組成。使用時，轉動進氣操縱手柄，壓縮空氣經換向閥進入葉片式發動機推動轉子旋轉，兩組齒輪副減速后傳給主軸，實現鉆孔。逆時針轉動開頭可實現正轉，順利針轉動開頭可實現反轉。進給運動可用手轉動進給手柄來實現。

ZK19礦用軌道氣鉆技術參數表

工作 壓力 MPa	額定工 作轉速 r/min	額定 扭矩 N·m	最大 扭矩 N·m	空轉 轉速 r/min	空轉耗 氣量 m3 /min	噪 音 dB(A)	機 重 kg	氣管 內徑 mm
0.4-0.63	165	35	> 65	> 330	1.98	< 118	5.8	16

ZK19氣動軌道鉆使用方法：
1.在鋪設好的軌道上鉆孔時，先將鉆機平臥在兩道軌間，鉆頭頂住鉆孔位置，鉆機另一端的進給頭頂在另一端上，轉動進給手柄，使其頂牢，然后逆時針轉動進氣操縱手枘開始鉆孔，鉆孔時應給鉆頭加處邊鉆孔邊澆冷卻水，快鉆透時，降低進給速度以避免卡鉆。
2.鉆單軌時，可利用專用的配套鋼軌卡子進行鉆孔。
3.直立鉆孔時，可由一人用手握住兩手柄用力下壓進給，鉆較大孔時由兩個壓住進給頭，以提高鉆孔效率
使用說明：
ZK19氣動軌道鉆轉動進氣縱手柄，壓縮空氣經換向閥進入葉片式發動機推動轉子旋轉，兩組齒輪副減速后傳給主軸，實現鉆孔。逆時針轉動開頭可實現正轉，順利針轉動開頭可實現反轉。進給運動可用手轉動進給手柄來實現。


ZK19氣動軌道鉆注意事項：
1.在正常鉆孔時嚴禁使用反轉，以免損壞鉆頭，如在使用過程中鉆頭卡死，可先將進給機構后退再反轉將鉆頭退出
2.鉆孔時進給要連續均勻，盡量避免機體傾斜，以免折斷鉆頭
3.鉆機在使用前就將氣管內的積水全部放凈，以免水份進入鉆機內影響發動機正常工作
4.使用前應檢查連接螺栓和鉆頭是否松動，嚴禁在松動時工作
5.每班開機前應在管接并沒有處向機內滴數滴10號機油，以減少發動機的麿損，提高使用壽命。
6.在鉆機停用時，或遠距離的搬運中，應將鉆頭用楔鐵卸下，以免劃作人體本公司生產銷售手板鉆，帶架手板鉆等不同種類型號的產品。
