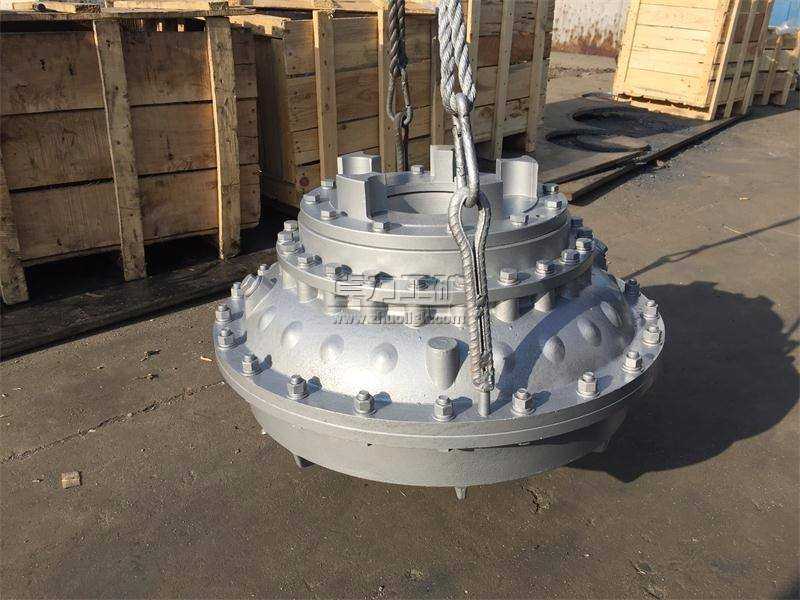

YOX限矩型液力耦合器

YOX限矩型液力耦合器

YOX限矩型液力耦合器|

液力耦合器是以液體為工作介質的一種非剛性聯軸器，又稱液力聯軸器。液力偶合器主要應用于可彎曲刮板輸送機、刮板機、皮帶機、刨煤機、轉載機和皮帶輸送機。

YOX系列液力耦合器產品介紹
YOX系列液力耦合器在煤礦、船舶起重運輸機械中應用廣泛，它使多電機傳動功率超于平衡，防止電機悶車，吸收傳動系統中的震動，避免電機燒壞，延長傳動部件的使用壽命。

結構：該系列液力偶合器結構簡單，具有一系列優良的工作特性。YOX型由泵輪、外殼、后輔腔、主動節、從動節、彈性塊作為主動部分，其中彈性塊是柔性元件補償安裝不同心量，渦輪及渦輪軸組成從動部分。
型號：YOX系列限矩型液力偶合器有YOXD型，Y代表液力，O代表耦合器，X代表限矩型，其中的D代表是水介質的；YOXE型，E代表易拆卸；YOXR型，R代表制動輪。

YOX系列液力耦合器產品參數

規格型號	輸入轉速 (r/min)	傳遞功率范圍 (KW)	過載系數 （Tg）		效率 η	外形尺寸 (mm)		大輸入孔 徑及長度 (d1/A1)	大輸出孔徑及長度 (d2/A2)	充油量 （L）		重量 (KG)
			起動	制動		D	L			min	max
YOX360	1000	5-10	1.5-1.8	2-2.5	0.96	Ø415	310	Ø60/110	Ø55/110	3.4	6.7	42
	1500	16-30
YOX400	1000	8-18.5	1.5-1.8	2-2.5	0.96	Ø465	355	Ø70/140	Ø65/140	5.2	10.4	65
	1500	28-48
YOX450	1000	15-30	1.5-1.8	2-2.5	0.96	Ø520	384	Ø75/140	Ø70/140	7.5	15	79
	1500	50-90
YOX487	1480	90-115	1.5-1.8	2-2.5	0.97	Ø556	415	Ø75/140	Ø65/135	/	13.8	102
YOX500	1000	25-50	1.5-1.8	2-2.5	0.96	Ø558	435	Ø90/170	Ø90/170	10.3	20.5	105
	1500	68-144
YOX560	1000	40-80	1.5-1.8	2-2.5	0.96	Ø634	490	Ø100/210	Ø100/210	13.2	26.4	152
	1500	120-270
YOX600	1000	60-115	1.5-1.8	2-2.5	0.96	Ø695	510	Ø100/210	Ø115/210	16.8	33.6	185
	1500	200-360
YOX650	1000	90-176	1.5-1.8	2-2.5	0.96	Ø760	556	Ø120/210	Ø130/210	24	48	230

YOXIIZ液力耦合器參數

型號	Lmin	D	D1	B	L1	輸入端		輸出端		充油量(L)		重量(不包括油)(kg)	高轉速(r/min)	過載系數
						d1max	H1max	d2max	H2max	max.	min.
YOXIIZ400	556	Ø480	Ø315	150	10	Ø70	140	Ø70	140	9.3	4.65	68	1500	2～2.5
YOXIIZ450	580	Ø530	Ø315	150	10	Ø75	140	Ø70	140	13	6.5	82	1500	2～2.5
YOXIIZ500	664	Ø590	Ø400	190	15	Ø90	170	Ø90	170	19.2	9.6	148	1500	2～2.5
YOXIIZ560	736	Ø634	Ø400	190	15	Ø100	210	Ø110	210	27	13.5	173	1500	2～2.5
YOXIIZ650	829	Ø740	Ø500	210	15	Ø125	210	Ø130	210	46	27	309	1500	2～2.5
YOXIIZ750	940	Ø842	Ø630	265	15	Ø140	250	Ø150	250	68	34	422	1500	2～2.5

YOXD400限矩型液力耦合器產品介紹
YOXD400限矩型液力耦合器主要由泵輪、渦輪、殼體、聯結盤、小蓋和軸套等組成。前五種零件由ZL104鑄造加工而成,而軸套由鋼材加工而成。渦輪與減速機輸入軸相連,泵輪與電動機輸出軸相連,兩者葉片之間的密封腔為工作腔,工作液體在腔內循環流動傳遞動力。
YOXD400限矩型液力耦合器功能
1、具有柔性傳動自動適應功能；
2、具有減緩沖擊和隔離扭振功能；
3、具有使電機輕載起動功能，提高電機的起動性能；
4、協調多機傳動，均勻分布負載功能；
5、具有節電功能；
6、具有過載保護功能；
7、在特定條件下具有制動功能。
YOXD400限矩型液力耦合器產品參數

40T型號	d1max 輸入端 H1max
YOX400	Φ60	140
Lmin	過載系數	最高轉速
356	2~2.5	1500r/min
D	重量	充油量
Φ480	65kg	4.65-9.3

YOXD450液力偶合器具有柔性傳動、減緩沖擊、隔離扭振的功能，可延長啟動時間，降低啟動電流，使動力機輕載啟動，解決沉重大慣量負載啟動困難問題，過載保護原動機。并且該產品可通過降低電機機座號達到節能節電效果。
YOXD450液力耦合器參數

型號	d1max 輸入端 H1max		規格	Lmin	最高轉速
YOX450	Φ75	140	YOX500	411	1500r/min
最高轉速	重量	Lmin	重量	D	過載系數
1500r/min	70kg	397	105	Φ590	2~2.5
過載系數	D	充油量	充油量	D2max 輸出端 H2max
2~2.5	Φ530	4.65-9.3	9.6-19.2	Φ85		145

卓力工礦是國內知名YOX限矩型液力耦合器生產廠家，有豐富的經驗為客戶提供高品質的YOX限矩型液力耦合器及完善的售后服務，如果您想了解最新YOX限矩型液力耦合器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
