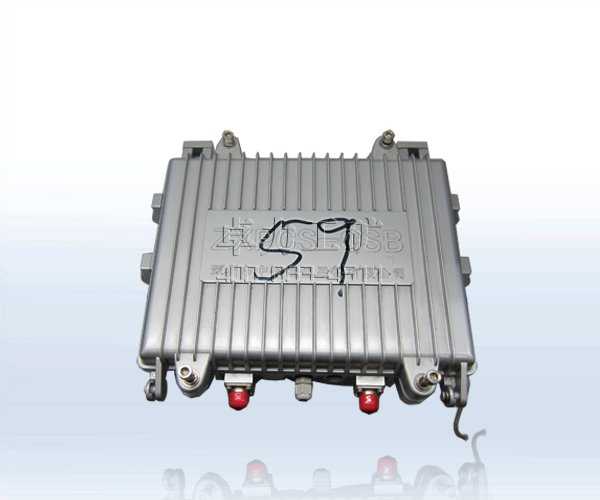

地面基站

系統中最重要的無線設備就是基站，基站是連接終端和網絡的橋梁，采用雙絞線與基站控制（箱）連接。基站和基站控制箱之間傳輸距離超過2公里時，使用線路延伸器解決基站遠距離接入問題。用于普通應用場合的基站無需進行防爆處理，而用于煤礦井下等有爆炸性混合物場合必需使用經過防爆處理的基站，如KTW15型礦用基站。系統提供20mW、200mW、 500mW三種發射功率的基站，其中200mW、 500mW基站采用本地供電， 20mW基站CSA/B采用U口遠端供電，20mW防爆基站KTW15支持本地供電和遠端供電兩種方式。



基站技術指標為：

1.   頻率容限：±3×10e-6 or less

2.   發射功率：20mW

3.   發射雜散：帶內 ≤250nW

               帶外 ≤2.5mW

4.   關斷時間載波泄漏功率：≤80nW

5.   相鄰信道泄漏功率：≤800nW@調偏600kHz

                      ≤250nW@調偏900kHz

5.   容許帶寬：小于288kHZ

6.   接收靈敏度：小于12dBμV

7.   鄰道選擇性：≥50dB@調偏600kHz

8.   交調性能：≥50dB

9.   DSU單元：采用回波抵消技術的ISDN的U接口單元

10. 線路標準：ANSI T1.601

11. 碼型：2B1Q

12. 井上基站外形尺寸：CSA：240mmX200mmX46mm   1kg
