GYH25礦用氧氣傳感器說明書
GYH25礦用氧氣傳感器
GYH25礦用氧氣傳感器|氧氣傳感器說明書
● 概述
GYH25礦用氧氣傳感器（以下簡稱傳感器）為本質安全型儀器，是礦用連續檢測礦井下氧氣濃度的高精度儀表。傳感器能夠實時地測量并且顯示礦井下的氧氣濃度，而且根據濃度值的大小產生聲光報警信號，并且輸出與氧氣濃度相對應的模擬信號。
適用范圍：
GYH25礦用氧氣傳感器主要用于煤礦井下緊急避險等場所，監測環境中氧氣濃度，并連續自動地將氧氣濃度值轉換成標準電信號傳送給關聯設備，具有就地顯示氧氣濃度值，超限聲光報警等功能。該傳感器經國家防爆檢驗機關進行聯機檢驗后，可與國內各類型監測系統配套，適用于有自燃傾向的采掘工作面、回風巷、避難硐室等地點固定使用。
產品配套：
傳感器經國家防爆檢驗機關進行聯機檢驗后, 可與本公司的KJ70N煤礦監測系統配合使用
可以與國內其它煤礦及非煤礦監測系統及斷電儀、風電瓦斯閉鎖裝置兼容使用。
適宜在煤礦采掘工作面、機電硐室，回風巷道等地點固定使用。
也可以獨立使用于多種礦用火災監測系統。
產品功能
該儀器適用于煤礦井下各作業場所中測量空氣中的氧氣濃度。
儀器具有紅外線遙控調校功能；具有超限聲、光報警功能。
傳感器具備氧氣濃度信號遠傳功能，通過頻率、電流或數字信號傳輸。
GYH25氧氣傳感器產品特點
GYH25氧氣傳感器不僅僅具有通訊距離遠、接點輸出功率大、就地顯示等特點，隨著科技的發展和技術的進步GYH25氧氣傳感器還具有聲光報警、紅外遙控調校、安裝使用方便等特點。
1．采用新型單片微機和高集成數字化電路，使電路結構簡單，性能可靠，便于維修與調試。
2．實現了紅外遙控調校零點、靈敏度、報警點等功能,使調校方便簡單。
3．增加了傳感器斷電控制功能,并可任意設定斷電點，實現了一機多用。
4．采用新型開關電源,降低了整機功耗,增加了儀器傳輸距離。
5．增加了故障自檢功能,便于使用與維護。
6．設計了新型高強度外殼結構,增強了儀器抗沖擊能力。
GYH25氧氣傳感器結構特點

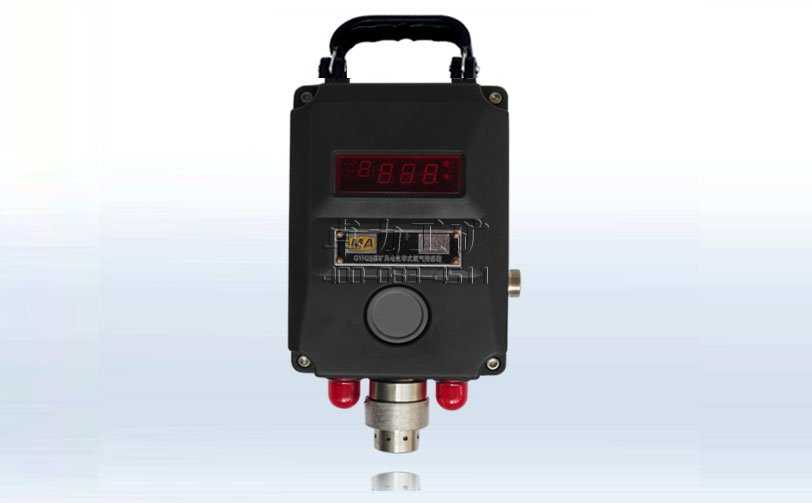

GYH25氧氣傳感器主機的機殼采用不銹鋼沖壓而成，其前后蓋合縫處設計有橡膠密封圍，既防塵又防水，下部裝有傳感器元件，采用了微型限制擴散式氣室，報警燈組采用了高亮度紅色發光管，同時也具有聲報警。儀器正面采用了四位紅色數碼作為數字顯示。整個設計新穎、體積小、調節方便。
● 工作原理
氧氣傳感器采用隔膜式伽伐尼電池工作原理。傳感器通常包括具有催化活性的金屬陰極，易極化的活潑金屬陽極，酸、堿、鹽的水溶液、和其他離子導體構成的電解質，密閉外殼和管腳。氧氣傳感器的外殼頂部有一個毛細微孔，允許氧氣通過并進入工作電極。此時氧氣將在傳感器內部被電解，導致傳感器內部導電離子濃度發生變化。通過測量流過兩電極的電解電流可以準確感知環境中氧氣濃度的變化，電解電流與氧氣濃度呈良好的線性關系。
GYH25氧氣傳感器型號意義
型號：GYH25氧氣傳感器
G——傳感器；
Y——氧氣；
H——電化學原理；
25——量程范圍（%O2）。
GYH25氧氣傳感器主要技術參數
防爆型式：礦用本質安全型
防爆標志：ExibIMb
工作參數：
工作電壓：12～24V DC
工作電流：≤40mA
測量范圍：0～25.0％ O2
分辨率： 0.1% O2。
顯示方式：4位LED顯示
響應時間：≤30s
報警點：可調，出廠時設定為15.0％ O2，當≤15.0% O2時儀器報警；
報警誤差：±0.1%O2。
基本誤差：±5%滿量程
輸出信號：
頻率：200～1000Hz；
電流：4～20mA；
數字：RS485
外形尺寸：284mm×118mm×38mm
重量：1kg
外殼材質： 不銹鋼
GYH25氧氣傳感器使用環境
環境溫度：0℃～40℃
相對濕度：≤98%RH
大氣壓力：80kPa～116kPa
風速：0m/s～8m/s
適用于含有瓦斯或煤塵爆炸危險的煤礦井下。
附錄 A
A.1 關聯設備：
|
序號
|
型號名稱
|
安標證號
|
防爆證號
|
|
1
|
KDW0.7/18-J（原KHJ6.2）礦用隔爆兼本安電源繼電器箱
|
MAB080207
|
2082891
|
|
2
|
KDW17礦用隔爆兼本安電源
|
MAA010003
|
20621347
|
|
3
|
KDW28-18礦用隔爆兼本安
不間斷電源
|
MAA080025
|
21120518
|
|
4
|
KDG2.5/127(原KHJ6.3)礦用隔爆兼本安型斷電器
|
MAB080208
|
2082896
|
|
5
|
KDW1140/18D礦用隔爆兼本安電源繼電器箱
|
MAB100091
|
320091088
|
|
6
|
KDW65隔爆兼本安型多路電源
|
MAA060010
|
20921478
|
A.2 配接設備
|
序號
|
型號名稱
|
安標證號
|
防爆證號
|
|
1
|
KJ70N-F1礦用分站
|
MFC080100
|
2084123
|
|
2
|
KJ70N-F監控分站
|
MFC070021
|
2074089
|
|
3
|
FYF6(原KJS2)遙控發送器
|
MFA080100
|
2084135
|
|
4
|
KJ70-F(B)礦用本安型安全監控分站 |
MFC100154
|
320101136
|
|
5
|
KJ70-F(C)礦用本安型安全監控分站 |
MFC100155
|
320101134
|
|
6
|
KJF16B通用監控分站 |
MFC070001
|
2074023
|
|
7
|
FYF6（原KJS2）遙控發送器 |
MFA080100
|
2084135
|
卓力工礦是國內知名GYH25礦用氧氣傳感器生產廠家，有豐富的經驗為客戶提供高品質的GYH25礦用氧氣傳感器及完善的售后服務，如果您想了解最新GYH25礦用氧氣傳感器價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：GYH25礦用氧氣傳感器發貨時間？ GYH25礦用氧氣傳感器售后保障？ GYH25礦用氧氣傳感器訂貨需要提供什么信息？
產品標簽：GYH25礦用氧氣傳感器|
氧氣傳感器說明書
|
上一篇：沒有了！

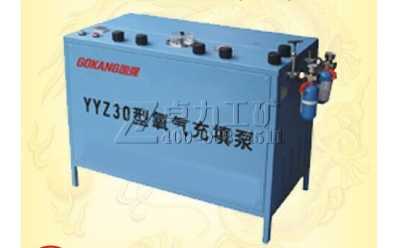

下一篇：YYZ30型氧氣填充泵
