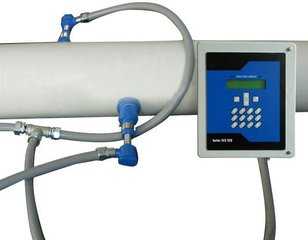

CR插入式超聲波流量計(DN80～4000)

本公司專業生產CR系列插入式超聲波流量計，目前有現貨，歡迎來電咨詢！

CR系列（包括300系列、500系列、600系列、800系列）超聲波流量計以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。產品生產標準為CJ/T3063-1997，檢定規程為JJG198-1994。
CR系列插入式超聲波流量計獨具五大技術特色。
① 陶瓷傳感器、金屬合金粘接劑。強度高、耐磨損、耐腐蝕、不易結垢。特別適合于高溫、高腐性液體的測量。使用金屬粘接劑，粘接更加牢固，使用溫度可達160℃，特別適于聲傳感器，使傳感器的工程實用性大大提高。
② 微功耗、數字化設計。整機采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、數字接收和數字分析，達到了全面的數字化設計，整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。
③ 卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術，保證準確的計量功能。另外設計了先進的管理功能，該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。
④ 靈活的維護性能。采用換向自適應技術，使該系列儀表能夠自動消除測量過程的零點誤差，并能夠在維修過程中任意更換轉換器和傳感器，不影響測量準確度。
⑤ 漢字化技術。儀表的數據輸入和測量過程顯示全部漢字化，使操作者不使用說明書即可操作。

超聲波流量計傳感器分為三種型式：插入式傳感器、管段式傳感器、外夾式傳感器。

	插入式超聲流量計		管段式超聲流量計		外夾式超聲流量計
管徑范圍（mm）	DN80～4000		DN20～2000		DN20～4000
流速范圍（%）	0.01～12
準確度（%）	單聲道	三聲道	單聲道	三聲道	1.5
	1.0	0.5	1.0（校正0.5）	0.5
測量液體	水、河水、海水、石油、化學液體等均質液體
管道材質	金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材料（如PVC，有機玻璃等）
管襯材質	玻璃鋼、砂漿、橡膠等
信號輸出	1.4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。 2.累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。 3.RS-485：光電隔離，波特率可選擇，傳輸距離大于1.6km。 4.打印機：RS-232串口模式。打印機為選配件。
鍵盤	4 x 4 漢字鍵盤或 1 x 4 英文鍵盤
顯示器	2 x 10 漢字顯示或 2 x 16英文顯示
測量功能	顯示瞬時流量、瞬時流速、正累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、供回水溫度。
數據存貯	可儲存前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。
環境溫度	轉換器：-10～45 ℃（特定環境請說明） 傳感器：-30～+60 ℃（常溫型） 　　　　 -30～+160 ℃（高溫型）
傳感器材質	不銹鋼和陶瓷		不銹鋼和普通碳鋼		常溫型為尼龍 高溫型為合金鋁
傳感器承壓能力	管內部分壓力小于2.5MPa		DN20～700mm小于2MPa DN800～2000mm小于1MPa		與管內壓力無關建議不浸水工作
傳感器防護等級	IP68
轉換器防護等級	壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67
防爆等級	[Exib]IIBT6
傳感器電纜長度	小于400m		小于400m		小于300m
傳感器電纜型號	SEYV-75-2（直徑7mm）
工作電源	AC220V ± 10% ，DC12～36V ， 功率0.5W
轉換器外形尺寸	壁掛式：213 x 185 x 107mm 盤裝式：16 x 80 x 250mm 一體式：185 x 140 x 100mm
傳感器外形尺寸	220x?20（桿部）x?50（連接部）mm		見管段傳感器數據表		60x40x35mm
轉換器重量	壁掛式：1.2kg 盤裝式：0.8kg 一體式：1.4kg
傳感器重量	0.7kg/支		見管段傳感器數據表		0.2kg/支
熱量測量功能	測量供熱、熱損耗、入口溫度、出口溫度。

我公司現有多種類型超聲流量計供用戶選擇。
● 插入式超聲波流量計：可不停產安裝和維護。采用陶瓷傳感器，使用我公司專用鉆孔裝置進行不停產安裝。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。
● 管段式超聲波流量計：需切開管路安裝，但以后的維護可不停產。可選擇單聲道或三聲道傳感器。
● 外夾式超聲波流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油脂）安裝，安裝時不損壞管路。
● 便攜式超聲波流量計：便攜使用，內置可充電鋰電池，適合移動測量，配接磁性傳感器。
● 手持式超聲波流量計：體積小，重量輕，內置可充電鋰電池，手持使用，配接磁性傳感器。
● 防爆型超聲波流量計：用于爆炸性環境液體流量測量，為防爆兼本安型。即轉換器為防爆型，傳感器為本質安全型。
● 流量測量系統：由多臺超聲流量計和系統主站組成。適于多條管路的集中測量。
● 超聲波熱量計：用于供熱系統的熱量測量。
● 電池供電型超聲流量計：采用一節鋰電池供電的一體式超聲流量計。適于無市電供應的測量場合，一節電池可使用十年，具有多種測量功能。
●MQ系列超聲波明渠流量計，用于液體明渠流量測量，測量傳感器可采用超聲速度傳感器、帕氏槽、P－B槽、三角堰、矩形堰和全寬堰，并采用超聲液位測量。該系統明渠流量計測量準確、可靠。采用超聲速度傳感器時，可測量大型渠道或涵洞的液體流量。
● 堰槽式明渠流量計：可使用帕氏槽、P－B槽、三角堰、矩形堰、全寬堰進行明渠流量測量，液位傳感器采用超聲傳感器。
● 超聲式明渠流量計：采用超聲傳感器測量流速及液位。測量準確度高，適于大型渠道和涵洞的流量測量。根據測量準確度要求，超聲速度測量可選擇單聲道、雙聲道和三聲道。
