蒸汽流量計說明書
蒸汽流量計
蒸汽流量計|蒸汽流量計價格|蒸汽流量計廠家

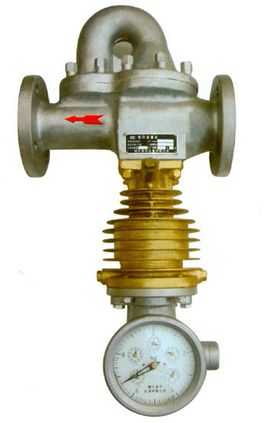

蒸汽流量計是測量蒸汽累計質量流量的專用儀表,具有機械式和智能式兩種結構形式;通過指示器表盤(機械式)或液晶顯示屏(智能式)現場顯示,精確地讀出流過該表的全部蒸汽的質量,也可輸出脈沖信號,同時具有手動壓力補償或自動溫度補償功能。由于該流量計的結構簡單,價位適中,測量范圍寬廣,廣泛石油與石油、化工、紡織、供熱等需要蒸汽流量計的場合。
蒸汽主要用孔板、渦街流量計等來測量,其中以渦街流量計更為常見,其主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的測量儀器。
分類
(1) 電學原理:用于此類原理的儀表有電磁式、差動電容式、電感式、應變電阻式等。
(2) 聲學原理:利用聲學原理進行流量測量的有超聲波式.聲學式(沖擊波式)等。
(3) 熱學原理:利用熱學原理測量流量的有熱量式、直接量熱式、間接量熱式等。
(4) 光學原理:激光式、光電式等是屬于此類原理的儀表。
(5) 原于物理原理:核磁共振式、核輻射式等是屬于此類原理的儀表.
(6) 其它原理:有標記原理(示蹤原理、核磁共振原理)、相關原理等。
主要特點
1、表體中同時集成溫壓補償補償功能,可測量流體的標準體積流量或標準質量流量。
2、全智能化、數字化電路設計,可自動補償被測流體密度或標況體積計算。
3、全新的數字濾波和修正功能使流量測量更加精準可靠。
4、電池供電型無需外接電源既可連續工作兩年以上。
5、全新點陣漢字液晶顯示,使用操作更方便。
測量的特點
我們向熱用戶送出的蒸汽都是過熱蒸汽,但是在經過長距離輸送后,隨著工況(一般指溫度和壓力)的變化,過熱蒸汽會因為熱量損失溫度降低而使其從過熱狀態進入飽和或過飽和狀態(壓力0.58MPa溫度164℃為過熱蒸汽,東岳壓力0.6MP溫度245℃,而綠美食品壓力0.58MP溫度162℃),也就是說遠端熱用戶接收到的蒸汽有可能變成飽和蒸汽。我們通常用干度X(指飽和蒸汽中的含水量多少)來衡量飽和蒸汽的質量好壞,最好的是干飽和蒸汽,一般稱為過熱飽和蒸汽,簡稱過熱蒸汽,其含水量可忽略不計(X=1);干度差的稱濕飽和蒸汽,含水量最多可達30%,這就存在著飽和蒸汽的“兩相流”問題。
特性
1. 高可靠性
流量傳感器使用集成生產的傳感部件和控制電路,傳感部分無機械運動,驅動部分選用高品質的繼電器,因而使可靠性大大提高。
2. 極寬的流量范圍
流量傳感器只對流體的流速敏感,因而可以通過配接不同的管道直徑,來監控不同大小的流量,監控流量的大小幾乎沒有限制。
3.全直通的流動管道
流量傳感器全直通的特性在很多應用場合具有重要意義,在石油、化工、重工、輕工、生物工程醫藥等諸多行業的生產中,流動的流動受到流量開關的阻礙,因而可能導致流體堵塞管道等生產事故發生。流量開關能在不影響流量的條件下實施在線監控而避免生產事故的發生。
4.簡明直觀的指示
流量傳感器具有電源指示和流量狀態指示。可以直觀的顯示當前管道中流量的狀態。
5. 適用多種流體介質
流量傳感器中,同一型號的流量開關即可適用于氣體,也可用于液體,如水、油等。只要調節流量開關中的旋鈕,即可對氣體、液體等流量進行監控。
6. 無壓力損失
流量傳感器特殊方法集成制造使探頭可做到很小的尺寸,因而對流體幾乎沒有壓力損失,在很多場合下,直接取代壓力開關將使系統具有更好的可靠性和更廣的適用范圍。
流量范圍
儀表口徑
(mm)
|
液體
|
氣體和蒸汽
|
||
測量范圍
(m/h)
|
輸出頻率范圍
(Hz)
|
測量范圍
(m/h)
|
輸出頻率范圍
(Hz)
|
|
15
|
0.3-6
|
36-446
|
2.4-36
|
260-1600
|
20
|
0.6-40
|
32-396
|
4-50
|
230-1360
|
25
|
1.2~16
|
25~336
|
8.8~55
|
190~1140
|
32
|
1.5-20
|
16-286
|
10-160
|
160-1090
|
40
|
2~40
|
10~200
|
27~205
|
140~1040
|
50
|
3~60
|
8~160
|
35~380
|
94~1020
|
80
|
6.5~130
|
4.1~82
|
86~1100
|
55~690
|
100
|
15~220
|
4.7~69
|
133~1700
|
42~536
|
150
|
30~450
|
2.8~43
|
347~4000
|
33~380
|
200
|
45~800
|
2~31
|
560~8000
|
22~315
|
250
|
65~1250
|
1.5~25
|
890~11000
|
18~221
|
300
|
95~2000
|
1.2~24
|
1360~18000
|
16~213
|
(300)
|
100~1500
|
5.5~87
|
1560~15600
|
85~880
|
(400)
|
180~3000
|
5.6~87
|
2750~27000
|
85~880
|
(500)
|
300~4500
|
5.6~88
|
4300~43000
|
85~880
|
(600)
|
450~6500
|
5.7~89
|
6100~61000
|
85~880
|
(800)
|
750~10000
|
5.7~88
|
11000~110000
|
85~880
|
(1000)
|
1200~1700
|
5.8~88
|
17000~170000
|
85~880
|
>(1000)
|
協議
|
協議
|
