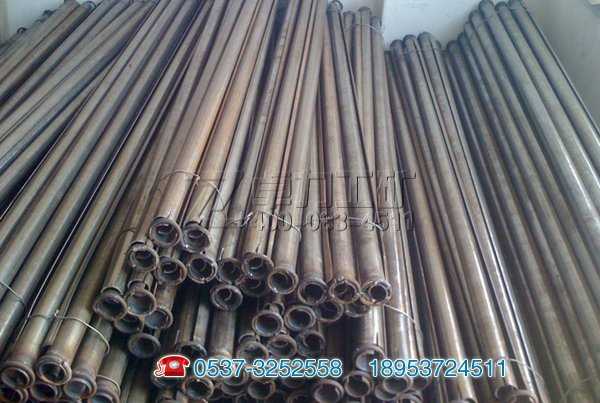

管縫式錨桿

管縫式錨桿

管縫式錨桿|縫管錨桿|管縫式錨桿生產設備廠

中文名 管縫式錨桿 管縫錨桿 縫管式錨桿  縫管錨桿 開縫式錨桿  巖石摩擦穩定器  mf43縫管錨桿  40管縫式錨桿
解    釋 全長錨固 立體部分 一根縱向開縫的高強度鋼管

一、概述
縫管錨桿又叫"巖石摩擦穩定器"，管縫式錨桿是專用性很強的支護用品，是井下涵洞頂板及其它工程支護使用的先進材料，具有制造工藝簡單，使用方便，在井下錨噴支護中具有錨固力強、抗拉力大，有很強的膨脹力，使整個頂板成為一體。

縫管錨桿是專用性很強的支護用品，是井下涵洞頂板及其它工程支護使用的先進材料，具有制造工藝簡單，使用方便，在井下錨噴支護中具有錨固力強、抗拉力大，有很強的膨脹力，使整個頂板成為一體。

管縫式錨桿是一種全長錨固，主動加固圍巖的新型錨桿，它立體部分是一根縱向開縫的高強度鋼管，當安裝于比管徑稍小的鉆孔時，可立即在全長范圍內對孔壁施加徑向壓力和阻止圍巖下滑的摩擦力，加上錨桿托盤托板的承托力，從而使圍巖處于三向受力狀態，并實現巖層穩定。
在爆破振動圍巖錨移等情況下，后期錨固力有明顯增大，當圍巖發生顯著位移時，錨桿并不失去其支護抗力，它比漲殼式錨桿有更好的特性。

二、型號含義及規格尺寸：
型號含義：
縫管錨桿產品型號用MF外徑/長度表示，其中M表示“錨桿”。F表示“縫管式”。
如MF43/1600表示縫管錨桿，其外徑為43mm，長度為1600mm。

管縫式錨桿規格：
1、外徑（毫米）：Φ30,Φ33,Φ40,Φ43（±0.5）；
2、長度（毫米）：1200、1500、1800、2000、2500
3、材質：Q235，16Mn，20 Mnsi。

項 目		MF33管縫式錨桿		MF43管縫式錨桿
		標準值	公差	標準值	公差
桿體	外徑	33	±0.5	43	±0.5
	長度	1400 、 1600 、 1800 、 2000
	縫寬	10	±1.0	14	±1.5
	壁厚	2.5~3.0 （ Q235A 級冷軋鋼）
	頭梢長度	40~50
	頭端直徑	27	±0.5	37	±0.5
托盤	長 × 寬	120×120	±2.0	150×150	±2.0
	高度	15~25	±1.0	15~25	±1.0
	厚度	4~6
	孔徑	35	±0.5	45	±0.5
推薦鉆空直徑		31		41
擋環距尾端距離		4~6
注：可根據客戶需要的規格定做各種管縫錨桿

三、工作原理
將管縫式錨桿安裝于比管徑小一些的鉆孔中，這時，將對圍巖施加三種力，一種是在管縫式錨桿全長范圍內對孔壁的徑向壓力，一種是摩擦力，用以阻止圍巖下滑，還有一種是管縫式錨桿托盤托板的承托力。這三種力使得圍巖更加穩固。

四、管縫式錨桿技術特點
    l、原料采用高強合金帶鋼；
    2、安裝最簡單；
    3、無需錨固劑；
    4、錨桿與巖體的摩擦力大；
    5、具有很高的抗剪、抗拉強度；
    6、配有高強托盤，托盤受力均勻；
    7、巷道高度大于錨桿長度。

五、技術性能及技術要求
1、 管縫式錨桿主要技術性能
（1）初始錨固力： 3~7噸；
（2）管環拉脫荷載： 8~10噸；
（3）錨桿管抗拉斷能力：12~13噸；
（4）耐腐蝕性能比A3鋼高20~30％，利于長期使用
2、技術要求
1）縫管錨桿表面應平整，無嚴重拉傷，銹蝕。焊縫應無裂紋，無氣孔夾渣，不允許燒穿管壁。托盤在桿體上應能自由移動。擋環接口與管縫開口相互錯位170o—190o為宜。
2）擋環焊縫拉脫力≥80kN，桿體極限抗拉力≥110kN，初錨力≥25kN/m，托盤承載力≥65kN。

六、管縫式錨桿使用方法
　先用風鉆在頂板上鉆錨桿孔，將托盤套入錨桿桿體，再用風錘將桿體打入錨桿孔中，使托盤與頂板幫帶貼實。
    1、依據設計要求確定錨桿孔位，用鉆機具打孔。
    2、用壓風吹盡孔內巖粉。
    3、桿體裝上錨盤，用沖擊鉆將錨桿打入孔中。

七、管縫式錨桿鉆孔孔徑推薦計算方法：
     巖層中：鉆孔直徑=（0.9-0.95）×錨桿直徑
     錨桿鉆孔深度:錨桿長度+100mm鉆孔偏斜率<1%
     煤層中：鉆孔直徑=(0.9-1.00)×錨桿直徑
     錨桿鉆孔深度:錨桿長度+200mm鉆孔偏斜率<1.5%[1]
     用戶在使用錨桿時，所選擇的鉆孔直徑除參考上表外，應根據巖石具體條件，按GBJ86標準的規定選用。

八、選購說明：
首先管縫式錨桿是一頭粗一頭細的管狀桿體，選擇一根錨桿需要知道錨桿的粗頭直徑，桿體長度，桿體壁厚。然后配套相關托盤使用。

九、包裝與貯存
管縫式錨桿采用捆扎包裝，桿體10跟捆扎成一組，托盤50塊捆扎成一組，縫管錨桿貯存時應注意防水，防腐蝕。

卓力工礦是國內知名管縫式錨桿生產廠家，有豐富的經驗為客戶提供高品質的管縫式錨桿及完善的售后服務，如果您想了解最新管縫式錨桿價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：管縫式錨桿發貨時間？ 管縫式錨桿售后保障？ 管縫式錨桿訂貨需要提供什么信息？
