CGHC-(B)本安型磁性傳感器|自動控制系統位置傳感器

結構特點

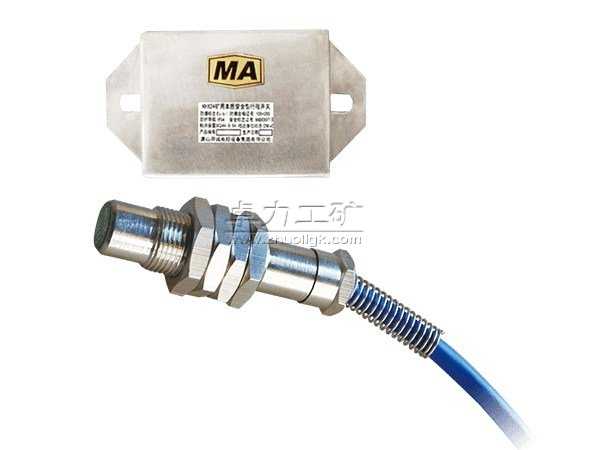

磁性傳感器由感應元件（干簧管）和磁性元件（磁鐵）組成。感應元件內部由兩只干簧管焊接在一小印刷電路板上，兩只干簧管的公共端焊接在一個公共點上，傳感器電纜的紅線接到這個公共焊點上，另外兩芯線分別焊接到兩只干簧管的另一焊點，小印刷電路板放在密封的黃銅管里，用環氧樹脂將傳感器電纜和小印刷電路板澆封，保證防護性能達到IP54。

工作原理

當磁性元件（磁鐵）接近感應元件（干簧管）時，感應元件（干簧管）吸合，從而使相關電路動作，完成相應的控制和保護功能。

主要性能

• 感應元件（干簧管）和磁性元件（磁鐵）都采用環氧樹脂澆封，保證IP54 的防護性能；
• 采用高磁感應強度的磁性元件（磁鐵），保證接近感應元件（干簧管）時，感應元件能可靠的吸合；
• 感應元件（干簧管）采用電纜引出方式，安裝、配線容易，節省空間；
• 感應元件（干簧管）內部安裝兩只干簧管，正常使用一只，另一只為備用。

主要參數

• 檢測距離：≤80mm
• 動作時間：≤2s
• 本安輸入電壓：DC24V
• 本安工作電流：≤8mA

重量及外形尺寸

• 感應元件尺寸：Φ17×80（mm）
• 感應元件重量：0.8kg
• 磁性元件外形尺寸可依據被控設備的要求配置

卓力工礦是國內知名CGHC-(B)本安型磁性傳感器生產廠家，有豐富的經驗為客戶提供高品質的CGHC-(B)本安型磁性傳感器及完善的售后服務，如果您想了解最新CGHC-(B)本安型磁性傳感器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
