GUD800礦用本安型離層位移傳感器說明書

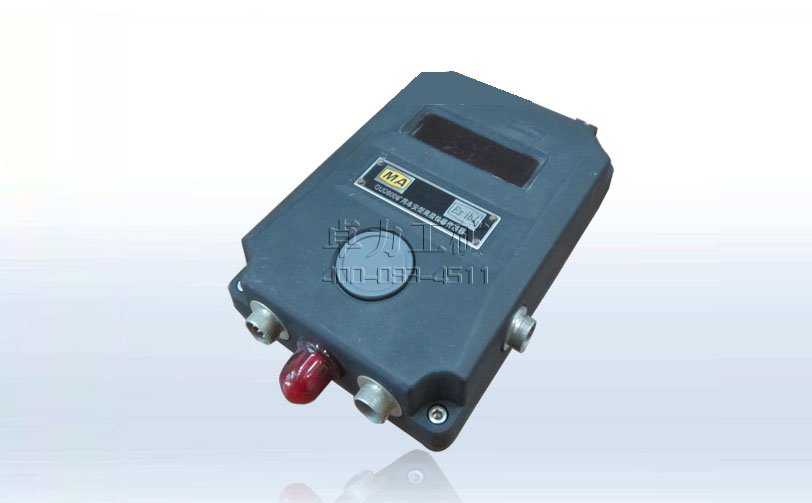

GUD800礦用本安型離層位移傳感器
GUD800礦用本安型離層位移傳感器|礦用位移傳感器
●概述
GUD800礦用本安型離層位移傳感器（以下簡稱傳感器）屬礦用本質安全型設備,可用于煤礦井下有爆炸性氣體的環境；主要用于井下巷道或頂板工作面頂板離層位移檢測。傳感器采用高精度的位移傳感器，恒力拉動設計，精確監測微小離層運動。
● 使用環境條件
傳感器在下列環境條件下應能正常工作：
a) 環境溫度：( 0 ～ +40) ℃；
b) 濕度：≤ 98 %RH ；
c) 大氣壓力：（80～110）kPa；
d) 無顯著振動和沖擊的場合；
e) 煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合；
f) 無滴水的地方。
c) 大氣壓力：（80～110）kPa；
d) 無顯著振動和沖擊的場合；
e) 煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合；
f) 無滴水的地方。
● 主要功能
a) 具有兩路離層值3位數碼顯示，分辨率為1 mm；
b) 報警方式：聲光報警，聲信號響度在距其1 m遠處應≥ 75 dB（A），光信號應能在20 m遠處清晰可見；
c) 報警值：0～800 mm范圍內可調；
d) 具有距離≤ 5 m紅外遙控接收功能；
e) 傳輸距離：傳輸電纜截面積> 1.5 mm２時，傳感器的傳輸距離應≥ 2 km。
b) 報警方式：聲光報警，聲信號響度在距其1 m遠處應≥ 75 dB（A），光信號應能在20 m遠處清晰可見；
c) 報警值：0～800 mm范圍內可調；
d) 具有距離≤ 5 m紅外遙控接收功能；
e) 傳輸距離：傳輸電纜截面積> 1.5 mm２時，傳感器的傳輸距離應≥ 2 km。
●主要技術指標
5.1 供電電壓及電流
a) 額定工作電壓：18 VDC；
b) 額定工作電流：≤ 60 mA。
5.2 輸出頻率模擬量信號
a) 頻率范圍200 Hz～1000 Hz；
b) 脈沖寬度> 0.3 ms，高電平狀態時的電壓≥ 3 V，低電平輸出狀態時的電壓< 0.5 V。
a) 額定工作電壓：18 VDC；
b) 額定工作電流：≤ 60 mA。
5.2 輸出頻率模擬量信號
a) 頻率范圍200 Hz～1000 Hz；
b) 脈沖寬度> 0.3 ms，高電平狀態時的電壓≥ 3 V，低電平輸出狀態時的電壓< 0.5 V。
附錄A
A.1關聯設備：
|
序號
|
型號名稱
|
防爆證號
|
安標證號
|
|
1
|
KDW17礦用隔爆兼本安電源
|
20621347
|
MAA010003
|
|
2
|
KDW28-18礦用隔爆兼本安不間斷電源
|
21120518
|
MAA080025
|
|
3
|
KWD0.7/18-J(原KHJ6.2)型礦用隔爆兼本安電源繼電器
|
2082891
|
MAB080207
|
A.2配套設備：
|
序號
|
型號名稱
|
防爆證號
|
安標證號
|
|
1
|
KJ70N-F1（原KHJ6.1）礦用分站
|
2084123
|
MFC080100
|
|
2
|
KJ70N-F礦用本安型安全監控分站
|
2104071
|
MFC070021
|
|
3
|
KJ70N-F（C）礦用本安型安全監控分站
|
320101134
|
MFC100155
|
|
4
|
KJ70N-F（B）礦用本安型安全監控分站
|
320101136
|
MFC100154
|
