墻壁式旋臂起重機（又稱：壁柱式懸臂起重機，壁柱式懸臂吊，壁柱式旋臂吊，墻壁吊，墻壁式懸臂起重機）是根據用戶需要設計的專用起重設備。具有結構新穎、合理、簡單、操作使用方便、回轉靈活、自重輕、載荷移動靈活等優點，是節能高效的物料吊運裝備。可廣泛利用于廠礦、車間的生產線、裝配線和機床的上下活及倉庫、碼頭等場合的重物吊運。

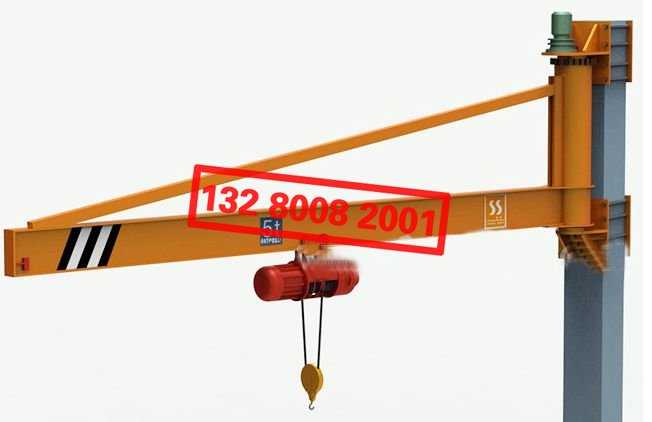

墻壁式旋臂起重機（墻壁吊）由支架、旋臂裝置及環鏈電動葫蘆等組成。懸臂固定在墻壁或水泥柱上，可根據用戶需求進行回轉。回轉部分分為手動回轉和電動回轉。環鏈電動葫蘆安裝在懸臂軌道上，用于起吊重物。

環境條件：
1、起重機的電源為三相交流，額定頻率為50HZ，額定電壓為380V。
2、起重機安裝地點的海拔高度不超過2000M。
3、起重機工作環境中不得有易燃易爆及腐蝕性氣體。
4、起重機不允許吊運熔融金屬、有毒物品和易燃易爆物品。

產品型號		BX0.125	BX0.25	BX0.5	BX1	BX2	BX3
額定起重量（T）		0.125	0.25	0.5	1	2	3
起吊高度h（m）		3	3	3	3	3	3
最大回轉半徑L（m）		3 4 5 6	3 4 5 6	3 4 5 6	3 4 5 6	3 4 5 6	3 4 5 6
最大工作半徑R2（m）		L－200mm
最小工作半徑R1(m)		1	1	1	1	1 1.5 1.8
提升速度（m/min）		8/2	4/1，10/2.5	5/1.25，10/2.5	5/1.25 , 8/2	4/1	4
水平運行速度（m/min）		7，14，28
回轉速度（r/min）		0.8
回轉角度（°）		180
電機容量	回轉電機（kw）	0.37	0.37	0.37 0.55	0.37 0.55	0.55 0.75 1.1	0.55 0.75 1.1
	起升電機（kw）	0.2/0.05	0.2/0.05, 0.5/0.13	0.5/0.13, 1.0/0.25	1.0/0.25, 1.5/0.35	1.5/0.35	2.3
	運行電機（kw）	0.14	0.14	0.14	0.2	0.2	0.4

結構及操作
本機主要由1、懸臂；2、回轉裝置；3、環鏈電動葫蘆組成。
環鏈電動葫蘆有起重和在橫梁上往復運行的功能。
懸臂梁可由回轉裝置上的的減速機帶動滾輪進行回轉運動。
電器部分見附圖：電氣原理幾電氣接線圖。電器控制箱安裝在環鏈葫蘆上。
本機操作通過手電門按鈕實現。手電門有八個按鈕，分別控制快升、快降、慢升、慢降、左右回轉及葫蘆小車的水平前后行走。

注意：
1、 操作時不得同時按下快慢按鈕和同一電機的反正轉按鈕。
2、 工作時，起重臂下禁止站人。
3、 禁止拖拉重物。
4、 禁止超負荷起吊。
