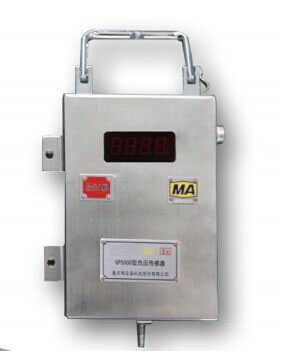

GP5000型負壓傳感器

一、概述

GP5000負壓傳感器是適用于煤礦井下巷道及瓦斯抽放管道負壓監測的本質安全型儀器，主要用于風壓變化監測，保證礦井正常通風、配風及瓦斯抽放管路安全，在對老塘漏風、隔墻密閉環境中的風壓監測起到了重要作用。傳感器電路采用單片機設計，能就地顯示檢測壓力值，同時輸出多種信號，供遠程采集；并具備故障自檢功能，給使用和維護帶來很大的方便。

二、特點：

1. GP5000型負壓傳感器支持多種信號傳輸方式(頻率、電流、RS485)，有效地屏蔽信號傳輸的電磁干擾；
2. 采用全新開關電源，整機功耗更低，傳感器傳輸距離更長；本安參數更小，兼容各大系統；
3. 精度高、誤差小、性能穩定；
4. 采用單片機和集成電路，電路結構簡單，性能可靠，便于維修和調試。

三、技術參數：

GP5000型負壓傳感器環境參數
a) 環境溫度：0℃～+40℃；
b) 平均相對濕度：≤95%（+25℃）；
c) 大氣壓力：80 kPa～106kPa；
d) 適用于具有瓦斯和煤塵爆炸混合物的危險環境中。
四、主要技術參數
1. 額定電壓：（9～25）V.DC ；
2. 工作電流：≤25mA@24V.DC；
3. 測量范圍：-5kPa ～0kPa；
4. 基本誤差: ±3%F.S；
5. 信號輸出制式
a) RS485信號（優選）：
· 傳輸方式：主從式、半雙工；
· 傳輸速率：4800bps；
· 傳輸距離：2.0km。
· 信號工作電壓峰峰值：≤12V；
b) 頻率信號：
   頻率：（200～1000）Hz（脈沖寬度大于0.3ms）。

GP5000型負壓傳感器
