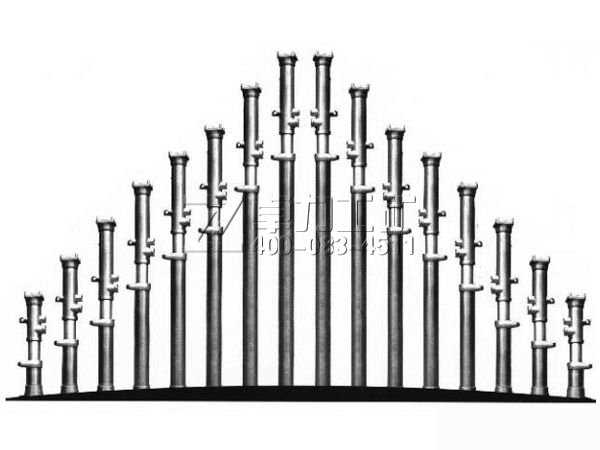

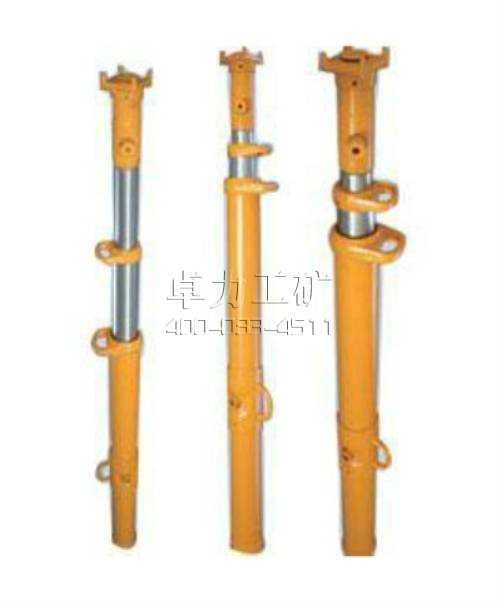

DN內注式單體液壓支柱

　　山東卓力DN系列內注式單體液壓支柱型號齊全，DN(06～18)-250/80型單體液壓支柱DN06 DN08 DN10 DN12 DN14 DN16 DN18，DN(20、22)-300/90、DN25-250/90、DN28-250/90、DN31.5-160/90、DN35-160/90單體液壓支柱，DN（38、40、42、45）-150/110L型單體液壓支柱DN38 DN40 DN4

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

DN內注式單體液壓支柱說明書

DN內注式單體液壓支柱

DN內注式單體液壓支柱|內注式單體液壓支柱型號

DN系列礦用單體液壓支柱
DN內注式單體液壓支柱為內部供液結構、恒阻式支柱，與金屬鉸接頂梁配合適用于煤礦一般機械化采煤工作面頂板的支護，也可用于綜合機械化采煤工作面端頭支護或臨時支護，煤礦回采工作面的頂板支護和端頭頂板支護，由于其承載能力大、抗偏載能力強、工作行程大、使用范圍廣，因而其可應用于薄煤層、中厚煤層及較厚煤層工作面。

組成：DN內注式單體液壓支柱主要由頂蓋、通氣閥、缸體、活柱體、活塞、手搖泵、卸載閥、安全閥和手把體等零部件組成。
特點：重量輕，承載能力大；升柱快，回柱便利；密封性能可靠；不需泵站和管路系統供液，降柱不排出液體，保持環境清潔；使用靈活，管理方便。

DN內注式單體液壓支柱適用范圍
1、煤層傾角：煤層傾角小于20°的緩傾斜回采工作面,采取一定安全措施后亦可用于傾角為25°～35° 的回采工作面。
2、高度：不大于支柱的最大高度，即DN18型支柱最大支撐高度為1.8m，支撐高度變化范圍一般為1.3～1.8m；DN22型支柱最大支撐高度為2.2m，支撐高度變化范圍一般為1.6～2.2m等等。
3、支柱在承壓過程中不應以支柱的中部作為推溜千斤頂?shù)闹c(diǎn)推溜；
4、在炮采工作面使用時，應采取措施防止支柱的活柱表面被崩壞。

DN內注式單體液壓支柱工作原理
DN內注式單體液壓支柱工作液為5號液壓油, 回柱時油缸中液壓油流回活柱內腔形成封閉式循環;不需要泵站和管路系統, 配套設備少, 成本低; 在沒有電源和泵站的地方照樣使用, 靈活性大、管理方便、簡單; 由于工作液是封閉式循環, 支柱回柱時液壓油流回活柱內腔, 實現支柱本身液壓油的閉路循環, 液壓油消耗很少; 支柱液壓系統為閉式系統, 液壓油不外溢, 不污染環境, 有利于環保, 并對工作面生產影響小, 較好地保持了工作面環境, 勞動條件較好; 支柱的閥全部裝在支柱內腔, 受外界污染的可能性小, 可靠性高。

DN內注式單體液壓支柱型號：
DN（38、40、42、45）-150/110L單體液壓支柱
DN（31.5、35）-160/90單體液壓支柱
DN（25、28）-250/90內注式單體液壓支柱
DN（20、22）-300/90單體液壓支柱
DN（06、08、10、12、14、16、18）-250/80內注式單體液壓支柱
DN（04、05）-250/80XX 單體液壓支柱
材質：27硅錳

DN內注式單體液壓支柱技術參數表

型號	最大高度 mm	最小高度 mm	行程 mm	工作阻力 kN	工作液壓 MPa	油缸直徑 mm	底座面積 mm2	工作液	重量 Kg
DN31-160/90	3150	2450	700	160	25	90	120	5#液壓油	78
DN28-200/90	2800	2100	700	200	31	90	120	5#液壓油	74
DN25-250/90	2500	1800	700	245	39	90	120	5#液壓油	68
DN22-300/90	2240	1540	700	294	46.3	90	120	5#液壓油	60
DN20-300/90	2000	1360	640	294	46.3	90	120	5#液壓油	55
DN18-250/80	1800	1250	550	245	49	80	120	5#液壓油	45
DN16-250/80	1600	1100	500	245	49	80	120	5#液壓油	41
DN14-250/80	1400	1000	400	245	49	80	120	5#液壓油	38
DN12-250/80	1200	870	330	245	49	80	120	5#液壓油	34
DN10-25/80	1000	720	280	245	49	80	120	5#液壓油	29
DN08-250/80	800	590	210	245	49	80	120	5#液壓油	26
DN06-25/80	650	510	140	245	49	80	120	5#液壓油	23

DN(06～18)-250/80型單體液壓支柱技術參數：

規格項目	DN06	DN08	DN10	DN12	DN14	DN16	DN18
最高高度mm	630	800	1000	1200	1400	1600	1800
最低高度mm	510	590	720	870	1000	1100	1250
工作行程mm	140	210	280	33	400	500	550
額定工作阻力kN	250
額定工作油壓MPa	49
油缸內徑mm	80
初撐力kN	49	49	49	49	68.7～78.5	68.7～78.5	68.7～78.5
底座面積cm²	120	120	120	120	129	129	129
初撐時作用在手把上的最大力矩N.m	＜200
使用手把回柱的最大力矩N.m	＜200
空載時手把搖動一次活柱升高值mm	＞15	＞15	＞20	＞20	＞25	＞25	＞25
全行程降柱速度mm/s	＞20	＞20	＞20	＞20	＞30	＞30	＞30
工作液體	5#液壓油
重量Kg	22	24.5	28	32	35	38	42
含油重量Kg	23	26	29	34	38	41	45
裝油量L	1	1.3	1.7	2.1	2.5	3	3.3

DN(20、22)-300/90、DN（25、28）-250/90、DN（31.5、35）-160/90 單體液壓支柱技術參數：

規格項目	DN20	DN22	DN25	DN28	DN31.5	DN35
最高高度mm	2000	2240	2500	2800	3150	3500
最低高度mm	1360	1540	1800	2100	2450	2800
工作行程mm	640	700	700	700	700	700
額定工作阻力kN	300	300	250	250	160	160
額定工作油壓MPa	46.3	46.3	39	31	25.1	25.1
油缸內徑mm	90
初撐力kN	68.7～78.5
底座面積cm²	129
初撐時作用在手把上的最大力矩N.m	＜200
使用手把回柱的最大力矩N.m	＜200
空載時手把搖動一次活柱升高值mm	＞20
全行程降柱速度mm/s	＞30
工作液體	5#液壓油
重量Kg	50.7	55	62.8	68.3	72.8	72.8
含油重量Kg	55	60	68	74	78	78
裝油量L	4.6	5.1	5.4	5.4	5.4	5.4

DN（38、40、42、45）-150/110L型單體液壓支柱技術參數：

規格項目	DN38	DN40	DN42	DN45
最高高度mm	3800	4000	4200	4500
最低高度mm	3100	3300	3500	3800
工作行程mm	700
額定工作阻力kN	150
額定工作油壓MPa	15.8
油缸內徑mm	110
初撐力kN	68.7～78.5
底座面積cm²	147
初撐時作用在手把上的最大力矩N.m	＜200
使用手把回柱的最大力矩N.m	＜200
空載時手把搖動一次活柱升高值mm	＞30
全行程降柱速度mm/s	＞30
工作液體	5#液壓油
重量Kg	111	113	116	119
裝油量L	6.7	6.7	6.7	6.7

DN(04、05)-250/80XX型單體液壓支柱技術參數：

型號項目	DN04	DN05
最高高度mm	420	500
最低高度mm	350	410
工作行程mm	70	90
重量Kg	17	19
裝油量L	0.6	0.7
油缸內徑mm	80
額定工作阻力kN	250
額定工作液壓MPa	49
初撐力kN	49
空載時手搖把搖一次活柱升高mm	＞15
全行程降柱時間s	＜10
底座對頂板壓力MPa	24.03
