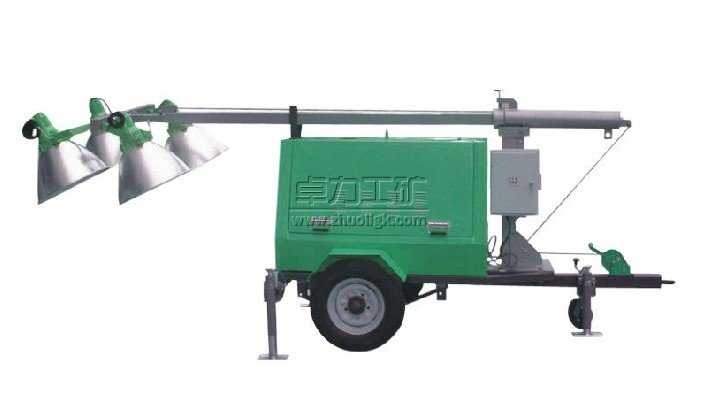

全方位拖車照明燈塔|拖拉式移動照明燈塔|升降照明燈塔

全方位拖車照明燈塔
一、特點
1、照明性能：燈盤采用4盞1000W高效節能燈頭,照明亮度高,覆蓋范圍大,照明遠近兼顧,光源壽命長達1萬小時以上,特別適合戶外大型作業照明。
2、升降性能：燈塔升降桿采用高強度合金材料精制而成,能實現自動升降調節,最大升起高度為6米;四個燈頭可單獨上下左右調節照射角度,使燈光覆蓋整個工作現場。
3、工作時間：采用進口高性能發電機組供電,發電機組一次注滿汽油可連續工作時間9小時;在有市電的場所,也可接通220V交流電源實現長時間照明。
4、便操作性：遙控或點動開關兩種方式控制升降桿的升降和立倒,操作簡單、安全可靠;無線遙控方式可在30 米范圍內控制升降桿的升降和立倒。
5、適用場所：燈塔整體采用各種優質合金材料制作,結構緊湊,性能穩定,能在各種惡劣環境和氣候條件下正常工作,抗風等級為8 級。
6、靈活方便：優化的結構設計,移動搬運方便、連接到拖車上可方便移動到任何施工、搶險現場。
二、安裝方法
1、安裝U型支架
打開車體側門,拆除車體尾部安裝位置上的內六角螺釘。
將U型支架豎立在車體尾部的安裝位置,U型支架的定位銷位于左側。
用內六角螺釘將U型支架固定在車體尾部。
2、安裝拖桿
用支撐物將車體前部頂起,然后打開車體側門。
用扳手將車體內部固定L型支架的螺栓擰下,然后抽出L型支架。
將拖桿插入車體,用螺栓固定在車體內部,隨后放下前支撐腳,調節支撐腳到合適高度,然后插上固定銷。
將車廂內部的鎖鏈取出,掛在車廂底部兩端的鐵環上,隨后用鎖鏈鉤住拖桿的掛鉤;最后移出支撐物。
3、安裝后支撐腳
拔掉車廂尾部兩側固定后支撐腳的插銷,拔出支撐腳到合適位置,然后插上固定銷。
搖動搖桿調整后支撐腳高度,使車輪離地,車體重量落在支撐腳上。
4、安裝燈塔升降桿
將燈塔升降桿抬到車體頂部,放置到U型支架內,保證U型支架內的插銷插入升降桿上的定位孔。
將升降桿上的六芯電纜、四芯電纜分別通過車體上的大、小葛蘭接頭引入車體,并按照圖示將電纜線接好,注意電纜線的一一對應關系;安裝時注意上好填料,擰緊葛蘭接頭,保證密封效果。
安裝兩根電纜線時,應注意在車體外面留有15-20CM的余量,以免升降桿升降時電纜線受力。
5、安裝鋼絲繩
取下車體前端滑輪上面的兩個定位銷和升降桿前端的滑輪和定位銷。
將車體內絞盤上的鋼絲繩穿過車體底部滑輪位置的方孔,從滑輪下槽部位拉出,然后從升降桿前部取下的滑輪繞過,并將滑輪安裝在升降桿的前端位置,再將鋼絲繩拉回到車體底部滑輪的上部孔位并用銷軸將鋼絲繩固定。注意保證鋼絲繩前端的夾頭方向朝向,并保證處于夾緊狀態,不可松動。
安裝升降桿前部滑輪的上方孔位的銷軸,防止滑輪上鋼絲繩脫落。
6、安裝燈頭
擰下升降桿頂部橫梁固定燈頭的螺栓;然后調節四個燈頭的安裝支架致水平位置。
將四個燈頭依次固定在橫梁上。
將四個燈頭的輸入電纜線接入升降桿頂部的接線盒中,按圖示要求接好線;注意四個燈頭的接線順序。
安裝好接線盒蓋。
三、注意事項
1、調節水平儀
調節三個支撐腳高度,使水平儀水滴至中間位置。
2、給發電機組加注燃油、機油
按照發電機組說明書要求加注燃油、機油。
3、啟動發電機組
按照發電機組說明書啟動發電機組。
發電機組啟動后必須將車體兩個側門打開,以利于空氣對流。
4、升起伸縮桿的檢查工作
根據照明要求,調整燈頭照射角度;四個燈頭均可在水平360°;上下180°范圍內調節照射角度。
取下車體前部的固定銷。
檢查燈塔頂部13米的高度內沒有任何障礙物。
檢查鋼絲繩完好情況;檢查所有的固定銷、螺栓安全鎖定。
5、立起伸縮桿
打開車廂的操作面板,將操作控制面板上的轉換開關旋至立/倒位。
按動紅色點動開關,升降桿點動立起;當按住3秒后,升降桿啟動長動狀態,升降桿連續立起。
當升降桿完全直立后,再次按動紅色按鈕,關閉電機;然后將車廂前部的固定銷插入升降桿,固定。
6、升起伸縮桿
將操作控制面板上的轉換開關旋至“升降”位。
按動紅色點動開關,升降桿點動升起;當按住3秒后,升降桿啟動長動狀態,升降桿連續立起。
根據照明需要確定伸縮桿的升起高度,再次按動紅色按鈕,關閉電機;升降桿停止升起;升降桿最大升起高度為10米。
升降桿升到位后,將操作面板上的轉換開關旋至中間位置,以防誤操作。
7、打開燈具,進行照明
扳動控制面板上的四個照明開關,點燃燈具進行照明;燈泡啟動時間約為10分鐘;10分鐘后燈泡完全啟動。
可根據需要點亮或關閉任何一套燈具。關閉燈具再次啟動時,應等待20分鐘左右,等燈泡完全冷卻后,才能再次啟動。
控制面板頂部設置有面板照明開關,當按動開關時,照明啟動,可方便人員在夜間操作。
8、遙控控制燈塔升降、立倒
燈塔升降桿的升降、立倒也可用遙控器進行控制,遙控器的控制范圍為30米。
遙控器上有A、B兩個鍵;其中“A”鍵控制升/立,“B”鍵控制降/倒。
用遙控器控制升降桿的升降。
將控制面板上的旋轉開關扳至“升降”位,然后安動A鍵;升降桿升起;按動B鍵,升降桿降下。
用遙控器控制升降桿的立倒。
將控制面板上的旋轉開關扳至“立倒”位,然后安動A鍵;升降桿立起;按動B鍵,升降桿倒下。
9、關閉燈具
使用完后,應首先關閉燈具。打開車體操作面板,關閉四盞燈具。
10、降下伸縮桿
將操作控制面板上的轉換開關旋至“升降”位。
按住綠色按鈕3秒后,升降桿正常降下。
當升降桿降到位時,再次按動綠色按鈕,關閉電機。
11、放倒伸縮桿
檢查升降桿放倒方向,無人員活動。
將固定升降桿的固定銷取下。
將操作控制面板上的轉換開關旋至“立倒”位。
按住綠色按鈕3秒后,升降桿緩慢放倒。
當升降桿桿放到位時,再次按動綠色按鈕,關閉電機。
將車體尾端的固定銷上好,防止移動時升降桿滑動。
12、關閉發電機組
關閉發電機組。
關閉車體兩個側門。
13、將車體連接到拖車
將車體前端與拖車連接。
收起三個支撐腳,并用鎖銷固定好。
取出車廂內部的車燈連接線與拖車接好即可將燈塔拖到指定地點。
