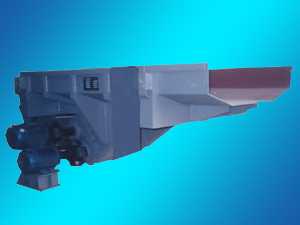

GZM型振動給料機

　　山東卓力優質供應GZM型振動給料機，是我公司與煤炭部選煤設計研究院聯合研制的新型給料設備。GZM型振動給料機型號有： GZM1015 GZM1020 GZM1030 GZM1220 GZM1225 GZM1230 GZM1525 GZM1530 GZM1825 GZM1830 GZM2025 GZM220K。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

GZM型振動給料機說明書

GZM型振動給料機

GZM型振動給料機|GZM220K振動給料機

產品簡介:　　

GZM型振動給料機是我公司與煤炭部選煤設計研究院聯合研制的新型給料設備。該機采用雙普通電機自同步分離拖動技術，電機不參振，采用箱式激振器，極大的簡化了激振裝置。該機具有結構簡單、處理量大、噪音小、能耗低、動負荷小、使用壽命長等特點。

GZM型振動給料機安裝方式為前吊后座、全座、全吊、前座后吊。電機分普通和防爆型，380V和660V；電機可左右布置，也可同一側布置。專用溜槽閘門分為手動和電液自動式。
GZM型振動給料機型號：
GZM1015 GZM1020 GZM1030 GZM1220 GZM1225 GZM1230 GZM1525 GZM1530 GZM1825 GZM1830 GZM2025 GZM220K
GZM型振動給料機型號說明:

G Z M 12 30
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └─────────槽體長度（dm）
│ │ │ └───────────槽體寬度(dm)
│ │ └─────────────煤用　
│ └────────────── 振動
└────────────────給料機

主要技術參數:

項

目

型

號

給料量t/h

給料粒度mm

安裝角度

雙振幅mm

振動頻率r/min

電動機

單支點最大動負荷N

給料機重量kg

溜槽閘門重量kg

型號

功率

GZM1015

200-450

0-300

0-10°

4-8

940

Y100L-6

2*1.5

2000

1090

1120

GZM1020

200-450

0-300

0-10°

4-8

940

Y112M-6

2*2.2

2000

1170

1180

GZM1030

200-450

0-300

0-10°

4-8

940

Y112M-6

2*2.2

2000

1550

1430

GZM1220

200-600

0-300

0-10°

4-10

940

Y112M-6

2*2.2

2150

1500

1340

GZM1225

200-600

0-300

0-10°

4-10

940

Y112M-6

2*2.2

2150

1610

1480

GZM1230

200-600

0-300

0-10°

4-10

960

Y132S-6

2*3

2500

1880

1540

GZM1525

500-1000

0-300

0-10°

4-12

960

Y132S-6

2*3

2500

1850

1985

GZM1530

500-1000

0-300

0-10°

4-12

960

Y132S-6

2*3

2500

1970

2050

GZM1825

600-1200

0-300

0-10°

4-12

960

Y132M1-6

2*4

2900

2360

2190

GZM1830

600-1200

0-300

0-10°

4-12

960

Y132M1-6

2*4

2900

2510

2270

GZM2025

800-1500

0-300

0-10°

4-12

960

Y132M2-6

2*5.5

3100

3180

2480

GZM220K

200-450

0-300

0-10°

4-8

940

Y112M-6

2*2.2

2150

3060

2070

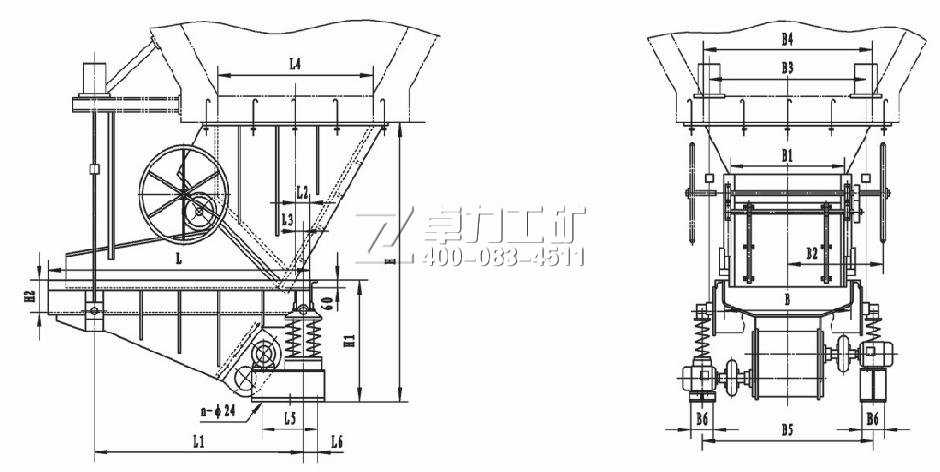

單閘門給料機安裝圖及主要尺寸:

型號	L	L1	L2	L3	L4	L5	L6	H	H1	H2	B	B1	B2	B3	B4	B5	B6
GZM1015	1500	1275	136	211	1000	450	124	1740	860	208	1000	900	756	1240	1200	1400	150
GZM1020	2000	1500	136	74	1000	500	127	1800	900	208	1000	900	756	1240	1200	1400	150
GZM1030	3000	2500	120	53	1200	500	127	1970	900	208	1000	900	756	1240	1200	1400	200
GZM1220	2000	1500	120	53	1300	500	127	2260	980	288	1200	1100	856	1406	1500	1600	200
GZM1225	2500	2000	120	53	1500	650	127	2350	980	288	1200	1100	856	1406	1500	1600	200
GZM1230	3000	2500	70	7	1500	650	127	2380	1010	288	1200	1100	856	1406	1500	1600	200
GZM1525	2500	2000	70	7	2200	650	127	3160	1150	308	1500	1400	970	1724	2200	1880	200
GZM1530	3000	2500	70	7	2200	800	225	3160	1150	308	1500	1400	970	1724	2200	1880	200
GZM1825	2500	2000	70	7	2200	800	225	3160	1150	308	1800	1700	1120	2024	2200	2180	200
GZM1830	3000	2500	70	7	2200	800	225	3160	1150	308	1800	1700	1120	2024	2200	2180	200

注：

溜槽閘門B3>=1700mm的為雙手輪閘門，其它為單手輪閘門，如用戶無要求為左式安裝。

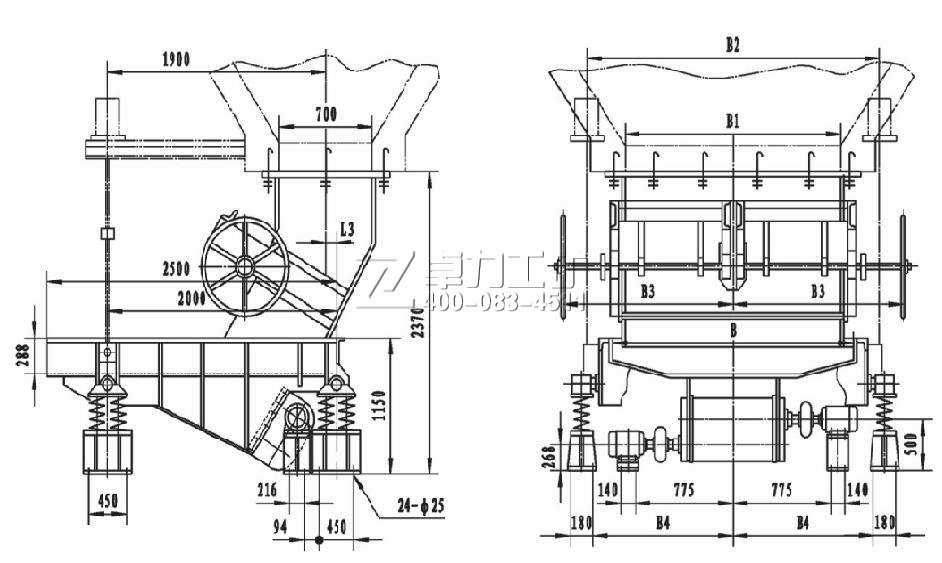

雙閘門給料機安裝圖及主要尺寸:

型號	B	B1	B2	B3	B4
GZM2025	2000	1800	2240	1400	1102
GZM220K	2000	2000	2240	1500	1202

卓力工礦是國內知名GZM型振動給料機生產廠家，有豐富的經驗為客戶提供高品質的GZM型振動給料機及完善的售后服務，如果您想了解最新GZM型振動給料機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
