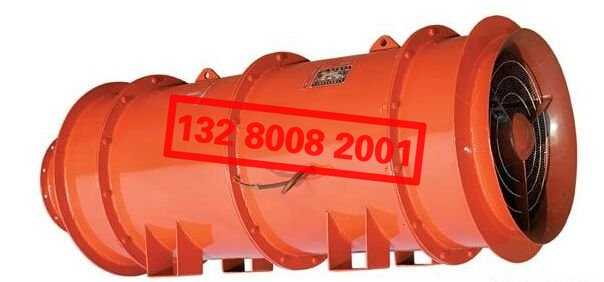

FD系列隧道礦山軸流風機
1、用途
FD系列隧道礦山軸流風機是動葉可調試雙級葉輪對旋，有兩臺配有進口SKF瑞典軸承的專用電動機直接驅動兩個旋向相反的葉輪。
FD系列隧道礦山軸流風機亦是動葉可調式單級葉輪旋轉，由一臺配有進口瑞典軸承的專用電動機直接驅動單級葉輪。
FD系列隧道礦山軸流風機工程適應范圍寬，使用壽命長，是隧道、礦山及相關工程領域內通風設備的理想換代產品。
2、特點     隧道軸流通風機由三段組成：進口消聲器(集風器、整流器、守流器、消聲器)；風機段(機殼部、葉輪部、電動機)；出口消聲段(整流器、導流器、消聲器)。
1)葉輪部：由葉片和輪轂，其中輪轂采用ZG230～450鑄鋼加工而成，葉片采用ZL104鋁硅合金精密鑄造經加工而成，可調機翼型葉片，葉片根部和尾部，在設計、工藝、鑄造、加工均作了足夠的加強，其安裝角度根據不同性能參數要求可調節，調節方式為停機后，葉輪處于靜止狀態，逐個調節葉片。葉輪經過嚴格的靜、動平衡校正，超轉速試驗運轉平穩可靠。
2)機殼部：由普通鋼板焊接而成，內筒上配置交焊接靜止后導流葉片，并經消除焊接應力處理。
3)消聲器：根據該系列風機聲音頻譜特性，采用鍍鋅鋼板、穿孔板、吸聲材料、卷流板、導流器而設計，并有效地控制了氣流流動動力噪聲和輻射聲。
4)電動機：經特殊設計制造，適用于海拔高度3500m工作運行要求，其工作電壓380V，頻率50Hz，絕緣等級F級，防護等級IP54。軸承采用SKF瑞典進口軸承，能承受雙向載荷，可長期連續運行工作，無需維護。

FD雙級對旋動葉可調式低噪聲隧道軸流通風機性能參數表

風機型號	動葉直徑mm	轉速r/min	流量m3/h	全壓Pa	A聲級dB	功率KW
FD-50A	500	2900	17200	3300	80	Y2-7.5×2
FD-56A	560		19500	3800	81.5	Y2-11×2
FD-60A	600		30000	4900	83	Y2-30×2
FD-63A	630		35000	5300	85	Y2-37×2
FD-80A	800	1480	49500	4900	84	Y4-45×2
FD-90A	900		54700	4900	86	Y4-55×2
FD-100A	1000		60000	4900	89	Y4-60×2
FD-112A	1120		83000	4800	91	Y4-80×2
FD-125A	1250		120000	4800	92	Y4-110×2
FD-140A	1400	980	150000	4000	90	Y6-115×2
FD-150A	1500		175000	4000	92	Y6-132×2
FD-160A	1600		220000	4000	94	Y6-160×2
FD-180A	1800		240000	4100	95	Y6-220×2

單級單速FD-A型低噪聲隧道軸流通風機性能表

型號	葉輪直徑 mm	流量 m3/h	全壓 Pa	轉速 r/min	配用電動機功率 KW	A聲級 dB	重量 kg
FD50A-T7	500	15000	1200	2920	7.5	77	292
FD56A-T11	560	18000	1500	2930	11	79	392
FD63A-T22	630	28800	2000	2930	22	83	597
FD71A-T30	710	36000	2200	2950	30	86	805
FD100A-F45	1000	57600	2100	1480	45	86	1350
FD110A-F55	1100	72000	2000	1480	55	88	1670
FD110A-F75	1100	90000	2200	1480	75	90	1790
FD125A-F90	1250	108000	2200	1480	90	92	2230
FD125A-110	1250	142000	2100	1480	110	91	2320

單級雙速FD-A型低噪聲隧道軸流通風機性能表

型號	葉輪直徑 mm	流量 m3/h	全壓 Pa	轉速 r/min	配用電動機功率 KW	A聲級 dB	重量 kg
FD100AD-FS45	1000	57600	2100	1480	47	86	1490
		37800	900	970	16	75
FD110AD-FS55	1100	72000	2000	1480	55	88	2150
		47000	860	970	18.5	77
FD110AD-FS75	1100	90000	2200	1480	84	90	2280
		58900	945	970	28	81
FD125AD-FS90	1250	108000	2200	1480	95	91	2420
		70800	945	970	32	80

卓力工礦是國內知名FD隧道低噪聲軸流通風機生產廠家，有豐富的經驗為客戶提供高品質的FD隧道低噪聲軸流通風機及完善的售后服務，如果您想了解最新FD隧道低噪聲軸流通風機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：FD隧道低噪聲軸流通風機發貨時間？ FD隧道低噪聲軸流通風機售后保障？ FD隧道低噪聲軸流通風機訂貨需要提供什么信息？
