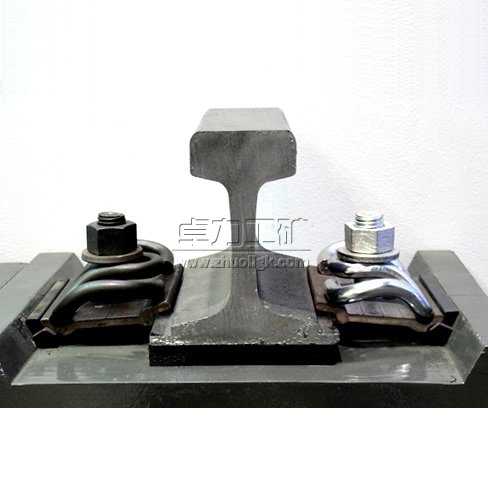

II型彈條扣件說明書
II型彈條扣件
II型彈條扣件|彈條扣件
II型彈條扣件性能特點
1、適用于標準軌距鐵路直線及半徑R≥300m線路上聯接60kg/m鋼軌與預應力混凝土枕、預應力寬混凝土枕及直線地段整體道床;
2、扣件組裝時,螺母扭力矩控制在100~140N.m;
3、通過墊入調高襯墊調整軌頂高,最大調高量為10mm;
4、采用不同型號軌距擋板和擋板座的組合調整軌距,調整量為-12~+8mm。

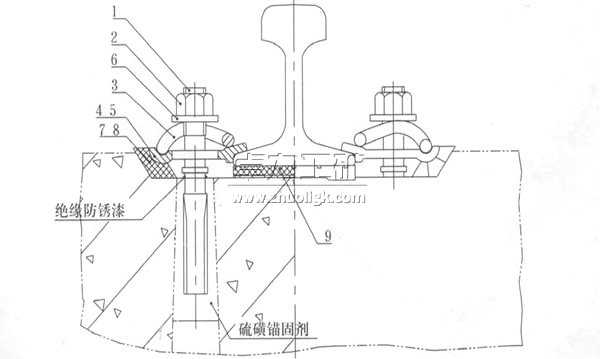

kg/m | 序號 | 零件圖號 | 零件名稱 | 材料 | 型號規格 | 數量 | 質量周期 |
60 | 1 | TB564-92 | 螺旋道釘 | Q235-A | M24×195 | 2 | 使用壽命不低于一個換軌大修周期或通過總重不低于8億噸 |
2 | GB41-2000 | 六角螺母 | Q235-A | M24 | 2 | ||
3 | TB/T3065.2-92 | 彈條 | 60SiMnA | II型 | 2 | ||
4 | TB/T1495.3-92 | 軌距擋板(長圓孔) | Q235-A | 6# | 1 | ||
5 | TB/T1495.3-92 | 軌距擋板(長圓孔) | Q235-A | 10# | 1 | ||
6 | TB/T1495.4-92 | 平墊片 | Q235-A | 50×6 | 2 | ||
7 | TB/T1495.5-92 | 擋板座 | 聚酰胺6 | 2-4# | 2 | ||
8 | TB/T1495.5-92 | 擋板座 | 聚酰胺6 | 0-6# | 調軌距用 | ||
9 | 專線3351-4 | 橡膠墊板 | 橡膠 | 60-10-17 | 1 | 貯存期一年 |
卓力工礦是國內知名II型彈條扣件生產廠家,有豐富的經驗為客戶提供高品質的II型彈條扣件及完善的售后服務,如果您想了解最新II型彈條扣件價格或者更詳細信息,歡迎撥打服務熱線:13280082001 18605374511.或者聯系在線客服: 點擊這里、立刻咨詢;我們攜程為您服務!
常見問題:II型彈條扣件發貨時間? II型彈條扣件售后保障? II型彈條扣件訂貨需要提供什么信息?
