III型彈條扣件說明書

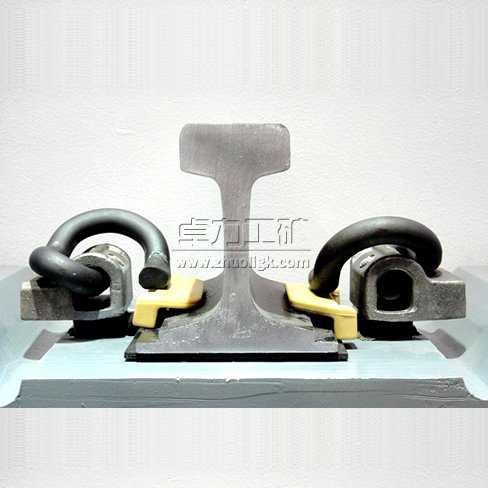

III型彈條扣件
III型彈條扣件|彈條扣件
III型彈條扣件性能特點
1、為無擋肩，無螺栓扣件，適用于標準軌距線路上鋪設60kg/m鋼軌；
2、采用變動絕緣軌距塊的方法調整軌距，調整量為-8~+4mm；
3、適用于標準軌距鐵路鋼軌直線或半徑R≥350m曲線上鋪設60kg/m鋼軌無擋肩混凝土枕軌的無縫線軌道；
III型彈條扣件設計參數：
4.1單個彈條初始扣壓力不小于11.0kN; 彈程13mm；
4.2抗橫向水平能力為靜載100kN,疲勞荷載70kN,荷載循環2百萬次；軌距擴大值小于2mm,
4.3扣件各部件不損壞；每一扣件節點的垂直靜剛度為60kN/mm~80kN/mm；
4.4軌距調整量-8~4mm;預埋鐵座抗拔力不小于60kN;本扣件調高量為0。

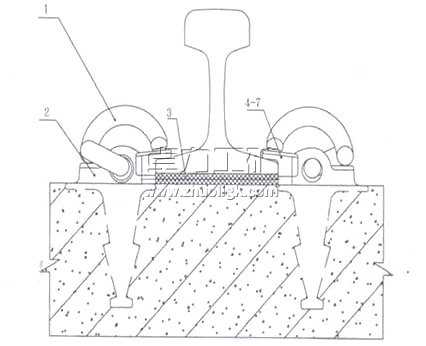

| 序號 | 零件圖號 | 零件名稱 | 材料 | 型號規格 | 數量(只) | 質量周期 |
| 1 | 專線(01)3328-I-3 | III型彈條 | 60Si2MnA-F20 | III型 | 2 | 使用壽命不低于一個換軌大修周期或通過總重不低于8億噸 |
| 2 | 專線(01)3328-I-4 | 預埋鐵座 | QT450-10 | 2 | ||
| 3 | 專線(01)3328-I-6 | 橡膠墊板 | 橡膠 | 60-10-15 | 1 | 貯存期一年 |
| 4 | 專線(01)3328-I-6 | 絕緣軌距塊 | 聚酰胺6 | 7# | 1 | 使用壽命不低于一個換軌大修周期或通過總重不低于8億噸 |
| 5 | 專線(01)3328-I-6 | 絕緣軌距塊 | 9# | 1 | ||
| 6 | 專線(01)3328-I-6 | 絕緣軌距塊 | 聚酰胺6 | 11# | 調軌距用 | |
| 7 | 專線(01)3328-I-6 | 絕緣軌距塊 | 5# | 調軌距用 |
