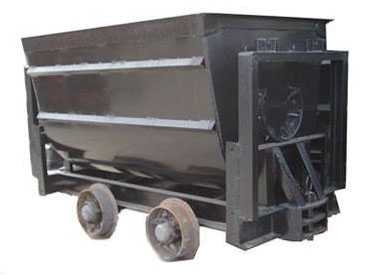

KFU翻斗式礦車

KFU0.75-6型翻斗式礦車是我公司是全國重要的礦車專業生產廠家之一
主要生產KFU0.75-6型翻斗式礦車0.55立方米、 0.75立方米、0.85立方米、1.1立方米V型翻斗式礦車
0.7立方米、1.1立方米、1.5立方米U型固定式礦車
0.7立方米、1.2立方米側卸式礦車及1.5噸、3噸底卸式礦車。
翻斗式礦車廣泛用于煤礦、金礦、鐵礦、石膏礦等礦山行業，也可根據用戶要求，制做各式異型礦車，公司生產的 翻斗式礦車，堅固耐用，使用靈活，深受廣大用戶好評。

KFU翻斗式礦車用途及適用范圍：
KFU翻斗式礦車用在礦山或建筑工地上，用來運輸碎的塊狀物料，例如：礦石、煤炭、石頭等等。KFU翻斗式礦車是由車箱、車架、緩沖碰頭、輪軸等組成。特點是結構簡單，堅固耐用、使用方便、只要人力打開止動版就能很容易地卸下物料。輪軸采用了滾柱軸承，有效地減少了運行阻力，因此用機車或人力均能牽引或推動。
KFU翻斗式礦車的卸車大多采用翻車機來完成，但是翻車機體積較大，在有些地方，比如某些皮帶運輸巷、
出煤口、矸石山等處，難以發揮作用。在這種情況下，磕車機作為相對較小且方便的卸車設備，被得到了廣泛的應用。
1、翻轉角度大(180度或360度)并且翻車更平穩。
2、翻車后自動復位，無須人工操作。
3、可以根據用戶的需要，安裝自動清車機系統，讓車底無殘存現象，最大限度的提高運輸效率。
4、推車系統無須用人工推車，節省工人勞動強度。

KFU翻斗式礦車由車箱、車架、輪對、Φ40mm連接插銷等組成。
1、車箱：由箱板、端蓋、口邊角鋼等焊接組成。
2、車架：由槽鋼、翻斗式礦車-角鋼、碰頭、軸卡等焊接組成。
3、輪對：由車輪、軸、軸承等組成。
4、連接插銷：由Φ40mm優質碳結元鋼，手提環焊接組成。
該KFU0.75-6型翻斗式礦車不需用任何輔助設施，可左右自動翻轉，靈活、輕便。

KFU翻斗式礦車技術特征
1、 K：表示煤礦車輛；
2、 F：表示翻斗式礦車；
3、 U：表示該車車箱的形狀；
4、 0.75：表示該車的容積為0.75m3；
5、 6：表示該車所使用的軌距為600mm。
翻斗式礦車特點:輪軸采用了滾柱軸承，有效地減少了運行阻力，因此用機車或人力均能牽引或推動。
翻斗式礦車組成:它是由車箱、車架、緩沖碰頭、輪軸等組成。特點是結構簡單，堅固耐用、使用方便、只要人力打開止動版就能很容易地卸下物料。
翻斗式礦車技術參數:(見下表)

KF型翻斗式礦車技術數據
		0.55V型翻斗車	0.6U型翻斗車	0.75V型翻斗車	0.85V型翻斗車	1M 3 V型翻斗車
容積 m 3		0.55	0.6	0.75	0.85	1
載重 t		1.375	1.5	1.875	2.125	2.500
軌距 mm		600、762、900
軸距 mm		500	500	550	600	650
輪徑 mm		300
牽引高度 mm		320
最大牽引力 t		3
卸載角度		42°	40°	43°	42°	42°
自重 t		0.533	0.548	0.6	0.658	0.748
聯接器形式		單環鏈
外 形 尺 寸	長 mm	1600	2137	1820	1925	2278
	寬 mm	960	1160	960	960	960
	高 mm	1245	1225	1245	1248	1248

KFU翻斗式礦車技術要求：
1、KFU翻斗式礦車每套均由車箱、車架、緩沖碰頭、輪對等部件組成，確保成套性；另每臺礦車配帶插銷2個。
2、KFU翻斗式礦車要求結構簡單、堅固耐用、使用方便，只要人力打開止動板就能很容易地卸下物料。輪軸采用6310軸承，能有效地減少運行阻力，用機車或人力均能牽引或推動。到貨后即可投入使用，運行滿足工況要求。
3、礦車車箱斷面為U形，采用的鋼板厚度 =5mm，用國標60×8mm扁鋼封口；側板的翻轉部位必須加厚5mm鋼板焊接。車箱支承在車架的翻轉軌上，車箱在翻轉軌上翻轉卸載。
4、KFU翻斗式礦車車架要求：
⑴底盤：必須采用國標[120×53×5.5mm槽鋼制作；中間大梁必須采用國標[100×53×5.5mm以上規格槽鋼制作；底盤中間橫梁筋必須采用三根[80×53×5.5mm以上規格槽鋼加固焊接處理；
⑵支撐架：采用國標∠63×63×6mm角鋼制作；
⑶翻轉軌：采用[63×48×5.5mm國標槽鋼制作，翻轉軌平面用60×6mm扁鐵加固制作；
⑷牽引孔：采用鋼板厚度δ=12mm，底板用δ=8mm鋼板。牽引孔部位所有焊厚必須達到6mm厚,底板與大梁連接處用加筋板δ=8mm鋼板焊牢；牽引孔部件必須使用直徑16以上螺桿帽穿鉚焊接加固在底盤中間的大梁上。
⑸前后端撞鐵部位：采用 =10mm鋼板，兩端用鐵板封堵焊接牢靠；
⑹輪軸腳卡：U型卡鐵板和卡座底板采用鋼板厚δ=10mm，焊厚要求達到6mm。
5、KFU翻斗式礦車輪對總成要求：
⑴輪軸采用Φ60優質圓鋼制作；
⑵使用的軸承型號為6310E，并提供軸承的出廠合格證等資料；
⑶車輪全密封，裝配后輪距600㎜；單輪標準重量必須達到25kg；每組輪對裝配后重量必須保證在62Kg以上；翻斗式礦車車輪端蓋緊固螺桿帽均為國標件,并加止退墊圈，底銷用開口銷一律使用國標件,
⑷車輪內必須加滿鋰基脂黃油，內外灰蓋及主軸部位必須裝配有防水密封圈；車輪組設計有加油孔，方便加油。
⑸插銷采用Φ38×250mm園鋼制作，手拉提環用Φ10園鋼制作；
6、車箱翻轉圈用7個錐形銷，翻轉角度42°，要求KFU翻斗式礦車重心位置安裝合理，翻轉靈活，多個盒子與架子之間可互換使用。車栓設計的打開形式：方向為上下扳動式，燕尾形狀。
7、礦車制作工藝精良，整機經防腐處理。
按照國家標準和規范進行設計、制造、檢驗和驗收。
運輸過程中要保證設備完好，不能有大的變形。
8、KFU翻斗式礦車其它要求：
1、礦車質保期三個月。質保期內若出現質量問題，若屬乙方質量問題由乙方負責免費修復或換貨處理。
2、交貨使用三個月內礦車焊接質量、輪對、軸承等有質量問題由乙方修復。
翻斗式礦車的三連環技術要求
使用條件：井下重載礦車連接。
型號規格：φ30
KFU翻斗式礦車技術參數及標準
各技術尺寸：見附圖（此圖只繪出單環，按照單環尺寸制作成三連環）
三環環選用材料其抗沖擊、拉伸、彎曲性能好。要求經模鍛成型，中間不允許有接縫。
按照國家標準和規范進行設計、制造、檢驗和驗收。
KFU翻斗式礦車其它要求：
隨貨提供連環材質證明書以及連環探傷質量檢測報告一份。
